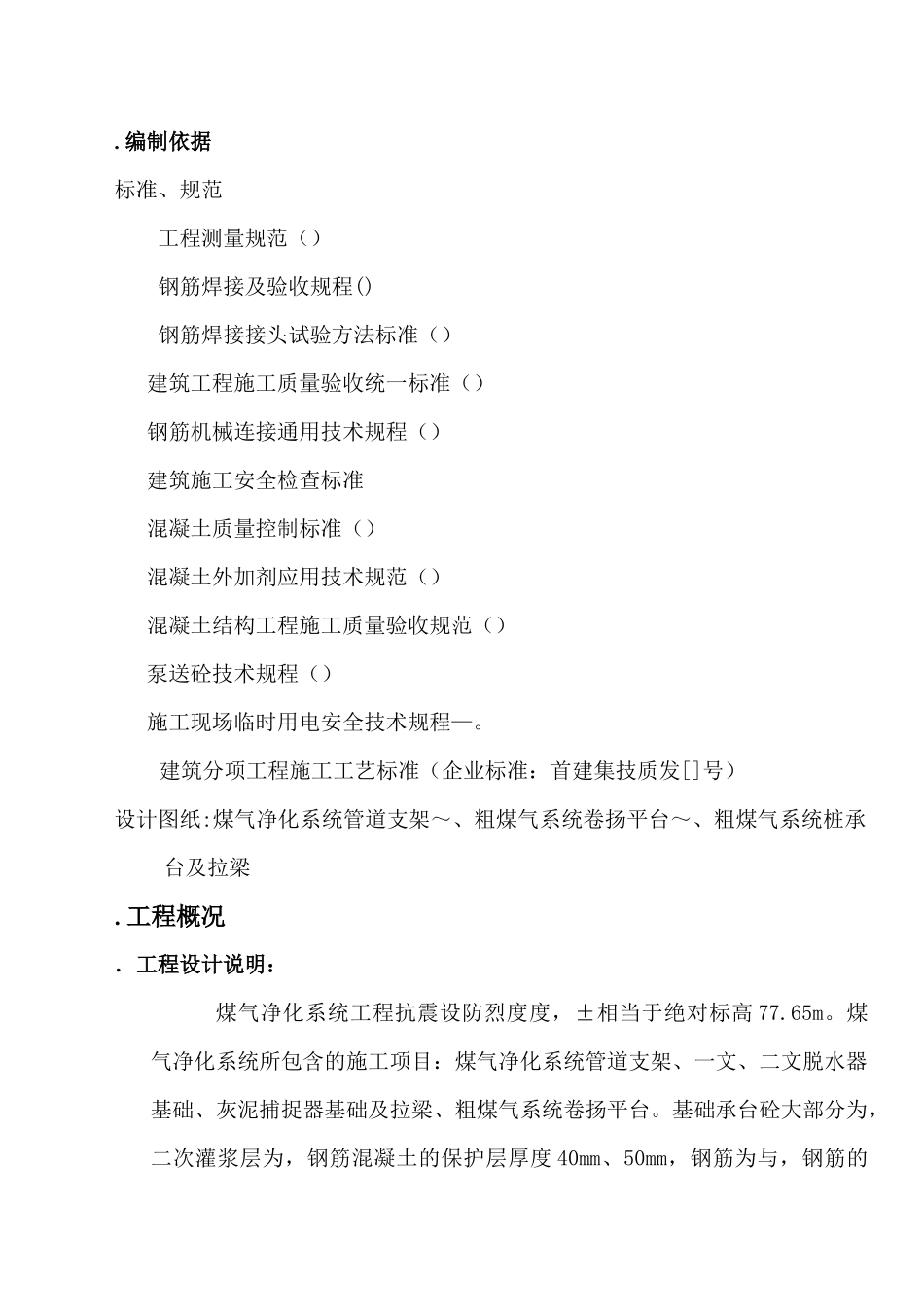

.编制依据标准、规范工程测量规范（）钢筋焊接及验收规程()钢筋焊接接头试验方法标准（）建筑工程施工质量验收统一标准（）钢筋机械连接通用技术规程（）建筑施工安全检查标准混凝土质量控制标准（）混凝土外加剂应用技术规范（）混凝土结构工程施工质量验收规范（）泵送砼技术规程（）施工现场临时用电安全技术规程—。建筑分项工程施工工艺标准（企业标准：首建集技质发[]号）设计图纸:煤气净化系统管道支架～、粗煤气系统卷扬平台～、粗煤气系统桩承台及拉梁.工程概况．工程设计说明：煤气净化系统工程抗震设防烈度度，±相当于绝对标高 77.65m。煤气净化系统所包含的施工项目：煤气净化系统管道支架、一文、二文脱水器基础、灰泥捕捉器基础及拉梁、粗煤气系统卷扬平台。基础承台砼大部分为，二次灌浆层为，钢筋混凝土的保护层厚度 40mm、50mm，钢筋为与，钢筋的锚固长度，一文、二文环梁钢筋的搭接长度（为纵筋直径），环梁箍筋的末端应作成 135℃弯钩，弯钩端头平直段长度不应小于（为箍筋直径），煤气净化系统基础详细情况：2.2.1 粗煤气卷扬平台基础：粗煤气卷扬平台基础由四个组成，其断面尺寸为*，基础底标高，拉梁（36m），断面尺寸为*，混凝土总量 25m3，模板 60m2。钢管混凝土柱为 Ф 与 Ф 两种，混凝土柱内灌注混凝土，共计 30m3。2.2.1 粗煤气卷扬平台：卷扬平台板顶标高为 7.000m，卷扬平台厚度150mm，平台板配筋 Ф 间距双向，平台板扣筋为 Ф 间距，混凝土，共计 23m3，模板 149m22.2.1 卷扬平台设备基础：卷扬平台上共计个设备基础，基础顶标高为 7.350m，分别为（个），基础予埋螺栓 10M、（个），基础予埋 6M 螺栓、（个），基础予埋螺栓 4M，基础顶标高 7.650m，（个），基础予埋螺栓 6M，卷扬平台设备基础螺栓共计根，混凝土 7.8m3，模板 35m2。2.2.2 煤气净化系统桩承台及拉梁：施工图号，一文、二文脱水器基础由分别由个与 Ф 的环行梁（）组成，灰泥捕捉器基础由与组成，为杯型基础，断面尺寸为**，基础顶标高-0.500m，基础底标高。断面尺寸为*，梁顶标高-1.450m，共计 38m。断面尺寸*，基础顶标高-1.550m，底标高-2.150m，共计 10m。基础工程量为；混凝土 60m3，模板 85m2。2.2.3 煤气净化系统管道支架：管道支架基础共计个，分别为、1a（个）、（）个、（个）、（个）、（个）、（个），基础底标高除为，其余基础为，基础顶标高。基础混凝土为 295m3、模板465m2。.施工部署．本...
