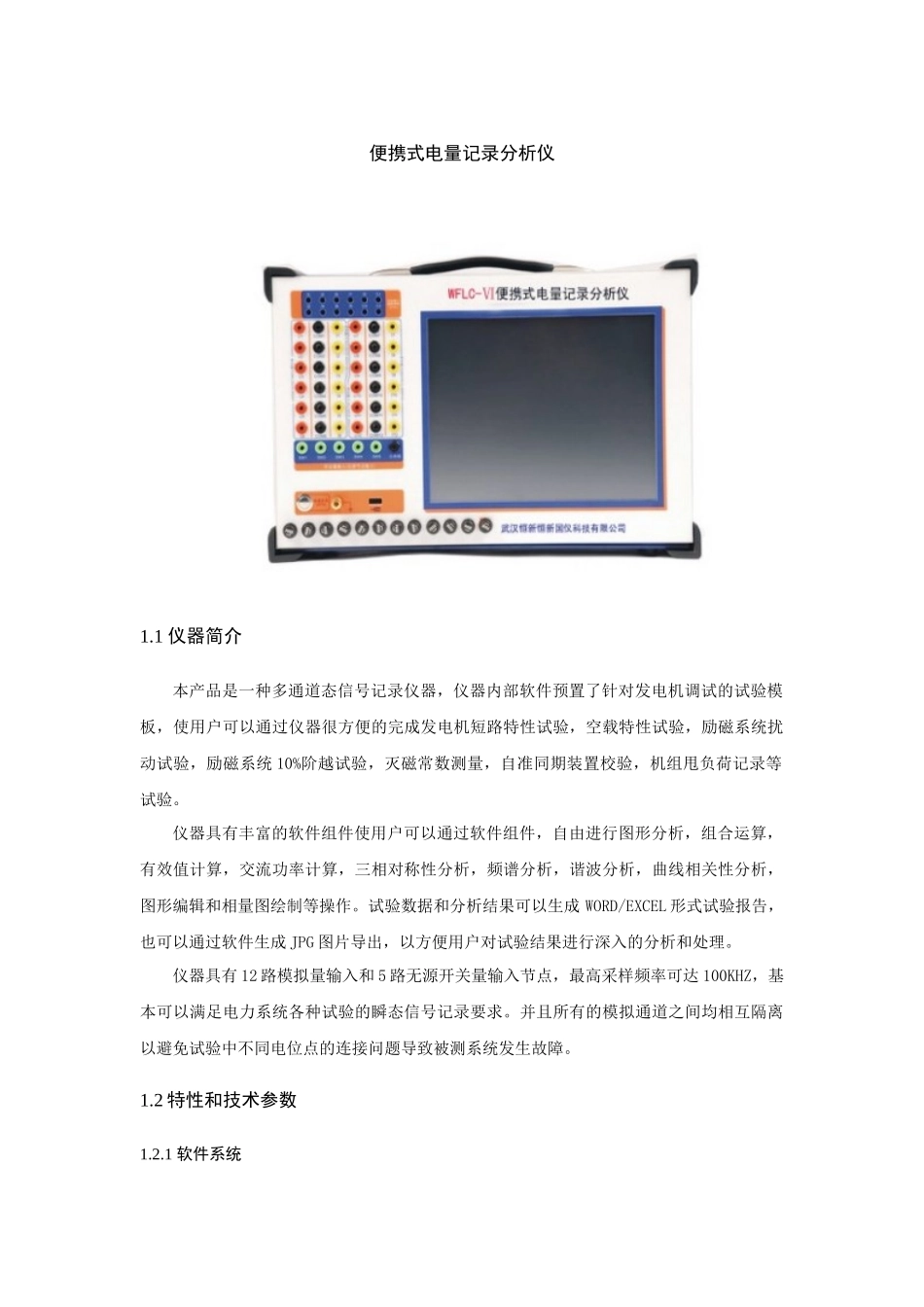

便携式电量记录分析仪1.1 仪器简介本产品是一种多通道态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过仪器很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统 10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件，自由进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成 WORD/EXCEL 形式试验报告，也可以通过软件生成 JPG 图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有 12 路模拟量输入和 5 路无源开关量输入节点，最高采样频率可达 100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离以避免试验中不同电位点的连接问题导致被测系统发生故障。1.2 特性和技术参数1.2.1 软件系统仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为 X 轴,Y 轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为 1024 次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10 通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12 仪器能够自动生成 WORD 试验报告，Excel 试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各...
