MJ2210-12音速喷嘴式燃气检验装置说明书VIP免费

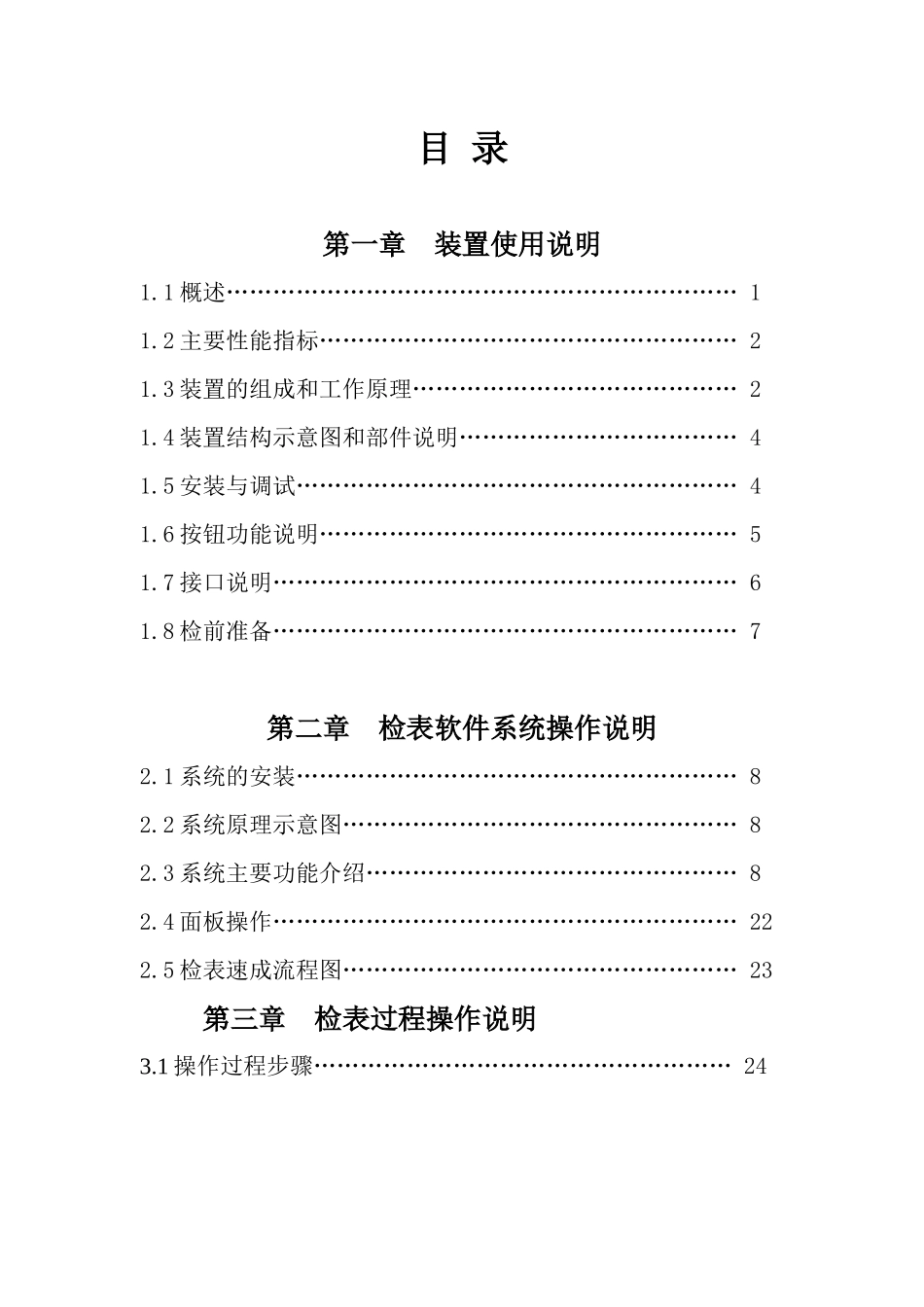

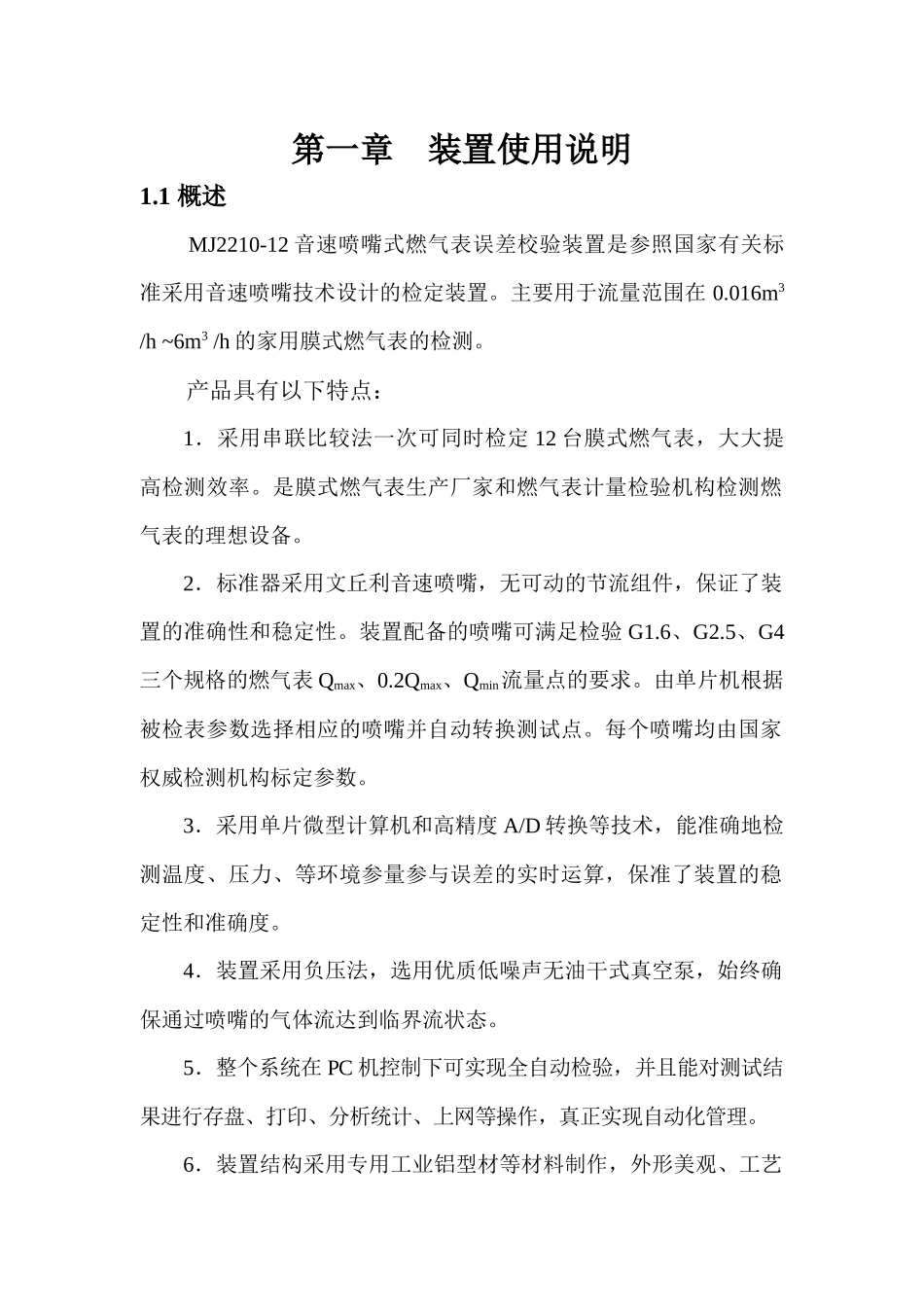

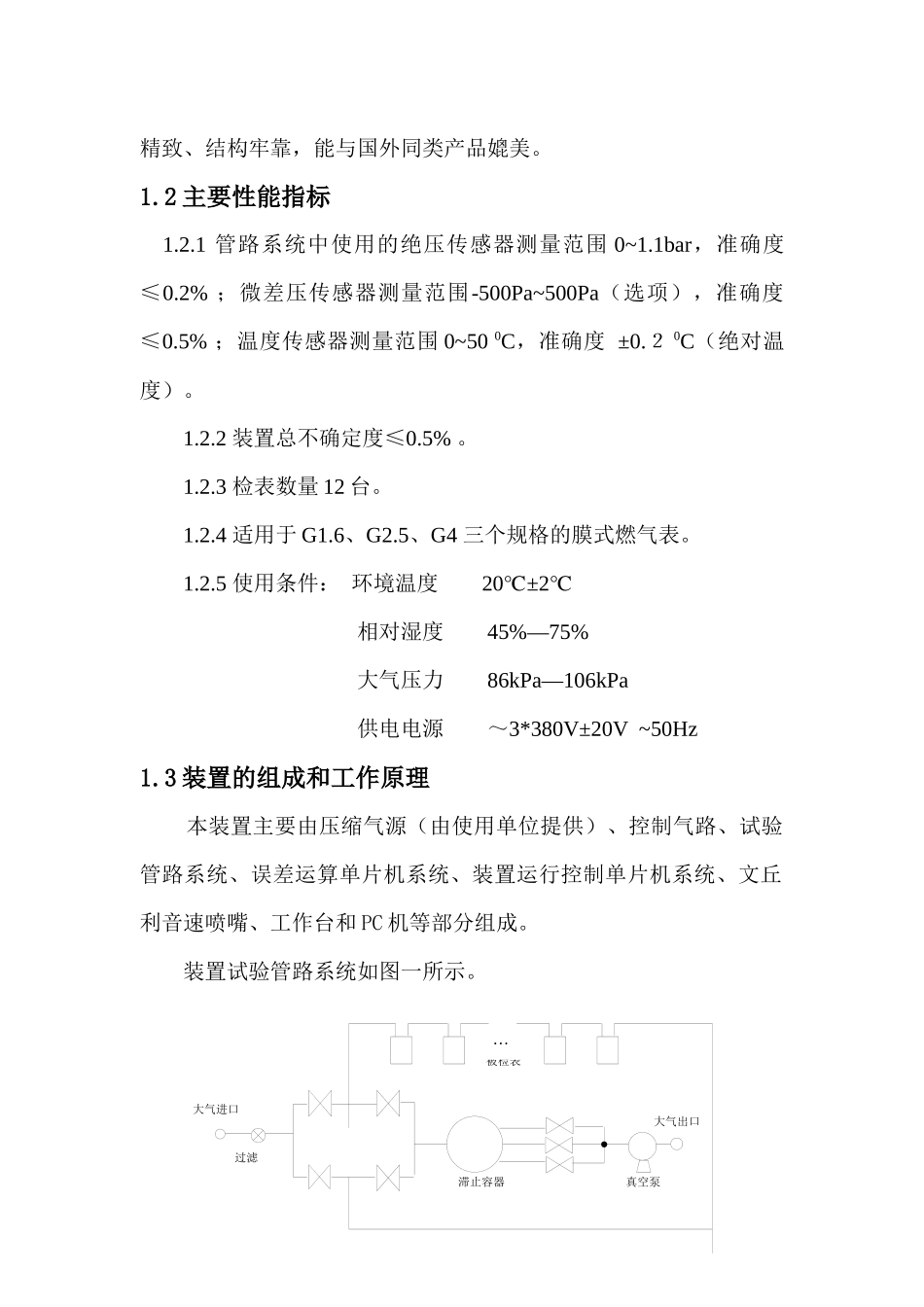

目 录第一章 装置使用说明1.1 概述………………………………………………………… 11.2 主要性能指标……………………………………………… 21.3 装置的组成和工作原理…………………………………… 21.4 装置结构示意图和部件说明……………………………… 41.5 安装与调试………………………………………………… 41.6 按钮功能说明……………………………………………… 51.7 接口说明…………………………………………………… 61.8 检前准备…………………………………………………… 7第二章 检表软件系统操作说明2.1 系统的安装………………………………………………… 82.2 系统原理示意图…………………………………………… 82.3 系统主要功能介绍………………………………………… 82.4 面板操作…………………………………………………… 222.5 检表速成流程图…………………………………………… 23 第三章 检表过程操作说明3.1 操作过程步骤……………………………………………… 24第一章 装置使用说明1.1 概述MJ2210-12 音速喷嘴式燃气表误差校验装置是参照国家有关标准采用音速喷嘴技术设计的检定装置。主要用于流量范围在 0.016m3 /h ~6m3 /h 的家用膜式燃气表的检测。产品具有以下特点：1．采用串联比较法一次可同时检定 12 台膜式燃气表，大大提高检测效率。是膜式燃气表生产厂家和燃气表计量检验机构检测燃气表的理想设备。2．标准器采用文丘利音速喷嘴，无可动的节流组件，保证了装置的准确性和稳定性。装置配备的喷嘴可满足检验 G1.6、G2.5、G4三个规格的燃气表 Qmax、0.2Qmax、Qmin流量点的要求。由单片机根据被检表参数选择相应的喷嘴并自动转换测试点。每个喷嘴均由国家权威检测机构标定参数。3．采用单片微型计算机和高精度 A/D 转换等技术，能准确地检测温度、压力、等环境参量参与误差的实时运算，保准了装置的稳定性和准确度。4．装置采用负压法，选用优质低噪声无油干式真空泵，始终确保通过喷嘴的气体流达到临界流状态。5．整个系统在 PC 机控制下可实现全自动检验，并且能对测试结果进行存盘、打印、分析统计、上网等操作，真正实现自动化管理。6．装置结构采用专用工业铝型材等材料制作，外形美观、工艺精致、结构牢靠，能与国外同类产品媲美。1.2 主要性能指标 1.2.1 管路系统中使用的绝压传感器测量范围 0~1.1bar，准确度 ≤0.2% ；微差压传感器测量...
