橡胶材料一般规范标准[详](DOC34页)VIP免费

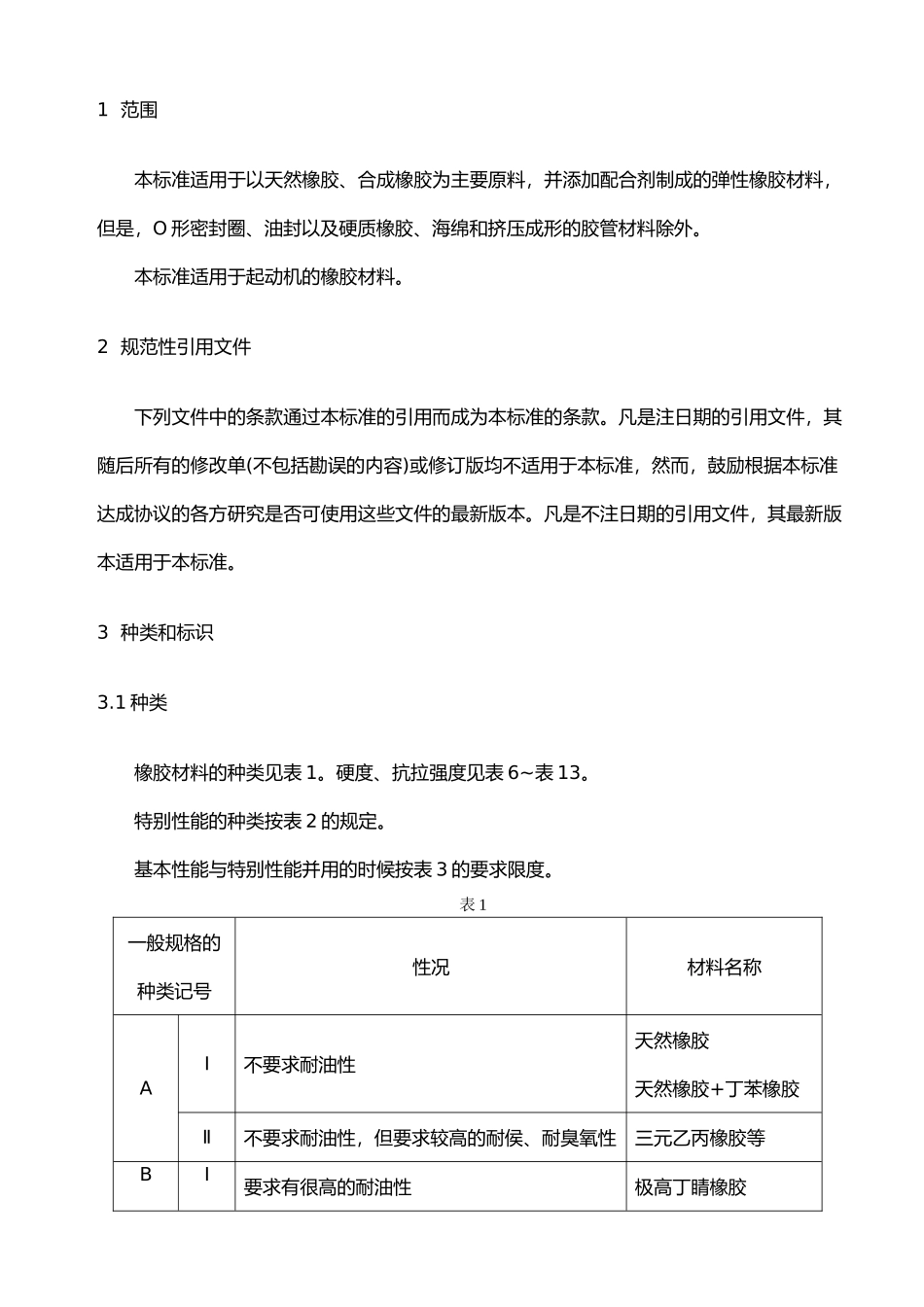

1 范围本标准适用于以天然橡胶、合成橡胶为主要原料，并添加配合剂制成的弹性橡胶材料，但是，O 形密封圈、油封以及硬质橡胶、海绵和挤压成形的胶管材料除外。 本标准适用于起动机的橡胶材料。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3 种类和标识3.1 种类橡胶材料的种类见表 1。硬度、抗拉强度见表 6~表 13。特别性能的种类按表 2 的规定。基本性能与特别性能并用的时候按表 3 的要求限度。表 1一般规格的种类记号性况材料名称AⅠ不要求耐油性天然橡胶天然橡胶+丁苯橡胶Ⅱ不要求耐油性，但要求较高的耐侯、耐臭氧性三元乙丙橡胶等BⅠ要求有很高的耐油性极高丁睛橡胶Ⅱ要求有较高的耐油性中~高丁睛橡胶丁睛橡胶+聚氯乙烯等Ⅲ要求有一般的耐油性氯乙橡胶氯磺化聚乙烯CⅠ要求有较高的耐热、耐寒性硅橡胶Ⅱ要求有较高的耐热、耐油和耐臭氧性丙烯橡胶D要求有较高的耐热、耐油、耐燃油和耐臭氧性氟橡胶3.2 表示记号适用材料按分类记号在图纸的材料栏里象如下表示进行。 * * * * *——* . * 特别性能的种类（3） 最低抗拉强度—用两位和一位数表示（2） 硬度—用两位数表示（2） 一般规格的种类（1）注（1）根据表 1。注（2）根据表 6~表 13。注（3）表 6~表 13 表示基本性能要求，有特殊要求时，添加按表 3 规定的特别性能的种类记号与基本性能区别。例： B Ⅱ 6 10 ——OM .mac 耐酸试验 耐臭氧试验 最低抗拉强度 硬度（60Hs） 种类（基本性能） 表 2 附带文字实验内容a老化实验b压缩永久弯曲试验c压力试验（20％时）d1耐油试验（NO.1 油）d3耐油试验（NO.3 油）f1耐寒试验（－35±2℃90℃弯折）f2耐寒试验（－35±2℃180℃弯折）g耐燃料试验h拉裂试验mac耐酸试验oH耐臭氧试验（500ppmm×70 小时伸长率 30％）oM耐臭氧试验（500ppmm×70 小时伸长率 20％）oL耐臭氧试验（500ppmm×70 小时伸长率 10％）p污染性试验（日照天然气表 200 小时）w耐气候性试验z其他的特别试验表 3一般规格的种类记忆 特别表格abcd1d3f1f2ghmacoBoMoLpzAⅠBⅡBⅠBⅡBⅢCⅠCⅡD备注：x 印――不能采用（不能制作）。 －印――无此规格（物理上不存在）。○印――...
