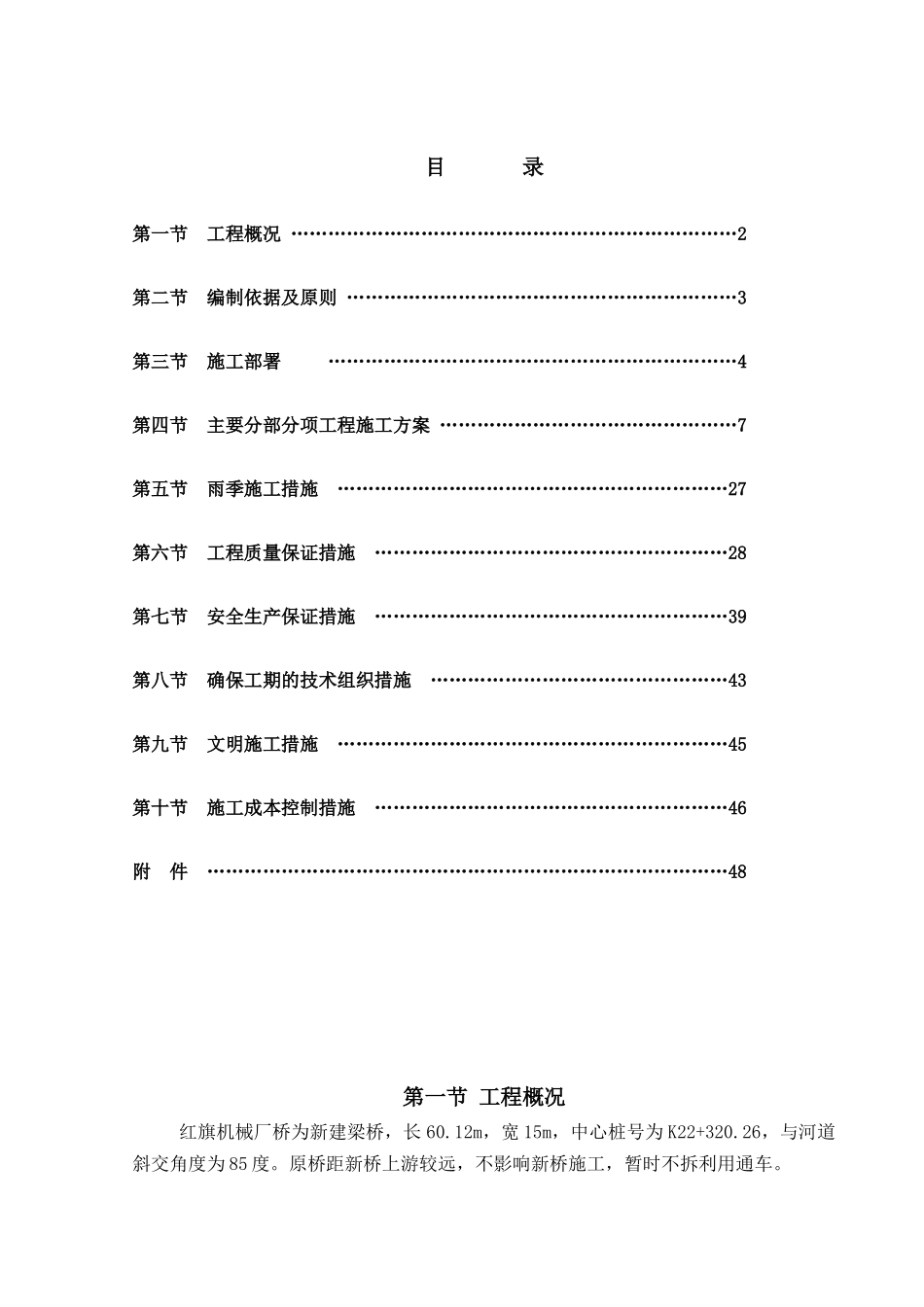

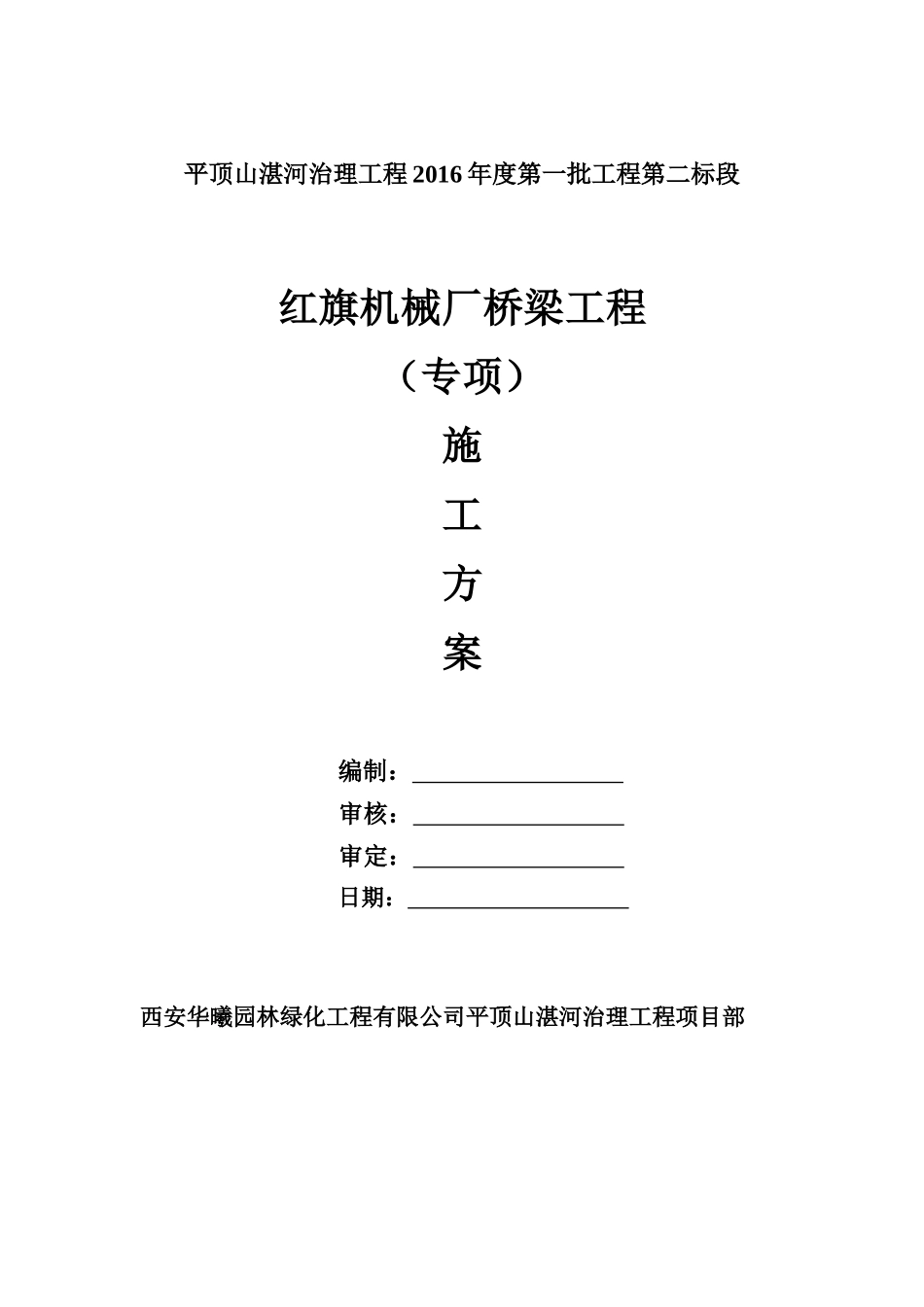

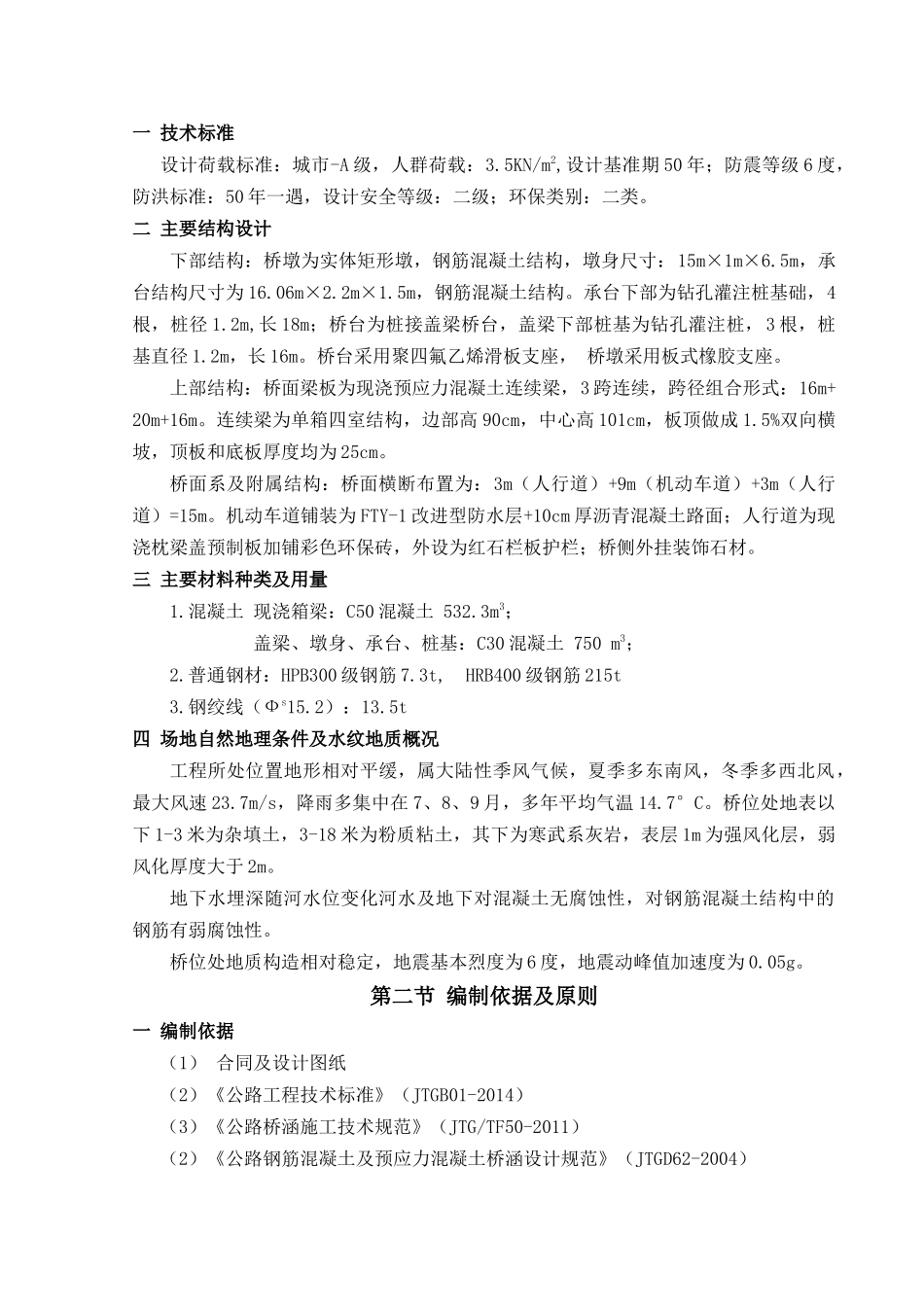

平顶山湛河治理工程 2016 年度第一批工程第二标段红旗机械厂桥梁工程（专项）施工方案编制： 审核： 审定： 日期： 西安华曦园林绿化工程有限公司平顶山湛河治理工程项目部 目 录第一节 工程概况 ………………………………………………………………2第二节 编制依据及原则 ………………………………………………………3第三节 施工部署 …………………………………………………………4第四节 主要分部分项工程施工方案 …………………………………………7第五节 雨季施工措施 ………………………………………………………27第六节 工程质量保证措施 …………………………………………………28第七节 安全生产保证措施 …………………………………………………39 第八节 确保工期的技术组织措施 …………………………………………43第九节 文明施工措施 ………………………………………………………45第十节 施工成本控制措施 …………………………………………………46附 件 …………………………………………………………………………48第一节 工程概况红旗机械厂桥为新建梁桥，长 60.12m，宽 15m，中心桩号为 K22+320.26，与河道斜交角度为 85 度。原桥距新桥上游较远，不影响新桥施工，暂时不拆利用通车。一 技术标准设计荷载标准：城市-A 级，人群荷载：3.5KN/m2,设计基准期 50 年；防震等级 6 度，防洪标准：50 年一遇，设计安全等级：二级；环保类别：二类。二 主要结构设计下部结构：桥墩为实体矩形墩，钢筋混凝土结构，墩身尺寸：15m×1m×6.5m，承台结构尺寸为 16.06m×2.2m×1.5m，钢筋混凝土结构。承台下部为钻孔灌注桩基础，4根，桩径 1.2m,长 18m；桥台为桩接盖梁桥台，盖梁下部桩基为钻孔灌注桩，3 根，桩基直径 1.2m，长 16m。桥台采用聚四氟乙烯滑板支座， 桥墩采用板式橡胶支座。上部结构：桥面梁板为现浇预应力混凝土连续梁，3 跨连续，跨径组合形式：16m+20m+16m。连续梁为单箱四室结构，边部高 90cm，中心高 101cm，板顶做成 1.5%双向横坡，顶板和底板厚度均为 25cm。桥面系及附属结构：桥面横断布置为：3m（人行道）+9m（机动车道）+3m（人行道）=15m。机动车道铺装为 FTY-1 改进型防水层+10cm 厚沥青混凝土路面；人行道为现浇枕梁盖预制板加铺彩色环保砖，外设为红石栏板护栏；桥侧外挂装饰石材。三 主要材料种类及用量1.混凝土 现浇箱梁：C50 混凝土 532....
