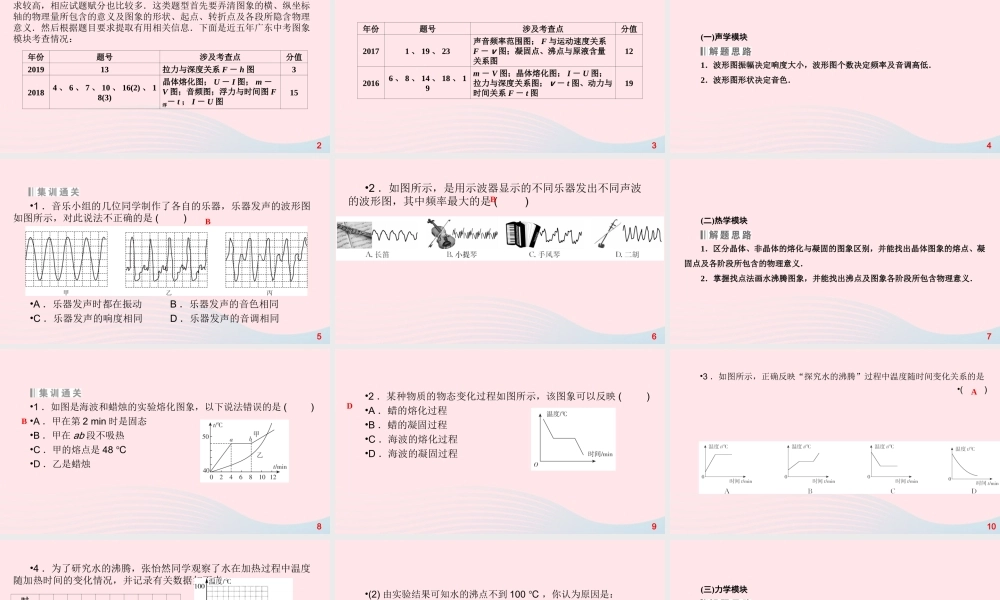

第四专题 图象应用 实 验 篇•图象类型题是近几年广东省中考物理的热门考点．此考点对能力的要求较高，相应试题赋分也比较多．这类题型首先要弄清图象的横、纵坐标轴的物理量所包含的意义及图象的形状、起点、转折点及各段所隐含物理意义．然后根据题目要求提取有用相关信息．下面是近五年广东中考图象模块考查情况：2年份题号涉及考查点分值201913拉力与深度关系 F － h 图320184 、 6 、 7 、 10 、 16(2) 、 18(3)晶体熔化图； U － I 图； m －V 图；音频图；浮力与时间图 F浮－ t ； I － U 图153年份题号涉及考查点分值20171 、 19 、 23声音频率范围图； F 与运动速度关系F － v 图；凝固点、沸点与原液含量关系图1220166 、 8 、 14 、 18 、 19m － V 图；晶体熔化图； I － U 图；拉力与深度关系图； v － t 图、动力与时间关系 F － t 图194(一)声学模块 1．波形图振幅决定响度大小，波形图个数决定频率及音调高低． 2．波形图形状决定音色． •1 ．音乐小组的几位同学制作了各自的乐器，乐器发声的波形图如图所示，对此说法不正确的是 ( )•A ．乐器发声时都在振动 B ．乐器发声的音色相同•C ．乐器发声的响度相同 D ．乐器发声的音调相同5B •2 ．如图所示，是用示波器显示的不同乐器发出不同声波的波形图，其中频率最大的是 ( )6B 7(二)热学模块 1．区分晶体、非晶体的熔化与凝固的图象区别，并能找出晶体图象的熔点、凝固点及各阶段所包含的物理意义． 2．掌握找点法画水沸腾图象，并能找出沸点及图象各阶段所包含物理意义． •1 ．如图是海波和蜡烛的实验熔化图象，以下说法错误的是 ( )•A ．甲在第 2 min 时是固态 •B ．甲在 ab 段不吸热•C ．甲的熔点是 48 ℃ •D ．乙是蜡烛8B •2 ．某种物质的物态变化过程如图所示，该图象可以反映 ( )•A ．蜡的熔化过程 •B ．蜡的凝固过程 •C ．海波的熔化过程 •D ．海波的凝固过程9D •3 ．如图所示，正确反映“探究水的沸腾”过程中温度随时间变化关系的是•( )10A •4 ．为了研究水的沸腾，张怡然同学观察了水在加热过程中温度随加热时间的变化情况，并记录有关数据如下表：•(1) 请根据记录的数据在图中画出温度随时间变化的图象．•【答案】 (1) 如图11时间 /min0123456789温度 /℃ 90 92 94 96 97 98 99 99 99 99•(2) 由实验结果可知...
