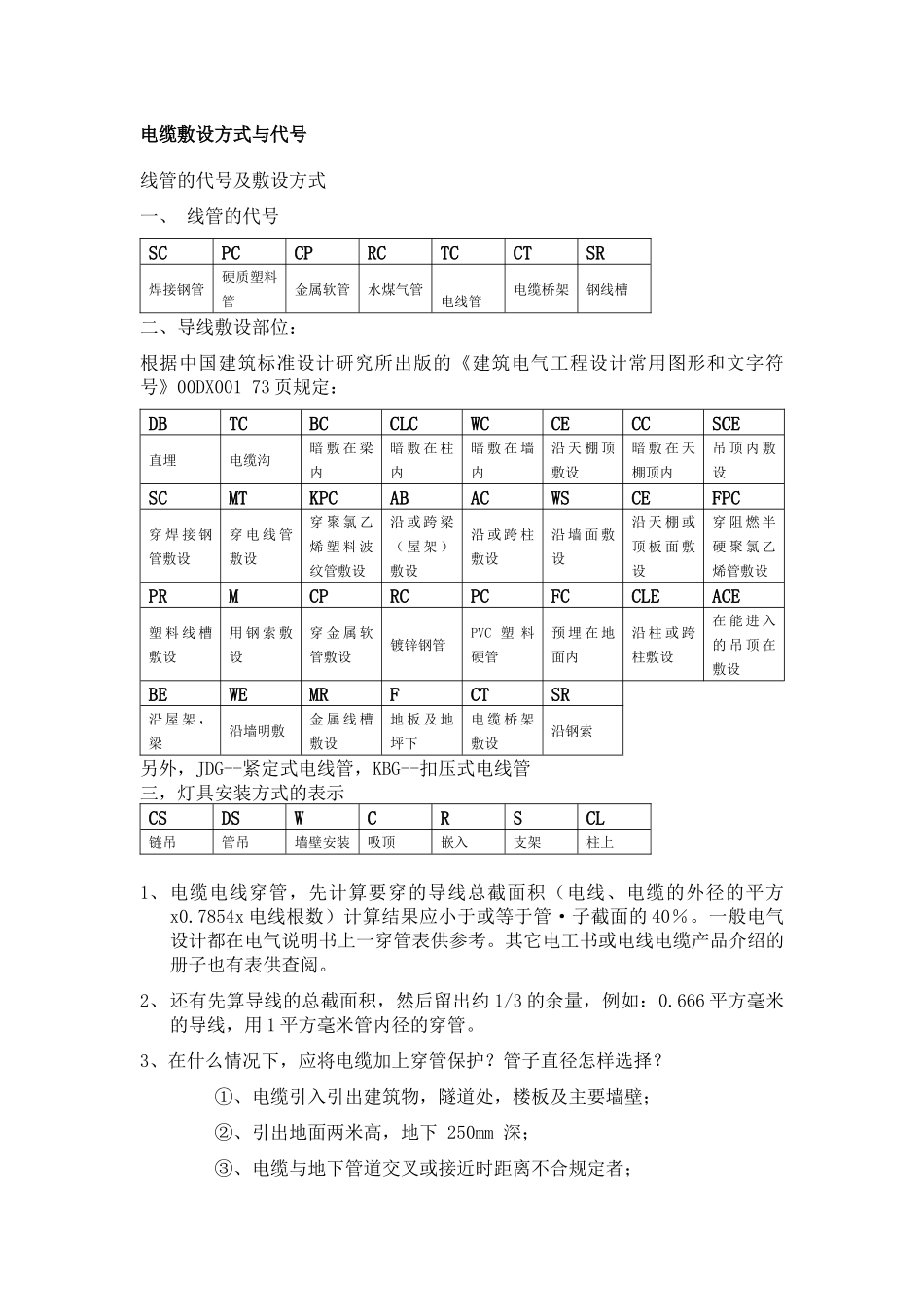

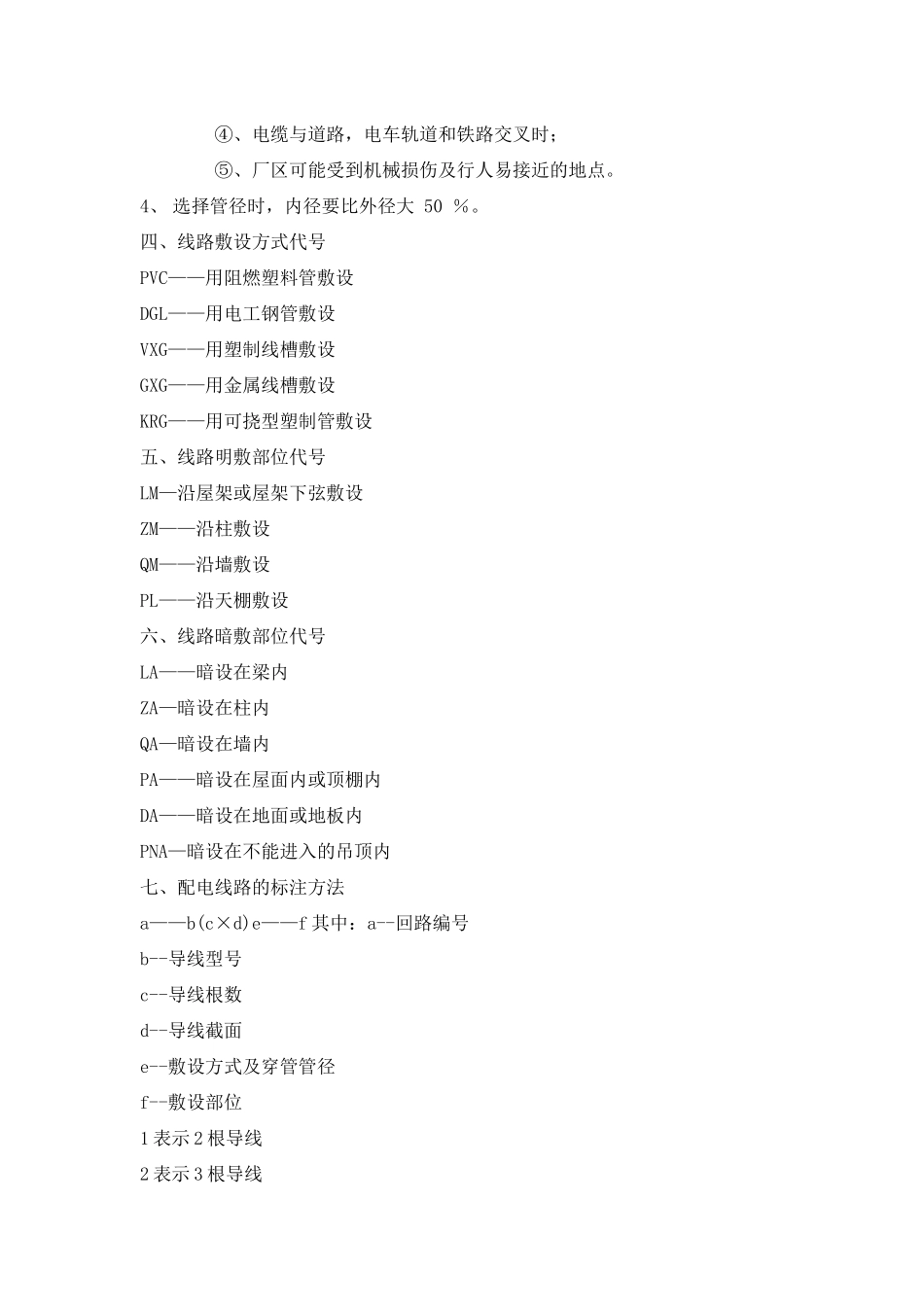

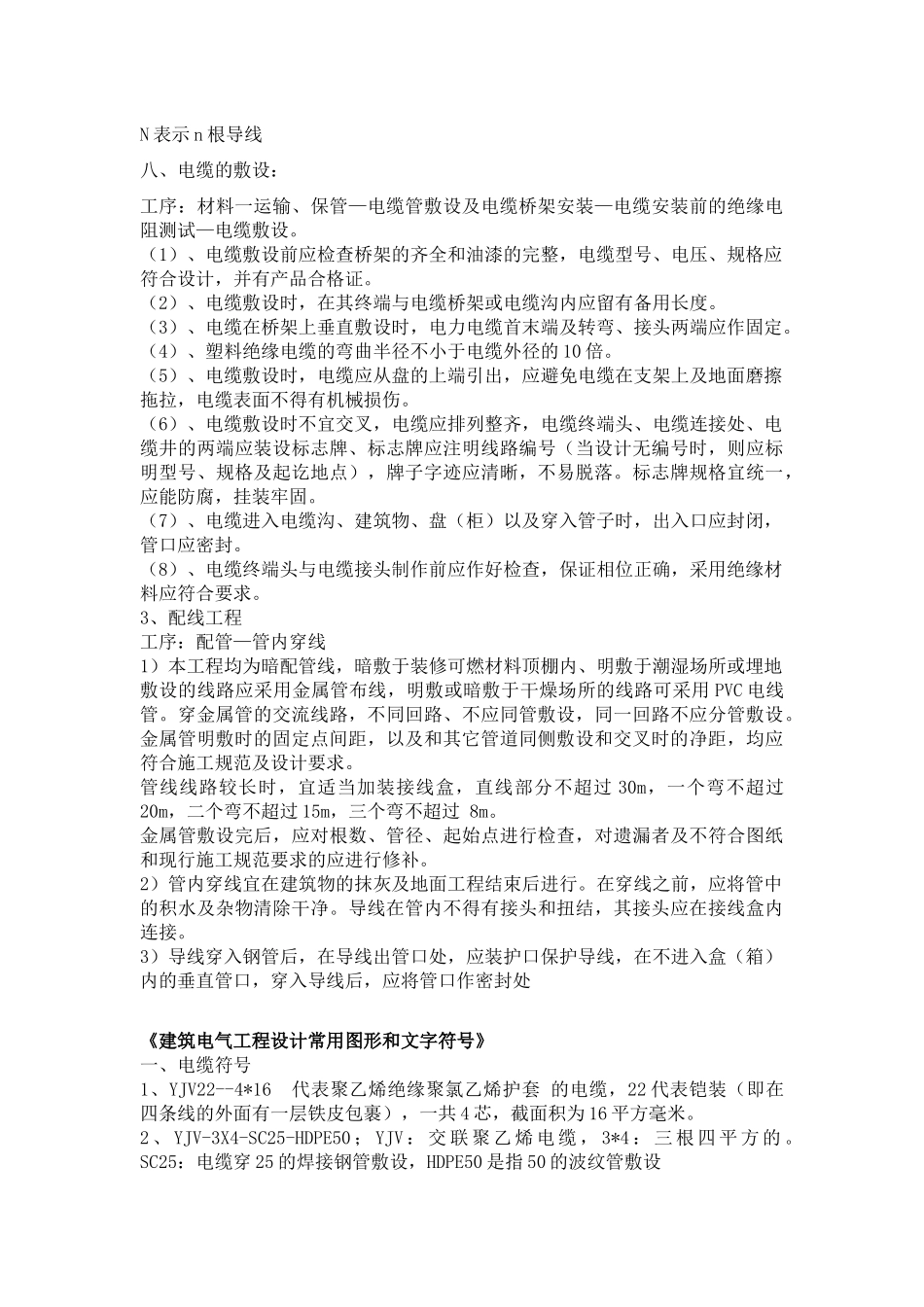

电缆敷设方式与代号线管的代号及敷设方式一、 线管的代号SCPCCP RC TC CTSR焊接钢管硬质塑料管金属软管水煤气管电线管电缆桥架钢线槽二、导线敷设部位：根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73 页规定：DB TCBC CLCWC CE CC SCE 直埋电缆沟暗 敷 在 梁内暗 敷 在 柱内暗 敷 在 墙内沿 天 棚 顶敷设暗 敷 在 天棚顶内吊 顶 内 敷设SC MTKPCABACWSCEFPC穿 焊 接 钢管敷设穿 电 线 管敷设穿 聚 氯 乙烯 塑 料 波纹管敷设沿 或 跨 梁（ 屋 架 ）敷设沿 或 跨 柱敷设沿 墙 面 敷设沿 天 棚 或顶 板 面 敷设穿 阻 燃 半硬 聚 氯 乙烯管敷设PR M CP RCPCFC CLE ACE 塑 料 线 槽敷设用 钢 索 敷设穿 金 属 软管敷设镀锌钢管PVC 塑 料硬管预 埋 在 地面内沿 柱 或 跨柱敷设在 能 进 入的 吊 顶 在敷设BE WE MRF CTSR 沿 屋 架 ，梁沿墙明敷金 属 线 槽敷设地 板 及 地坪下电 缆 桥 架敷设沿钢索另外，JDG--紧定式电线管，KBG--扣压式电线管三，灯具安装方式的表示CSDSWCRSCL 链吊管吊墙壁安装吸顶嵌入支架柱上1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x 电线根数）计算结果应小于或等于管·子截面的 40％。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。2、还有先算导线的总截面积，然后留出约 1/3 的余量，例如：0.666 平方毫米的导线，用 1 平方毫米管内径的穿管。3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。 4、 选择管径时，内径要比外径大 50 ％。四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、...
