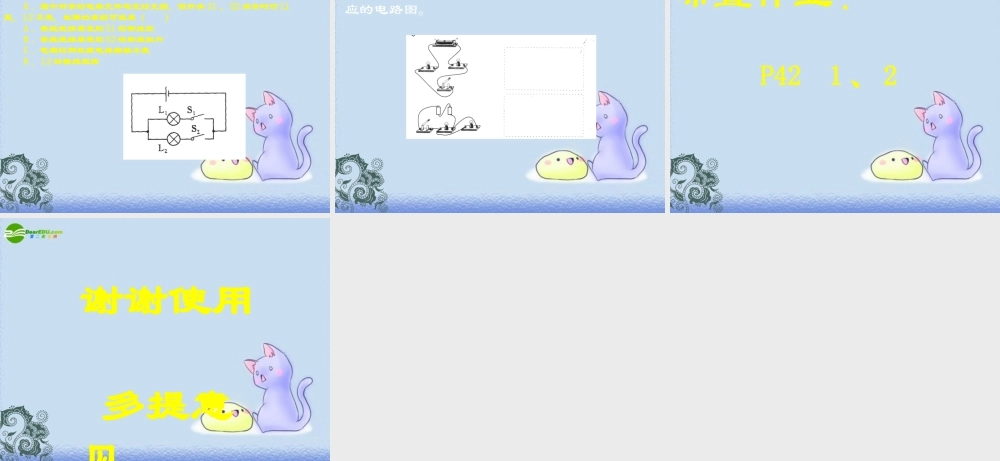

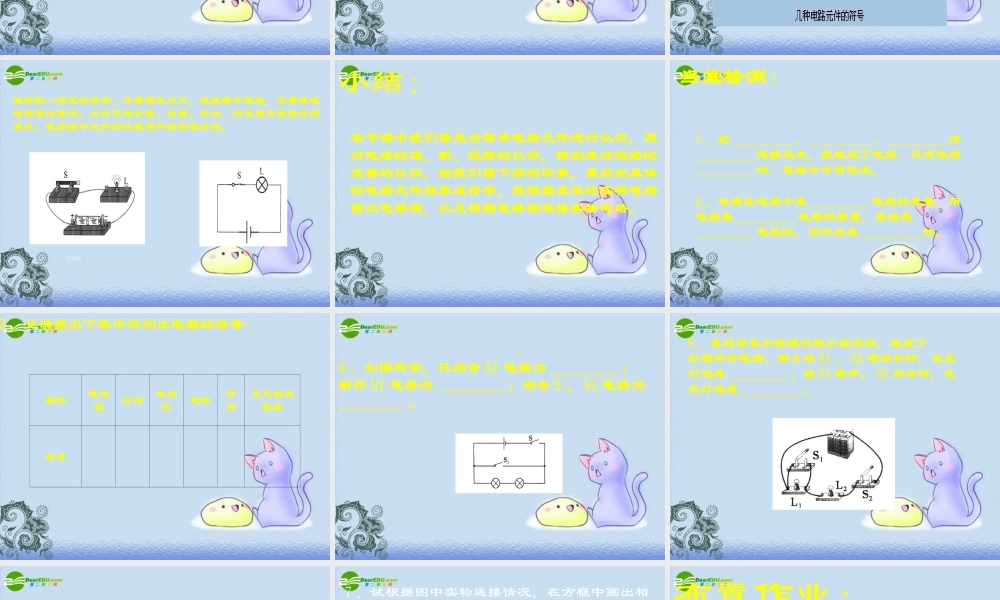

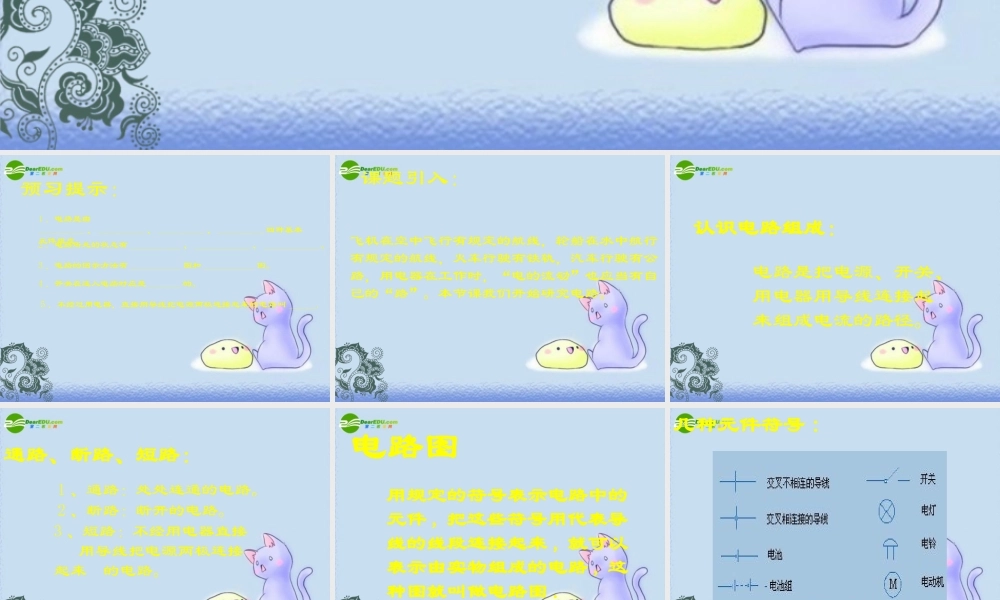

第十一章 简单电路第一节 认识电路北师大版义务教育课程标准实验教科书预习提示： 1 ．电路是由__________ 、 __________ 、 __________ 、 __________ 四种基本元件组成。2 ．电路所处的状态有 ___________ 、 ____________ 、 ____________ 。3 ．电路的图示方法有 ___________ 图和 ___________ 图。4 ．开关在连入电路时应是 _______ 的。 5 ．不经过用电器，直接用导线把电源两极连接起来的电路叫 ______. 课题引入：飞机在空中飞行有规定的航线，轮船在水中航行有规定的航线，火车行驶有铁轨，汽车行驶有公路，用电器在工作时，“电的流动”也应当有自己的“路”。本节课我们开始研究电路。认识电路组成：电路是把电源、开关、用电器用导线连接起来组成电流的路径。通路、断路、短路： 1 、通路：处处连通的电路。2 、断路：断开的电路。3 、短路：不经用电器直接 用导线把电源两极连接起来 的电路。电路图用规定的符号表示电路中的元件 , 把这些符号用代表导线的线段连接起来 , 就可以表示由实物组成的电路 , 这种图就叫做电路图 .几种元件符号 :实物图电路图使用统一规定的符号；尽量避免交叉；连线横平竖直，尽量使电路图简洁美观；元件布局合理；电源、开关、用电器不能接在拐角处；电路图中元件的位置要和实物图对应。小结： 本节课中我们首先对简单电路元件进行认识，再对电路的通、断、短路的认识，特别是对短路的危害的认识，给我们留下深刻印象，最后把具体的电路元件抽象成符号，能根据具体的实物电路画出电路图，以及根据电路图连接实物电路。 当堂检测： 1 ．把 _________ 、 _________ 、 _________ 用_________ 连接起来，就组成了电路，只有电路_________ 时，电路中才有电流。2 ，电源在电路中是 _________ 电能的装置，用电器是 _________ 电路的装置，导线是_________ 电能的，而开关是 _________ 的。3 ．正确画出下表中所列出电器的符号：器件电池组灯泡电动机电铃开关交叉相连导线符号4 ．如图所示，只闭合 S1 电路为 _________ ；断开 S1 电路为 _________ ；闭合 S 、 S1 电路为_________ 。5 ．某同学参加物理兴趣小组活动，连成了如图所示电路，那么当 S1 、 S2 都闭合时，发光灯泡是 _________ ；当 S1 断开、 S2 闭合时，发光灯泡是 _________ 。6 ．图中所示的电路元件均完好无损，但开关 S1 、 S2 闭合时灯...
