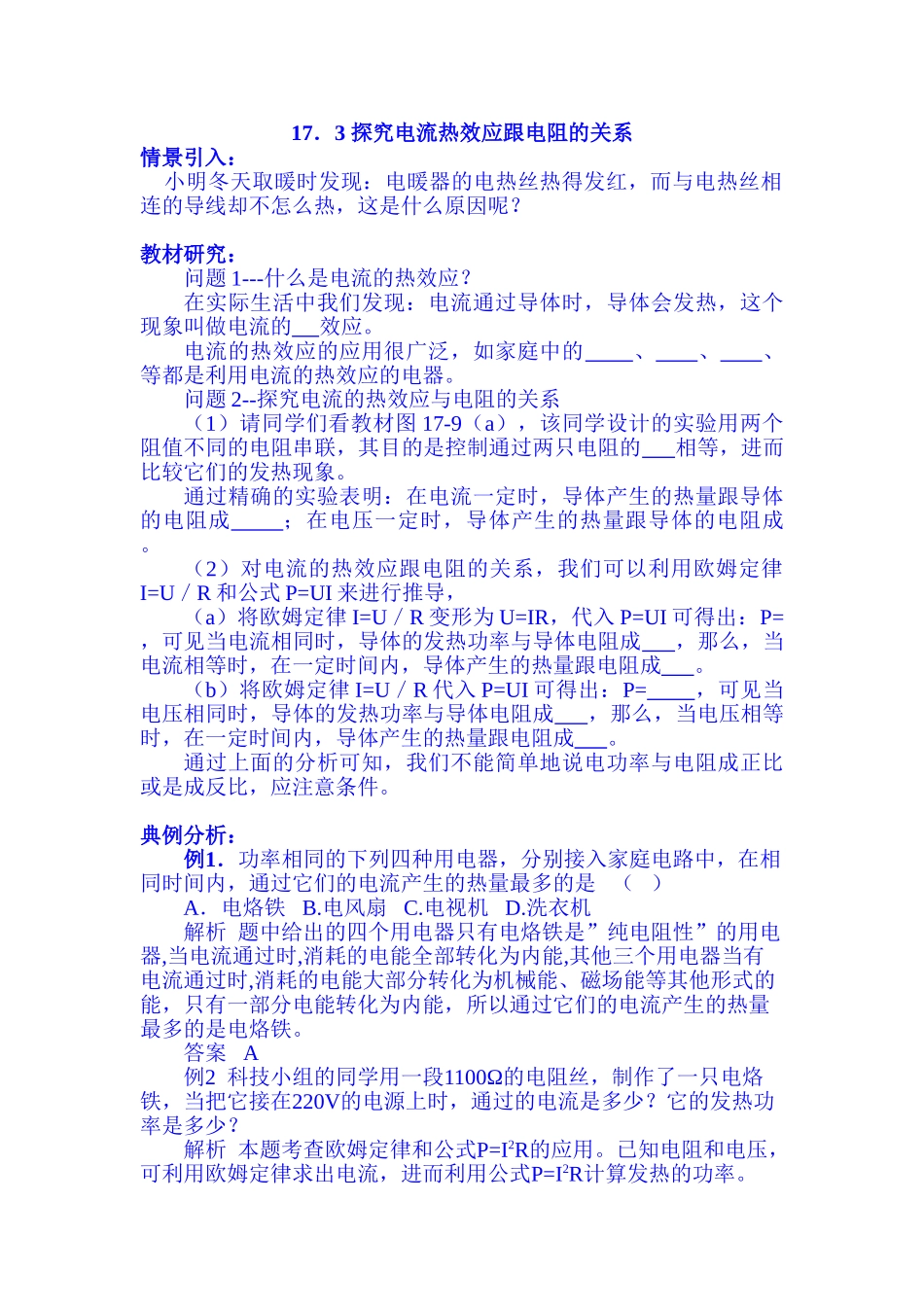

17．3探究电流热效应跟电阻的关系情景引入：小明冬天取暖时发现：电暖器的电热丝热得发红，而与电热丝相连的导线却不怎么热，这是什么原因呢？教材研究：问题1---什么是电流的热效应？在实际生活中我们发现：电流通过导体时，导体会发热，这个现象叫做电流的效应。电流的热效应的应用很广泛，如家庭中的、、、等都是利用电流的热效应的电器。问题2--探究电流的热效应与电阻的关系（1）请同学们看教材图17-9（a），该同学设计的实验用两个阻值不同的电阻串联，其目的是控制通过两只电阻的相等，进而比较它们的发热现象。通过精确的实验表明：在电流一定时，导体产生的热量跟导体的电阻成；在电压一定时，导体产生的热量跟导体的电阻成。（2）对电流的热效应跟电阻的关系，我们可以利用欧姆定律I=U／R和公式P=UI来进行推导，（a）将欧姆定律I=U／R变形为U=IR，代入P=UI可得出：P=，可见当电流相同时，导体的发热功率与导体电阻成，那么，当电流相等时，在一定时间内，导体产生的热量跟电阻成。（b）将欧姆定律I=U／R代入P=UI可得出：P=，可见当电压相同时，导体的发热功率与导体电阻成，那么，当电压相等时，在一定时间内，导体产生的热量跟电阻成。通过上面的分析可知，我们不能简单地说电功率与电阻成正比或是成反比，应注意条件。典例分析：例1．功率相同的下列四种用电器，分别接入家庭电路中，在相同时间内，通过它们的电流产生的热量最多的是（）A．电烙铁B.电风扇C.电视机D.洗衣机解析题中给出的四个用电器只有电烙铁是”纯电阻性”的用电器,当电流通过时,消耗的电能全部转化为内能,其他三个用电器当有电流通过时,消耗的电能大部分转化为机械能、磁场能等其他形式的能，只有一部分电能转化为内能，所以通过它们的电流产生的热量最多的是电烙铁。答案A例2科技小组的同学用一段1100Ω的电阻丝，制作了一只电烙铁，当把它接在220V的电源上时，通过的电流是多少？它的发热功率是多少？解析本题考查欧姆定律和公式P=I2R的应用。已知电阻和电压，可利用欧姆定律求出电流，进而利用公式P=I2R计算发热的功率。答案通过电烙铁的电流为：I=U／R=220V／1100Ω=0.2A电烙铁的发热功率为：P=I2R=（0.2A）2×1100Ω=44W例3．电炉接在家庭电路中，电炉丝热得发红，而与电炉丝相连的导线却不怎么热。（1）请你根据这一现象提出一个需要探究的物理问题：___________________________________________________?（2）如图17-3-1是某同学进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分别为RA、RB，RA
