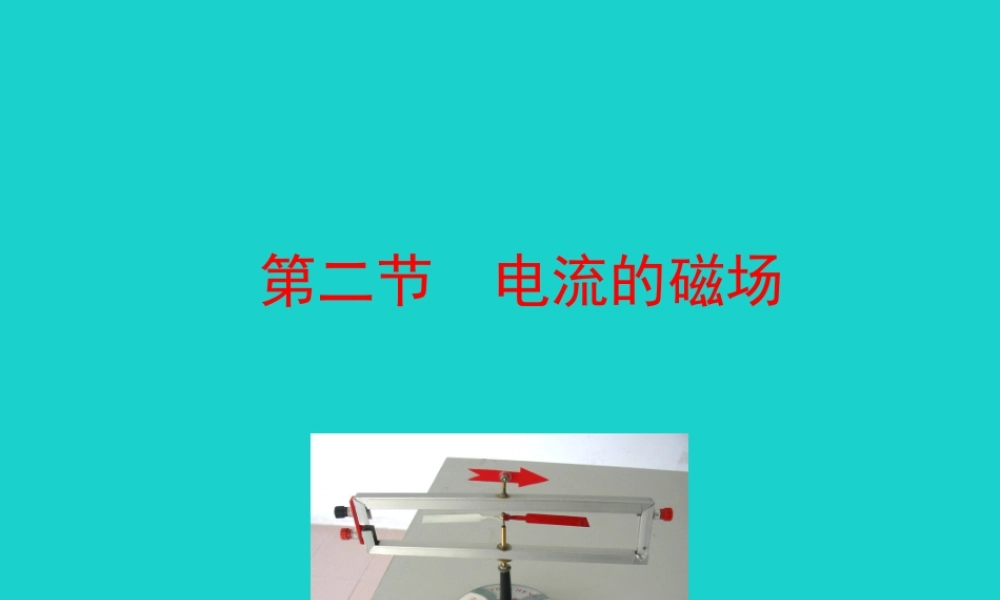

1第二节 电流的磁场 21. 知道电流周围存在磁场，知道通电螺线管对外相当于一个磁体，会用右手螺旋定则确定相应磁体的磁极和通电螺线管的电流方向。2. 培养学生初步的观察能力、实验能力、分析概括能力、作图能力。3. 培养学生良好的学习习惯和实事求是的科学态度。 3 41820 年丹麦物理学家奥斯特发现了电流的磁现象 5探究奥斯特实验： 61. 接通电路，导线中有电流 , 小磁针发生偏转；2. 断开电路，导线中无电流 , 小磁针恢复到原来的指向，不再发生偏转。结论：通电导体周围存在 _______ ，即_____________ 。磁场现象：电流的磁场 7改变电流的方向，观察小磁针的偏转方向有什么变化？ 小磁针的偏转方向发生改变，指向与原先相反。结论：电流的磁场方向与 ______ 方向有关，改变_____ 方向，磁场的方向也随之改变。电流电流 8结论 1 ：通电导体周围存在 ，即电流的磁场奥斯特实验结论 2 ：电流的磁场方向和 的方向有关磁场电流 9通电螺线管的磁场分布 10 11通电螺线管的磁场1. 通电螺线管周围铁屑分布状态与 相似 ,因此，其周围的磁场与条形磁铁 。通电螺线管的两端相当于条形磁体的 。相似两个磁极 2. 通电螺线管两端的极性跟螺线管中 的方向有关。电流条形磁铁NS用右手握住螺线管，让四指弯曲且跟螺线管中电流的方向一致，则大拇指所指的那端就是螺线管的 N 极。SN判定通电螺线管的磁极方向与电流方向的关系。 13动作要领：1.右手握住管2.四指对电流3.拇指对N极动作要领：1.右手握住管2.四指对电流3.拇指对N极 14( a )( b )( c )( d )在下图中标出通电螺线管的 N 极和 S 极。NNNSNSSS 151. 通电螺线管周围铁屑分布状态与条形磁铁相似 ,因此，其周围的磁场与条形磁铁相似。通电螺线管的两端相当于条形磁体的两个磁极。 一 、奥斯特实验结论 1 ：通电导体周围存在磁场，即电流的磁场结论 2 ：电流的磁场方向和电流的方向有关 二、通电螺线管的磁场2. 通电螺线管两端的极性跟螺线管中电流的方向有关 16用右手握住螺线管，让四指弯曲且跟螺线管中电流的方向一致，则大拇指所指的那端就是螺线管的 N 极。 三、判断螺线管磁极的方法 171. 下列四幅图中小磁针北极指向正确的是（ ）C 182. 如图所示的奥斯特实验说明了 _________.答案 : 电流的周围存在着磁场。 193. 通电螺线管上方的小磁针静止时的指向如图所示， a 端是电源的 __________ 极 ,c 端为通电螺线管的 __________ 极。N正 20 电源4. 根据小磁针静止时指针的指向，判断出电源的正负极。SNNS答案 : 电源左边为正极，右边为负极 21今天尽你的最大努力去做好，明天你也许就能做得更好。
