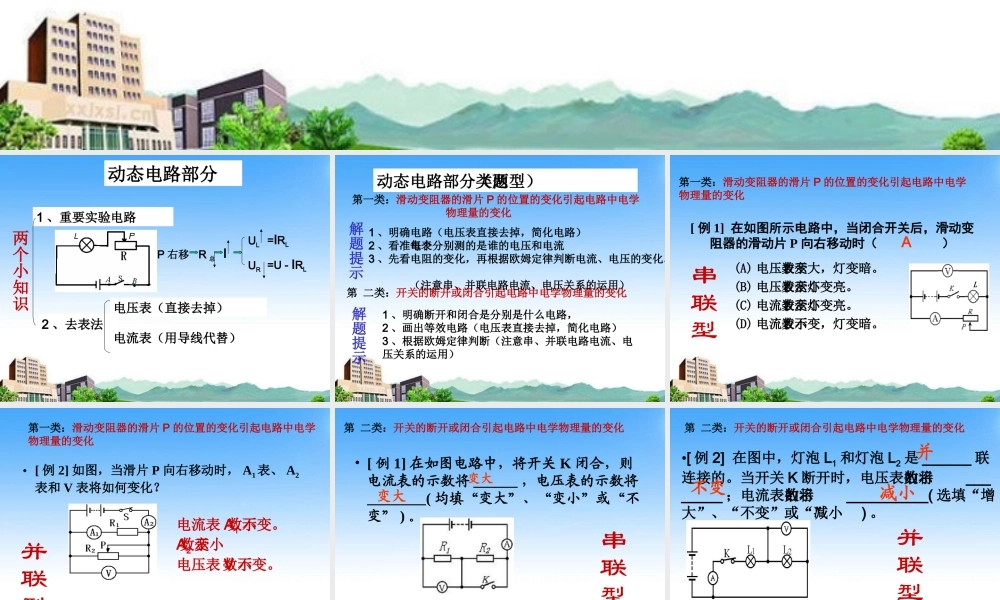

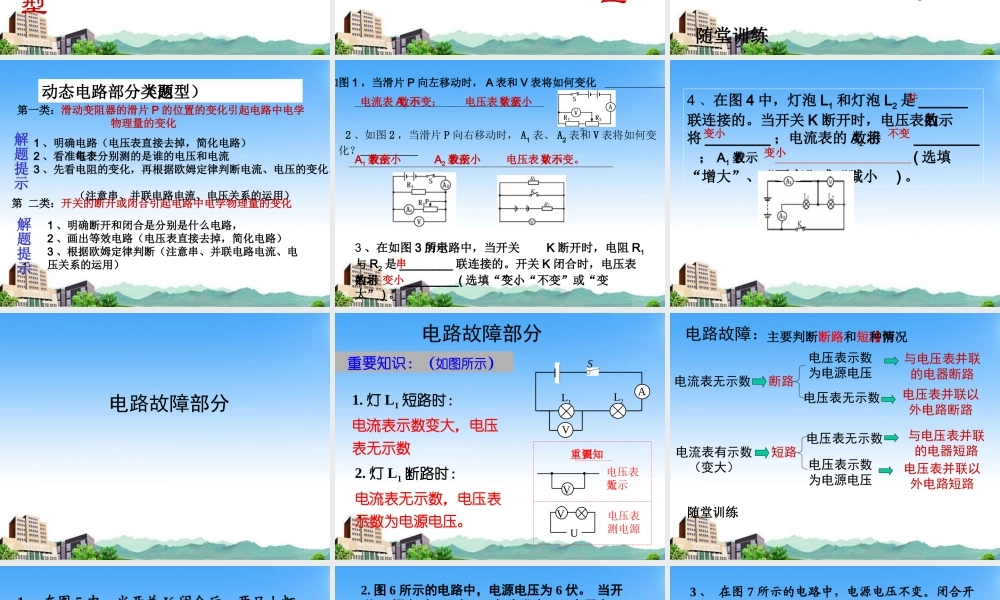

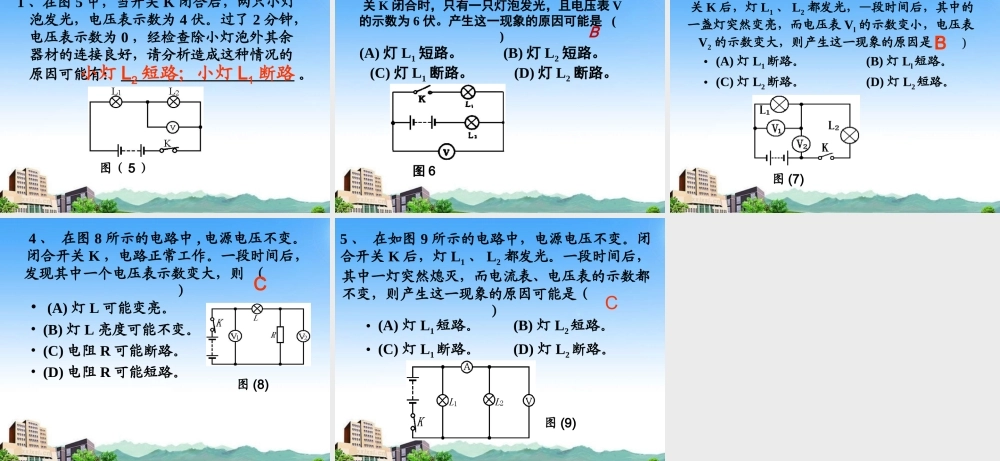

2011 年中考第二轮复习动态电路和电路故障分析专题 1 、重要实验电路P 右移IR 总UL =IRLUR =U - IRL两个小知识2 、去表法电流表（用导线代替）电压表（直接去掉）动态电路部分 动态电路部分（两类题型）第一类：滑动变阻器的滑片 P 的位置的变化引起电路中电学 物理量的变化第 二类：开关的断开或闭合引起电路中电学物理量的变化1 、明确电路（电压表直接去掉，简化电路）2 、看准每个电表分别测的是谁的电压和电流3 、先看电阻的变化，再根据欧姆定律判断电流、电压的变化。 （注意串、并联电路电流、电压关系的运用）解题提示解题提示1 、明确断开和闭合是分别是什么电路， 2 、画出等效电路（电压表直接去掉，简化电路）3 、根据欧姆定律判断（注意串、并联电路电流、电压关系的运用） [ 例 1] 在如图所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（ ）(A) 电压表示数变大，灯变暗。 (B) 电压表示数变小，灯变亮。(C) 电流表示数变小，灯变亮。 (D) 电流表示数不变，灯变暗。A第一类：滑动变阻器的滑片 P 的位置的变化引起电路中电学物理量的变化串联型 • [ 例 2] 如图，当滑片 P 向右移动时， A1表、 A2表和 V 表将如何变化？电流表 A1 示数不变。A2 示数变小。电压表 V 示数不变。并联型第一类：滑动变阻器的滑片 P 的位置的变化引起电路中电学物理量的变化 • [ 例 1] 在如图电路中，将开关 K 闭合，则电流表的示数将 ______ ，电压表的示数将________( 均填“变大”、“变小”或“不变” ) 。变大变大第 二类：开关的断开或闭合引起电路中电学物理量的变化串联型 •[ 例 2] 在图中，灯泡 L1 和灯泡 L2 是 ______ 联连接的。当开关 K 断开时，电压表的示数将________ ；电流表的示数将__________( 选填“增大”、“不变”或“减小”) 。并不变减小并联型第 二类：开关的断开或闭合引起电路中电学物理量的变化随堂训练 动态电路部分（两类题型）第一类：滑动变阻器的滑片 P 的位置的变化引起电路中电学 物理量的变化第 二类：开关的断开或闭合引起电路中电学物理量的变化1 、明确电路（电压表直接去掉，简化电路）2 、看准每个电表分别测的是谁的电压和电流3 、先看电阻的变化，再根据欧姆定律判断电流、电压的变化。 （注意串、并联电路电流、电压关系的运用）解题提示解题提示1 、明确断开和闭合是分别是什么电路， 2 、...
