152欧姆定律习题课 江苏地区初三物理第十五章欧姆定律全章PPT课件[整理七课时] 沪教版VIP专享VIP免费

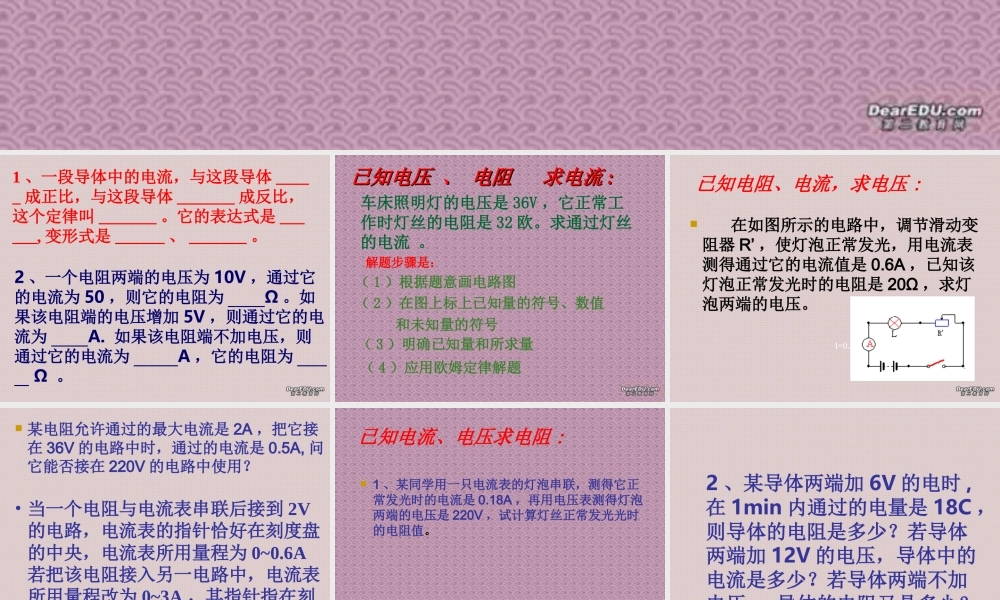

15.2 15.2 欧姆定律的应欧姆定律的应用用2 、一个电阻两端的电压为 10V ，通过它的电流为 50 ，则它的电阻为 _____Ω 。如果该电阻端的电压增加 5V ，则通过它的电流为 _____A. 如果该电阻端不加电压，则通过它的电流为 ______A ，它的电阻为 ______ Ω 。1 、一段导体中的电流，与这段导体 _____ 成正比，与这段导体 _______ 成反比，这个定律叫 _______ 。它的表达式是 ______, 变形式是 ______ 、 _______ 。车床照明灯的电压是 36V ，它正常工作时灯丝的电阻是 32 欧。求通过灯丝的电流 。已知电压 、 电阻 求电流已知电压 、 电阻 求电流 ::解题步骤是：（ 1 ）根据题意画电路图（ 3 ）明确已知量和所求量（ 4 ）应用欧姆定律解题（ 2 ）在图上标上已知量的符号、数值 和未知量的符号已知电阻、电流，求电压 : 在如图所示的电路中，调节滑动变阻器 R’ ，使灯泡正常发光，用电流表测得通过它的电流值是 0.6A ，已知该灯泡正常发光时的电阻是 20Ω ，求灯泡两端的电压。R=20ΩI=0.6A 某电阻允许通过的最大电流是 2A ，把它接在 36V 的电路中时，通过的电流是 0.5A, 问它能否接在 220V 的电路中使用？• 当一个电阻与电流表串联后接到 2V的电路，电流表的指针恰好在刻度盘的中央，电流表所用量程为 0~0.6A若把该电阻接入另一电路中，电流表所用量程改为 0~3A ，其指针指在刻度盘的中央，则此电路电压是多少？已知电流、电压求电阻 : 1 、某同学用一只电流表的灯泡串联，测得它正常发光时的电流是 0.18A ，再用电压表测得灯泡两端的电压是 220V ，试计算灯丝正常发光光时的电阻值。2 、某导体两端加 6V 的电时 ,在 1min 内通过的电量是 18C ，则导体的电阻是多少？若导体两端加 12V 的电压，导体中的电流是多少？若导体两端不加电压 ，导体的电阻又是多少？综合训练： 1 、有两个电阻 R1、 R2 ，它们的阻值分别是 3Ω 的 5 Ω ，如果它们串联在电路中，测得 R1两端的电压为 6V ，则 R2 两端的电压是多少？2 、如图，电流表 A 的示数 0.9A ，A1 表的示数是 0.3A 。若灯 L1的电阻为 10 Ω ，则 L2 电阻为多少？思考题 :一段导体两端的电压由 3V 增大到4.5V ，导体中的电流改变了 0.1A ，则这段导体的电阻值是多少？若通过它的电流为 2A ，则加在这段导体两端的电压为多大 ?
