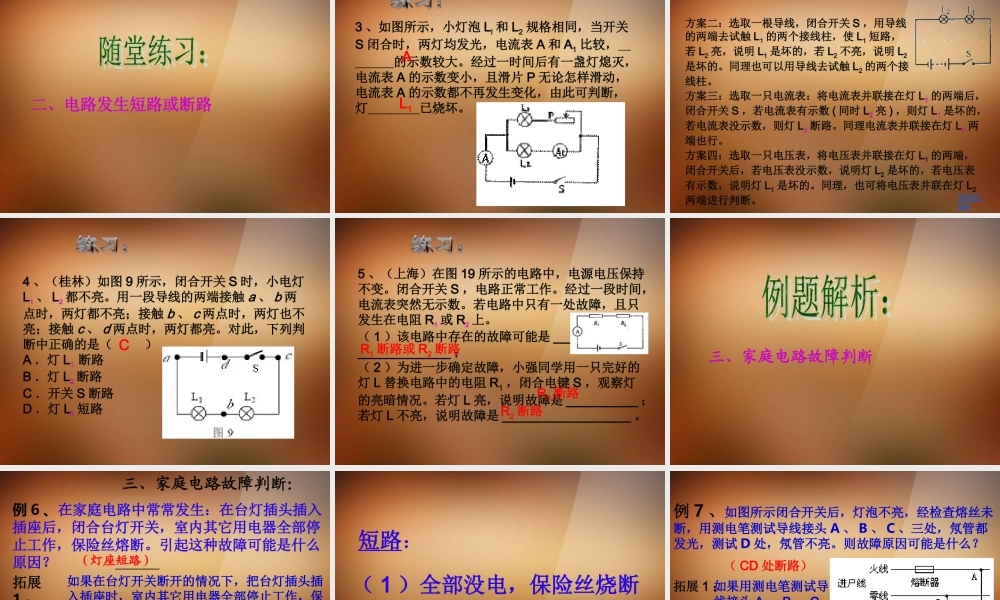

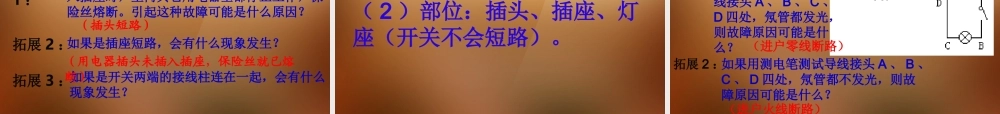

常见电路故障一、电路连接错误二、电路发生短路或断路三、家庭电路故障一、电路连接错误电源短路的一般现象是：电流表示数很大（超过量程），电路冒烟或电源变软。例 1 ：某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了．这个电路的故障是（ ）A 灯泡断路 B 电源短路 C 灯泡坏了 D 无法判断B1 、电源短路2 ．电压表与用电器串联：电压表与用电器串联时的一般现象是：电压表有示数（几乎为电源电压）但灯泡不亮 , 电流表几乎没示数。例 2: 在右图的电路中，闭合开关 S 后将出现的情况是（ ）A.电压表示数为电源电压B. 电流表示数达最大 C. 小灯泡 L 正常发光 A3 ．滑动变阻器接线柱接错，没有一上一下。滑动变阻器接线柱接错的一般现象是：移动滑片，灯泡的亮暗不变，如果灯泡较亮，则接了两个上接线柱；如果灯泡较暗，则接了两个下接线柱；例 3 ：在用伏安法测电阻时， _______ 应与待测电阻并联。若在实验中移动滑动变阻器的滑片，发现两表的读数没有随之改变，试分析其可能的原因： 。滑动变阻器的接线柱没有一上一下连接电压表 例 4 ：如图所示电路，闭合开关，（ 1 ）如果灯泡 L2 不亮， L1 亮 , 电压表有示数，则电路故障可能是（ ）（ 2 ）如果灯泡 L1 、 L2 都不亮，电压表有示数，则电路故障可能是（ ）（ 3 ）如果灯泡 L1 、 L2 都亮，电压表无示数，则电路故障可能是（ ）（ 4 ）两只灯泡都不亮，且电流表和电压表的指针都不动。现将两灯泡 L1 和 L2 的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，则电路的故障可能是（ ）A 、 L1 短路； B 、 L1 断路； C 、 L2 短路； D 、 L2 断路。 E 、电压表断路BCDE一、电路连接错误1. （泰州）如图 14 是某同学连接的电路：（ 1 ）如果合上开关，将出现 _______ 现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成 _______ _______ _______ _______ 的不良后果（ 2 ）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路。请在要拆除的那根线上打上“ ×” 号短路损坏电流表或电源 2. （潍坊）小明同学做实验时，连成了如图所示的电路．闭合开关后，发现灯泡 L1 和灯泡 L2 都不亮，电压表有示数，产生这一现象的原因可能是 ( )A ． L1 断路B ． L2 断...
