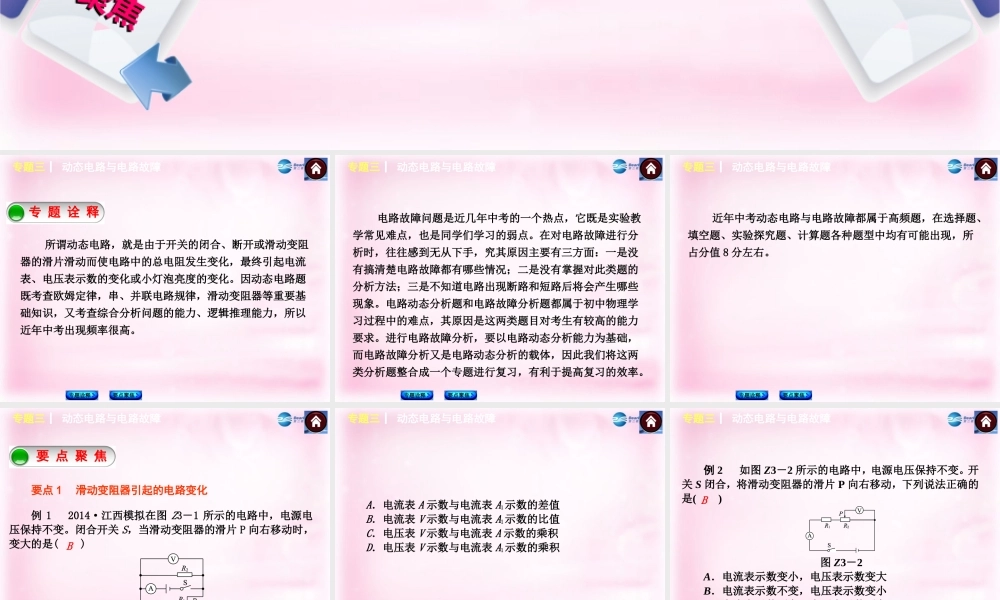

专题三 动态电路与电路故障 专题诠释专题诠释要点聚焦要点聚焦专题三┃ 动态电路与电路故障专 题 诠 释专题诠释要点聚焦 所谓动态电路，就是由于开关的闭合、断开或滑动变阻器的滑片滑动而使电路中的总电阻发生变化，最终引起电流表、电压表示数的变化或小灯泡亮度的变化。因动态电路题既考查欧姆定律，串、并联电路规律，滑动变阻器等重要基础知识，又考查综合分析问题的能力、逻辑推理能力，所以近年中考出现频率很高。专题三┃ 动态电路与电路故障专题诠释要点聚焦 电路故障问题是近几年中考的一个热点，它既是实验教学常见难点，也是同学们学习的弱点。在对电路故障进行分析时，往往感到无从下手，究其原因主要有三方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类题的分析方法；三是不知道电路出现断路和短路后将会产生哪些现象。电路动态分析题和电路故障分析题都属于初中物理学习过程中的难点，其原因是这两类题目对考生有较高的能力要求。进行电路故障分析，要以电路动态分析能力为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习，有利于提高复习的效率。专题三┃ 动态电路与电路故障专题诠释要点聚焦 近年中考动态电路与电路故障都属于高频题，在选择题、填空题、实验探究题、计算题各种题型中均有可能出现，所占分值 8 分左右。专题三┃ 动态电路与电路故障要 点 聚 焦要点 1 滑动变阻器引起的电路变化专题诠释要点聚焦例 1 2014·江西模拟在图 Z3－1 所示的电路中，电源电压保持不变。闭合开关 S，当滑动变阻器的滑片 P 向右移动时，变大的是( ) 图 Z3－1 B 专题三┃ 动态电路与电路故障专题诠释要点聚焦A．电流表 A 示数与电流表 A1示数的差值 B．电流表 V 示数与电流表 A1示数的比值 C．电压表 V 示数与电流表 A 示数的乘积 D．电压表 V 示数与电流表 A1示数的乘积 专题诠释要点聚焦例 2 如图 Z3－2 所示的电路中，电源电压保持不变。开关 S 闭合，将滑动变阻器的滑片 P 向右移动，下列说法正确的是( ) 图 Z3－2 A．电流表示数变小，电压表示数变大 B．电流表示数不变，电压表示数变小 C．电流表示数不变，电压表示数不变 D．电流表示数变大，电压表示数变小 专题三┃ 动态电路与电路故障B 要点 2 开关引起的电路变化专题诠释要点聚焦例 3 2014·德阳为了安全，汽车行驶时驾驶员必须系好安全带。...
