中考物理 动态电路专题复习课件VIP专享VIP免费

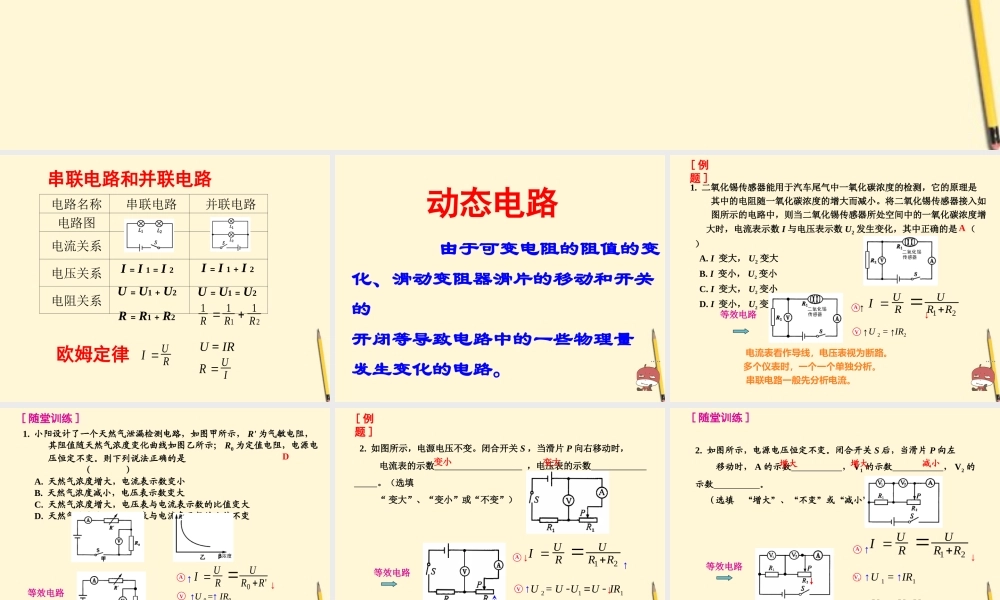

串联电路和并联电路电路名称串联电路并联电路电路图电流关系 电压关系电阻关系 欧姆定律 21111RRRU = IRIUR RUI  I = I 1 + I 2 I = I 1 = I 2 U = U1 + U2 R = R1 + R2 U = U1 = U2 由于可变电阻的阻值的变化、滑动变阻器滑片的移动和开关的开闭等导致电路中的一些物理量发生变化的电路。动态电路等效电路1. 二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是 其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如 图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增 大时，电流表示数 I 与电压表示数 U2 发生变化，其中正确的是 （ ） A. I 变大， U2 变大 B. I 变小， U2 变小 C. I 变大， U2 变小 D. I 变小， U2 变大[ 例题 ]↑21 RRURUI↓↑AVU 2 = IR2↑电流表看作导线，电压表视为断路。 电流表看作导线，电压表视为断路。 多个仪表时，一个一个单独分析。多个仪表时，一个一个单独分析。串联电路一般先分析电流。 串联电路一般先分析电流。 A [ 随堂训练 ]1. 小阳设计了一个天然气泄漏检测电路，如图甲所示， R' 为气敏电阻， 其阻值随天然气浓度变化曲线如图乙所示； R0 为定值电阻，电源电 压恒定不变。则下列说法正确的是 （ ） A. 天然气浓度增大，电流表示数变小 B. 天然气浓度减小，电压表示数变大 C. 天然气浓度增大，电压表与电流表示数的比值变大 D. 天然气浓度减小，电压表与电流表示数的比值不变↑↓U 0 = IR0↑等效电路A'0RRURUIVIU0示示IU= R0↑D 等效电路 2. 如图所示，电源电压不变。闭合开关 S ，当滑片 P 向右移动时， 电流表的示数 ，电压表的示数 。（选填 “ 变大”、“变小”或“不变”）[ 例题 ]U 2 = U -U1 =U - IR1↓↑21 RRURUI↓↑AV变小变大 （或 U1= IR1 U2= U-U1 ） （或 U1= IR1 U2= U-U1 ）↓↓↓↑2. 如图所示，电源电压恒定不变。闭合开关 S 后，当滑片 P 向左 移动时， A 的示数 ， V1 的示数 ， V2 的示数 。 （选填 “增大”、“不变”或“减小”）[ 随堂训练 ]增大增大减小↑↓U 2 = U -U1↓U 1 = IR1↑↑等效电路21 RRURUIV2V1A↑等效电路[ 例题 ] U 示 =UVI 灯 =A2灯RU↑阻RU I = I 灯 + I 阻 = I 灯 + ↓并联电路一般先分析电...
