中考物理一轮复习 专题十一 电学微专题 微专题2 电路识别与设计课件VIP专享VIP免费

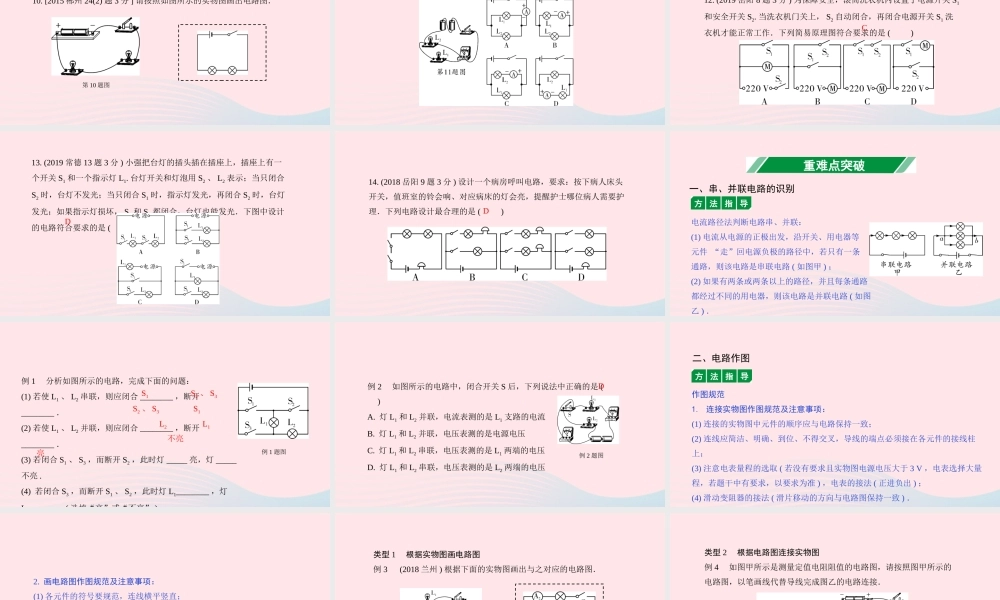

栏目导航湖南 6 年中考真题精选重难点突破专题十一 电学微专题微专题 2 电路识别与设计1. (2019 湘潭 18 题 2 分 ) 如图是电吹风的简化电路图，其中 M 是吹风机，R 是电热丝．由电路图可知 ( )A. 只将开关 S1 闭合时，吹出的是热风B. M 和 R 是串联在电路中的C. 将 S1 和 S2 都闭合，吹出的是热风D. 开关 S2 可以控制整个电路湖南 6 年中考真题精选命题点1串、并联电路的识别 ( 郴州 2016.14 ，益阳2017.8)C第 1 题图2. (2019 长沙 20 题 3 分 ) 下列操作能使图中的小灯泡 L1 和 L2 组成串联电路的是 ( )A. 闭合开关 S1 、 S2 和 S3B. 只闭合开关 S1 和 S2C. 只闭合开关 S2 和 S3D. 只闭合开关 S3D第 2 题图3. (2019 邵阳 15 题 2 分 ) 在图中，要使 L1 与 L2 串联，在“○”处接入电流表或电压表，测量电路中的电流、 L1 两端的电压．以下做法正确的是 ( )A. a 为电流表， b 为电流表B. a 为电压表， b 为电流表C. a 为电流表， b 为电压表D. a 为电压表， b 为电压表B第 3 题图4. (2015 张家界 8 题 3 分 ) 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是 ( )A. 换气扇和照明灯是串联B. 换气扇和照明灯不能同时工作C. 换气扇和照明灯工作时，它们两端的电压一定相等D. 换气扇和照明灯工作时，通过它们的电流一定相等C第 4 题图5. (2017 益阳 8 题 3 分 ) 如图所示电路中，闭合开关 S1 、 S2 ，电流表、灯泡 L1 和 L2 均能正常工作，则下列说法正确的是 ( )A. 开关 S1 闭合、 S2 断开，电源外部的电流流向为 a→b→c→dB. 开关 S1 、 S2 都闭合，灯泡 L1 和 L2 并联C. 开关 S1 、 S2 都闭合，通过灯泡 L1 的电流一定大于通过灯泡 L2 的电流D. 闭合开关 S1 、 S2 中任意一个开关，都会有灯泡发光B第 5 题图第 6 题图命题点2电路连接及作图 [ 除郴州 2015.24(2) 外，其余在实验题中考查 ]考向 1 按要求连接实物图 ( 含纠错 )( 郴州 3 考，岳阳 2 考，益阳 4 考 ) 6. [2017 郴州 26 题 (1)2 分 ] 在测量“小灯泡的电阻”的实验中，有如下器材：电压表、电流表、开关、电压为 3 V 的电源、标有“ 2.5 V” 的小灯泡，滑动变阻器及导线若干．请用笔画线代替导线，把图中的实物电路连接...
