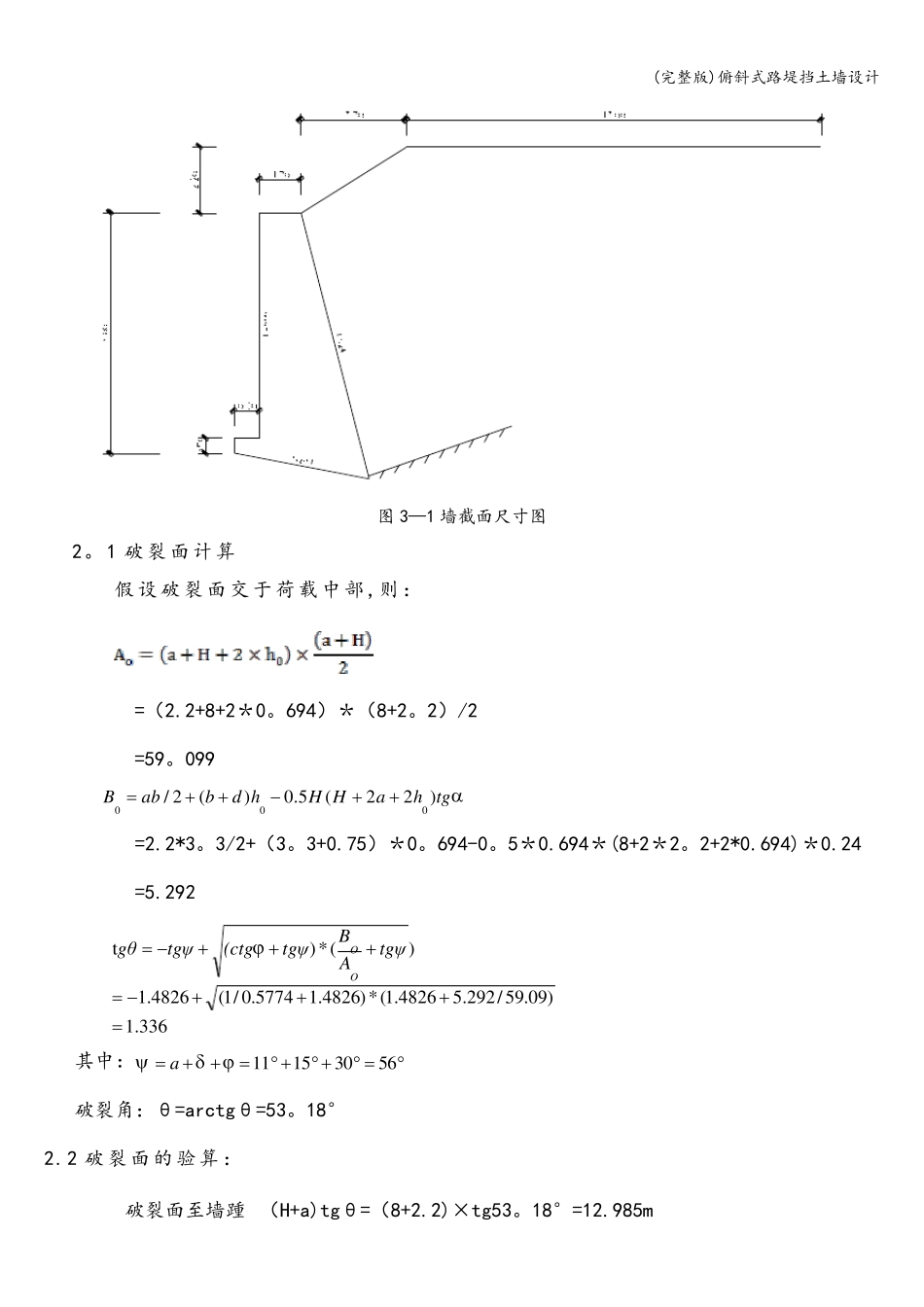

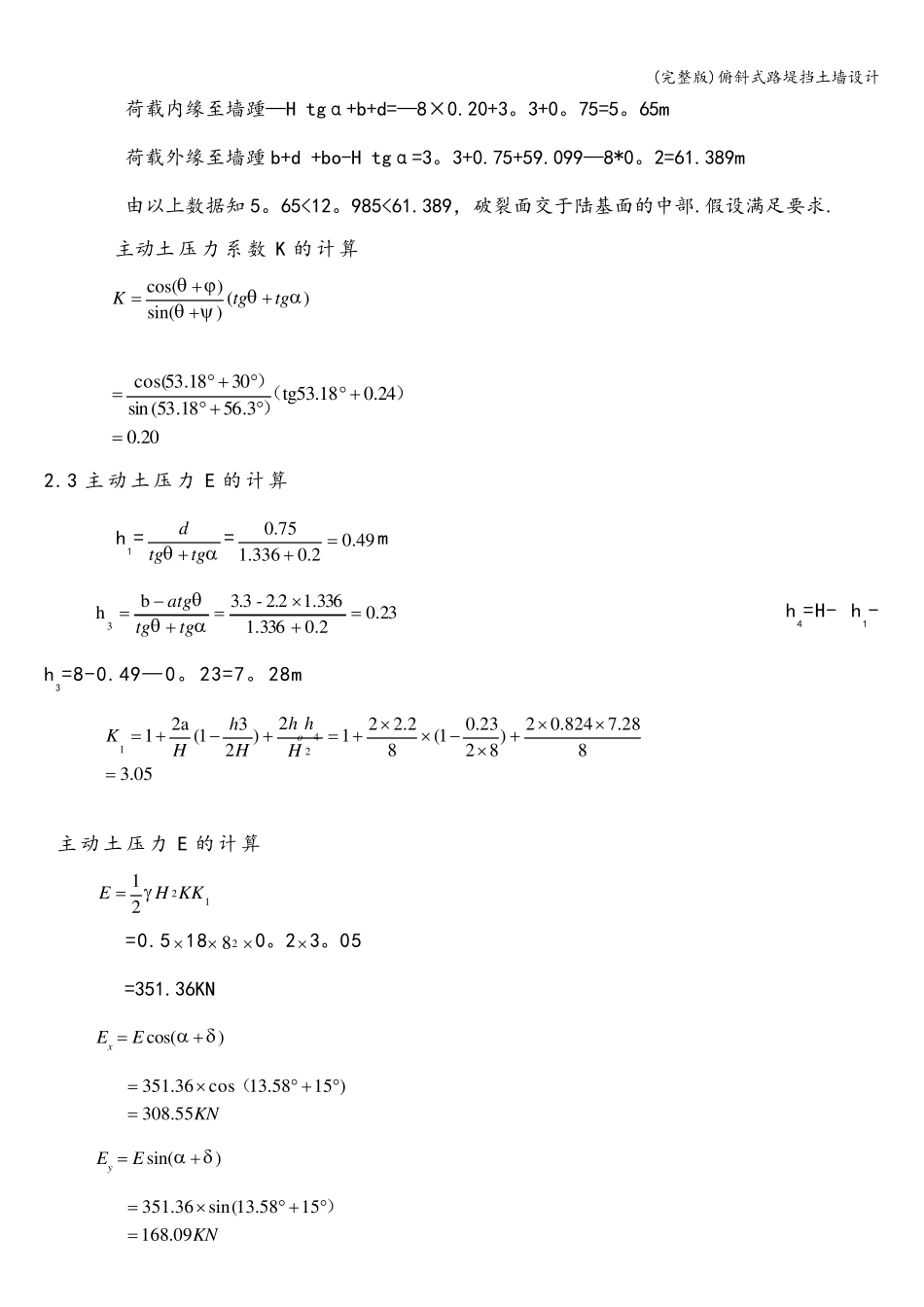

(完整版)俯斜式路堤挡土墙设计 俯斜式路堤挡土墙设计与验算说明书 1 设计资料 1.1 墙身构造 本设计段中的K68+580 到K58+620 许多处横断面路基高度太高，为了收缩边坡，增强路基的稳定性，在本路段按需求设计路堤挡土墙，其尺寸与分布见平面图与横断面图. 拟采用浆砌片石俯斜式路堤挡土墙,墙高H=8 米，墙顶填土高为1.52 米,墙顶宽1.3 米，底水平宽4。24 米，墙背俯斜坡度为0.24 (α=13°35＇），基底倾斜0.2（ 1112'a ）, δ= φ/2=15°。 1。2 土壤地质情况 填土为粘性土,土的粘聚力C=20kpa,采用等效内摩擦角 =arctan（tan +c/rH)计算得φ=30°,容重为3/18mKN，粘性土地基,容许承载力为 0350Kpa,基底摩擦系数f=0。4。 1。3 墙身材料 采用M7。5 号砂浆砌25 号片石,砌体容重为k=24KN/m 3;按规范:砌体容许压应力为 a600KPa，容许剪应力为 100KPa,容许拉应力为wl＝60KPa. 1。4 车辆荷载 根据〈〈路基设计规范>>（JTGD30-2004），车辆荷载为计算方便,可简化换算为路基填土的均布土层,并采用全断面布载。 换算土层厚： h０＝q/r=12.5/18=0。694 h0:换算土层高度 q：车辆荷载附加荷载强度，墙高小于2 米，20KN/m2;墙高大于10 米，取10KN/m2；墙高在2～10 米之间，附加荷载强度用直线内插法计算。 γ为墙后填土容重γ=18 KN/m 2 墙背土压力计算 对于墙趾前土体的被动土压力Ep，在挡土墙基础一般埋深的情况下，考虑到各种自然力和人畜活动的作用,以偏于安全，一般均不计被动土压力,只计算主动土压力。 本设计任务段的路堤挡土墙，采用一级台阶，分析方法采用“力多边形法”,按粘性土的公式来计算土压力;边坡坡度为1：1.5，('1()33 421.5aretg ).其计算如下： (完整版)俯斜式路堤挡土墙设计 图3—1 墙截面尺寸图 2。1 破裂面计算 假设破裂面交于荷载中部,则： =（2.2+8+2＊0。694）＊（8+2。2）/2 =59。099 =2.2*3。3/2+（3。3+0.75）＊0。694-0。5＊0.694＊(8+2＊2。2+2*0.694)＊0.24 =5.292 336.1)09.59/292.54826.1(*)4826.15774.0/1(4826.1)(*)ttgψABtgψ(ctgtgψgθOO 其中：11153056a  破裂角：θ=arctgθ=53。18° 2.2 破裂面的验算： 破裂面至墙踵（H+a)tgθ=（8+2.2)×tg53。18°=12.985m tghaHHhdbabB)22(5.0)(2/000(完整版)俯斜式路堤挡土墙设计 荷载内...
