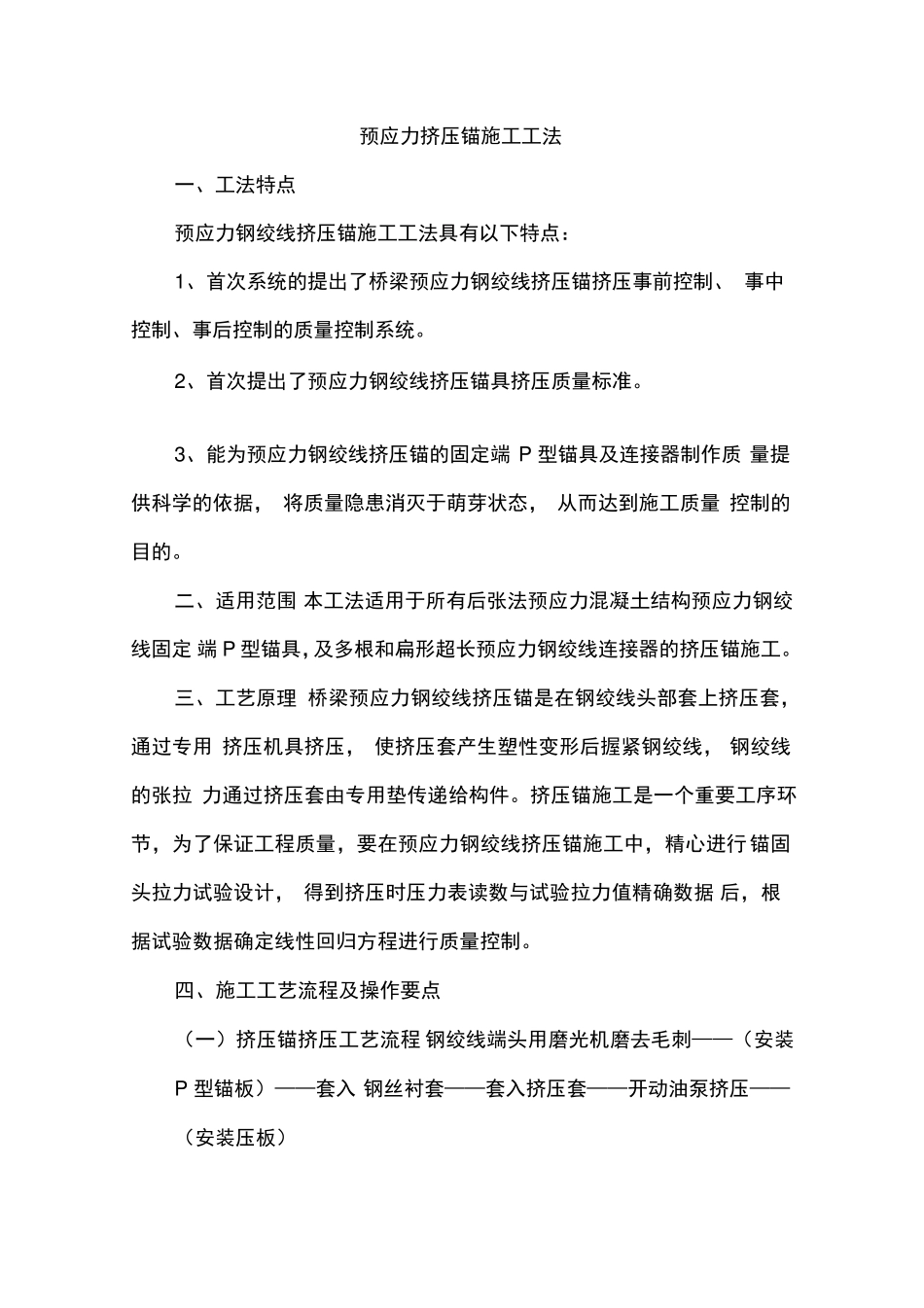

预应力挤压锚施工工法 一、工法特点 预应力钢绞线挤压锚施工工法具有以下特点： 1、首次系统的提出了桥梁预应力钢绞线挤压锚挤压事前控制、 事中控制、事后控制的质量控制系统。 2、首次提出了预应力钢绞线挤压锚具挤压质量标准。 3、能为预应力钢绞线挤压锚的固定端 P 型锚具及连接器制作质 量提供科学的依据， 将质量隐患消灭于萌芽状态， 从而达到施工质量 控制的目的。 二、适用范围 本工法适用于所有后张法预应力混凝土结构预应力钢绞线固定 端 P 型锚具，及多根和扁形超长预应力钢绞线连接器的挤压锚施工。 三、工艺原理 桥梁预应力钢绞线挤压锚是在钢绞线头部套上挤压套， 通过专用 挤压机具挤压， 使挤压套产生塑性变形后握紧钢绞线， 钢绞线的张拉 力通过挤压套由专用垫传递给构件。挤压锚施工是一个重要工序环 节，为了保证工程质量，要在预应力钢绞线挤压锚施工中，精心进行 锚固头拉力试验设计， 得到挤压时压力表读数与试验拉力值精确数据 后，根据试验数据确定线性回归方程进行质量控制。 四、施工工艺流程及操作要点 （一）挤压锚挤压工艺流程 钢绞线端头用磨光机磨去毛刺——（安装 P 型锚板）——套入 钢丝衬套——套入挤压套——开动油泵挤压——（安装压板） （二）挤压锚施工技术要点 1、挤压施工准备 （1）钢绞线制作 ① 钢绞线的下料长度应通过计算确定。计算应时考虑锚具长度、 千斤顶长度、构件孔道长度和外露长度等因素。 ② 钢绞线的切断采用砂锯轮切断， 切割时保证切口平整， 切断时 不应出现斜面，线头不散，以防止挤压套挤压时头部倾斜。 （2） 使用前对挤压机的压力表进行检定。 （3） 对使用设备提前进行维护保养，将高压油泵的安全阀调整 到挤压机额定油压 56MPa ，不可任意调整。 （ 4）检查油泵与挤压机的油管连接是否正确。 （ 5）确保挤压套表面清洁。如果表面有泥土、灰砂，采用柴油 清洗后再用， 也不能有锈蚀现象， 如果有锈蚀现象会使挤压套与挤压 模摩阻增大，锈蚀严重的必须更换新的挤压套。 2、挤压锚挤压 （1） 将事先下好料的钢绞线挤压端毛刺打磨干净以便于挤压前 挤压套顺利穿入，然后清除挤压顶杆凹槽内的残留钢丝套。 （2） 挤压时应注意有的挤压套是有方向性的，有锥度的一端放 置在合金模内，有台阶的一端放置在挤压机顶杆端， 切不可颠倒方向。 （ 3）挤压时挤压模内腔要保持清洁， 每次挤压后都要清理一次， 并在...
