中考物理一轮复习 专题十一 电学微专题 微专题4 动态电路分析课件VIP专享VIP免费

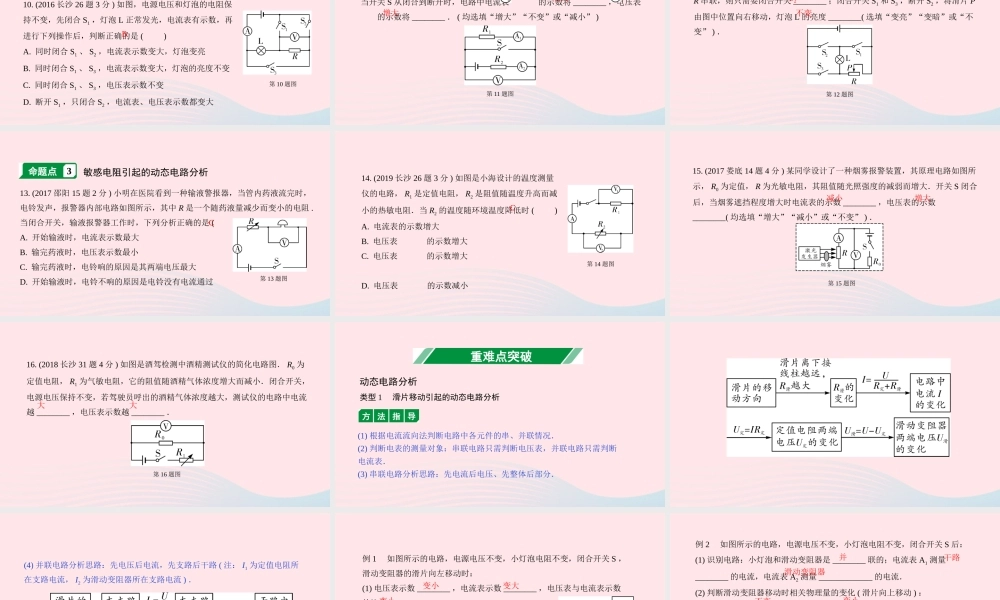

栏目导航湖南 6 年中考真题精选重难点突破专题十一 电学微专题微专题 4 动态电路分析1. (2019 益阳 14 题 2 分 ) 如图所示，电源电压不变， R0 为定值电阻， R 为滑动变阻器，当滑片 P 向右移动时，电流表和电压表的示数变化情况是 ( )A. 电流表示数减小，电压表示数减小B. 电流表示数增大，电压表示数增大C. 电流表示数减小，电压表示数增大D. 电流表示数增大，电压表示数减小湖南 6 年中考真题精选A第 1 题图命题点1滑动变阻器引起的动态电路分析 ( 郴州 2 考，岳阳 2 考，益阳 2 考 )2. (2019 永州 20 题 2 分 ) 如图所示，电源电压保持不变，闭合开关 S ，灯泡 L 发光，下列说法正确的是 ( )A. 向右移动滑片 P ，电流表示数变大，电压表示数变大B. 向右移动滑片 P ，电流表示数变小，电压表示数变小C. 向左移动滑片 P ，电流表示数变大，电压表示数变大D. 向左移动滑片 P ，电流表示数变大，电压表示数变小D第 2 题图3. (2019 娄底 6 题 3 分 ) 如图所示，电源电压保持不变，闭合开关 S ，当滑动变阻器的滑片 P 向左移动时，下列说法正确的是 ( )A. 通过滑动变阻器的电流变小B. 电路中的总电流不变C. 电流表和电压表的示数都逐渐变大D. 电压表示数与电流表示数的比值不变A第 3 题图4. (2019 郴州 16 题 2 分 ) 如图所示，电源电压不变，闭合开关 S 后，滑动变阻器的滑片 P 自中点向 b 端移动的过程中，下列关于电表示数变化情况判断正确的是( )A. 电流表 变小， 变小，电压表 不变B. 电流表 变小， 不变，电压表 不变C. 电流表 变小， 变小，电压表 变大D. 电流表 不变， 变大，电压表 变小B第 4 题图5. (2019 常德 18 题 3 分 ) 如图，是某实验小组的同学连接的电路，则 ( )A. 在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端B. S1 、 S2 都闭合时， L1 、 L2 并联，电流表测干路的电流C. 先闭合 S1 、 S2 ，再断开 S1 时，电流表示数变小，电压表示数变小D. S1 、 S2 都闭合时，将滑片右移时，电流表示数变小，电压表示数变小C第 5 题图6. (2014 郴州 16 题 2 分 ) 在如图所示的电路中，闭合开关 S 后，当滑动变阻器的滑片 P 向右端 b 滑动的过程中，正确的是 ( )A ．电流表的示数增大，电灯 L 变亮B ．电压表的示数增大，电灯 L 变暗C ．电...
