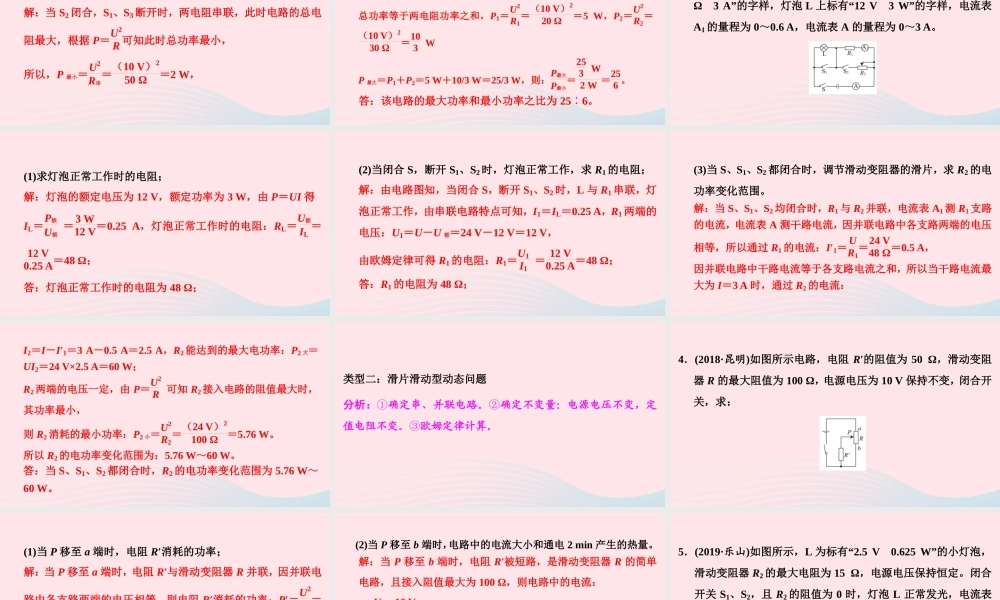

中考物理二轮复习 第2板块 专题训练 专题3 计算题 六 动态电路计算专项课件VIP免费

第二板块 专题训练 专题三 计算题六、动态电路计算专项基础知识： 欧姆定律(公式): I＝ 。 当电路中的总电阻增大时，电源电压 不变 (选填“变大”“不变”或“变小”)，根据欧姆定律 I＝U/R，可知电路中的总电流 变小 。 I＝UR 不变 变小 类型一：开关通、断型动态问题 分析：①简化电路：确定开关断开或闭合时的简化电路图。②确定简化电路的串、并联。③确定不变量：电源电压不变，定值电阻不变。④欧姆定律计算。 1．(2018·福建)如图的电路中，电源电压恒定，灯泡 L 标有“3 V 1.5 W”。开关 S1 闭合、S2 断开时，灯泡 L 正常发光；开关 S1、S2均闭合时，电流表的示数为 1.5 A。求： (1)灯泡 L 正常发光时的电流； 解：由 P＝UI 可得，灯泡 L 正常发光时的电流：IL＝P额U额 ＝1.5 W3 V＝0.5 A； 答：灯泡 L 正常发光时的电流为 0.5 A； (2)电阻 R 的阻值； 解：开关 S1 闭合、S2 断开时，只有灯泡 L 工作，且正常发光，则电源电压等于其额定电压，即 U＝3 V；开关 S1、S2 均闭合时，灯泡和电阻并联，电流表测量干路电流，根据并联电路的电流特点可得，通过电阻 R 的电流：IR＝I－IL＝1.5 A－0.5 A＝1 A， 根据欧姆定律可得，电阻 R 的阻值：R＝UIR ＝3 V1 A ＝3 Ω； 答：电阻 R 的阻值为 3 Ω； (3)开关 S1、S2 均闭合时电路的总功率。 解：开关 S1、S2 均闭合时电路的总功率：P＝UI＝3 V×1.5 A＝4.5 W。 答：开关 S1、S2 均闭合时电路的总功率为 4.5 W。 2．(2019·广安)小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为 10 V 的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。已知 R1＝20 Ω、R2＝30 Ω，请计算： (1)S2 闭合，S1、S3 断开时，电路中的电流； 解：当 S2 闭合，S1、S3 断开时，两电阻串联，则总电阻：R 串＝R1＋R2＝20 Ω＋30 Ω＝50 Ω； 所以，电路中的电流：I＝ UR串＝10 V50 Ω＝0.2 A； 答：S2 闭合，S1、S3 断开时，电路中的电流为 0.2 A； (2)S3 断开，S1、S2 闭合时，通电 5min 电路消耗的电能； 解：S3 断开，S1、S2 闭合时，电阻 R1 短路，只有 R2 连入电路， 则通电 5 min 电路消耗的电能：W2＝U2R2t＝（10 V）230 Ω×5×60 s＝1000 J； 答：S3 断开，S1、S2 闭合时，通电...
