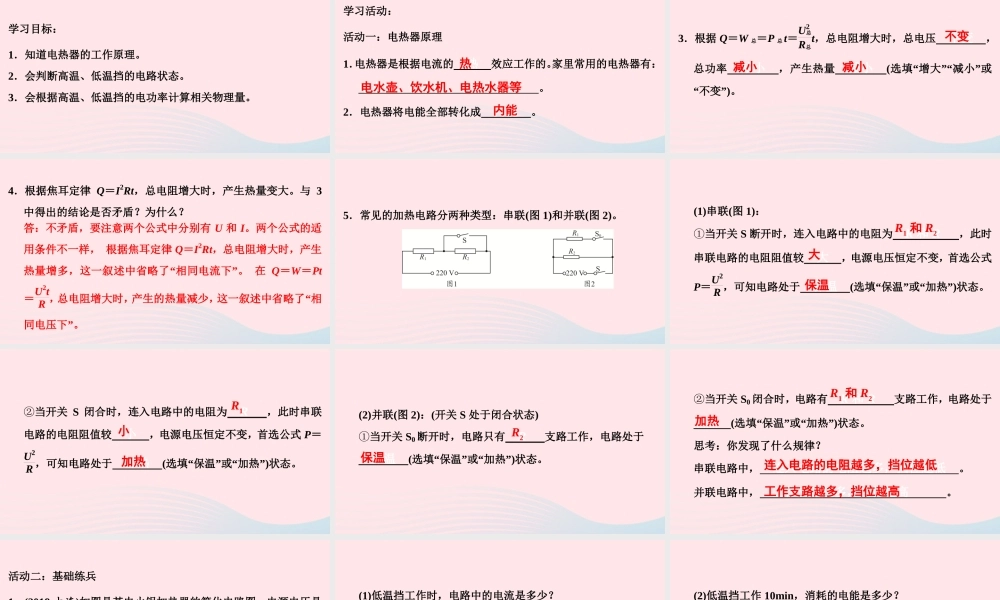

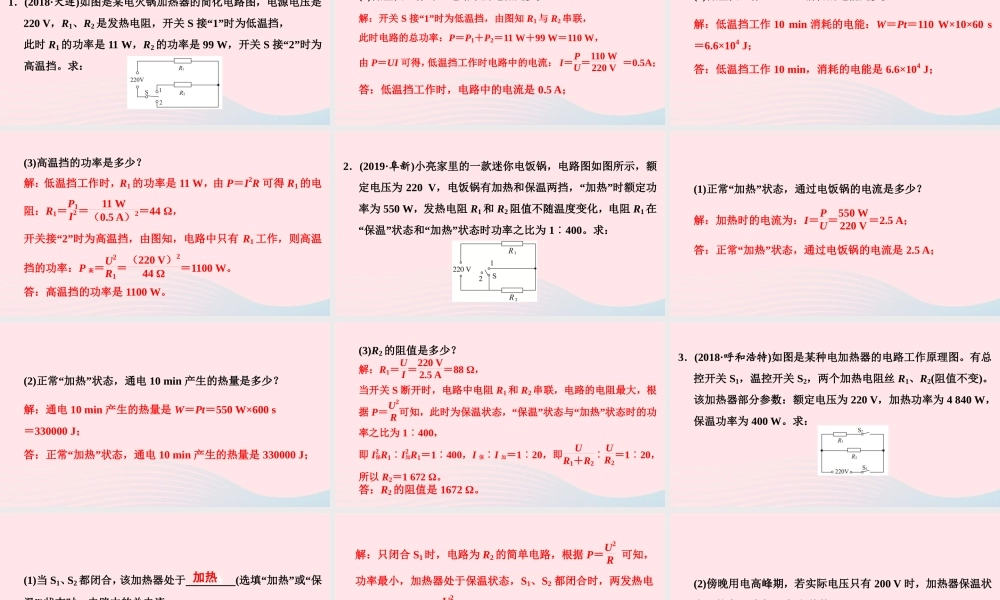

第二板块 专题训练 专题三 计算题四、电热器多挡计算专项学习目标： 1．知道电热器的工作原理。 2．会判断高温、低温挡的电路状态。 3．会根据高温、低温挡的电功率计算相关物理量。 学习活动： 活动一：电热器原理 1．电热器是根据电流的 热 效应工作的。家里常用的电热器有： 电水壶、饮水机、电热水器等 。 2．电热器将电能全部转化成 内能 。 热 电水壶、饮水机、电热水器等 内能 3．根据 Q＝W 总＝P 总t＝U2总R总t，总电阻增大时，总电压 不变 ，总功率 减小 ，产生热量 减小 (选填“增大”“减小”或“不变”)。 不变 减小 减小 4．根据焦耳定律 Q＝I2Rt，总电阻增大时，产生热量变大。与 3中得出的结论是否矛盾？为什么？ 答：不矛盾，要注意两个公式中分别有 U 和 I。两个公式的适用条件不一样， 根据焦耳定律 Q＝I2Rt，总电阻增大时，产生热量增多，这一叙述中省略了“相同电流下”。 在 Q＝W＝Pt＝U2tR ，总电阻增大时，产生的热量减少，这一叙述中省略了“相同电压下”。 5．常见的加热电路分两种类型：串联(图 1)和并联(图 2)。 (1)串联(图 1)： ①当开关 S 断开时，连入电路中的电阻为 R 和 R ，此时串联电路的电阻阻值较 大 ，电源电压恒定不变，首选公式P＝U2R ，可知电路处于 保温 (选填“保温”或“加热”)状态。 R1 和 R2 大 保温 ②当开关 S 闭合时，连入电路中的电阻为 R ，此时串联电路的电阻阻值较 小 ，电源电压恒定不变，首选公式 P＝U2R ，可知电路处于 加热 (选填“保温”或“加热”)状态。 R1 小 加热 (2)并联(图 2)：(开关 S 处于闭合状态) ①当开关 S0 断开时，电路只有 R 支路工作，电路处于 保温 (选填“保温”或“加热”)状态。 R2 保温 ②当开关 S0 闭合时，电路有 R 和 R 支路工作，电路处于 加热 (选填“保温”或“加热”)状态。 思考：你发现了什么规律？ 串联电路中， 连入电路的电阻越多，挡位越低 。 并联电路中， 工作支路越多，挡位越高 。 R1 和 R2 加热 连入电路的电阻越多，挡位越低 工作支路越多，挡位越高 活动二：基础练兵 1．(2018·大连)如图是某电火锅加热器的简化电路图，电源电压是220 V，R1、R2 是发热电阻，开关 S 接“1”时为低温挡， 此时 R1 的功率是 11 W，R2 的功率是 99 W，开关 S 接“2”时为高温挡。求： (1)低温挡工作时，电路中...
