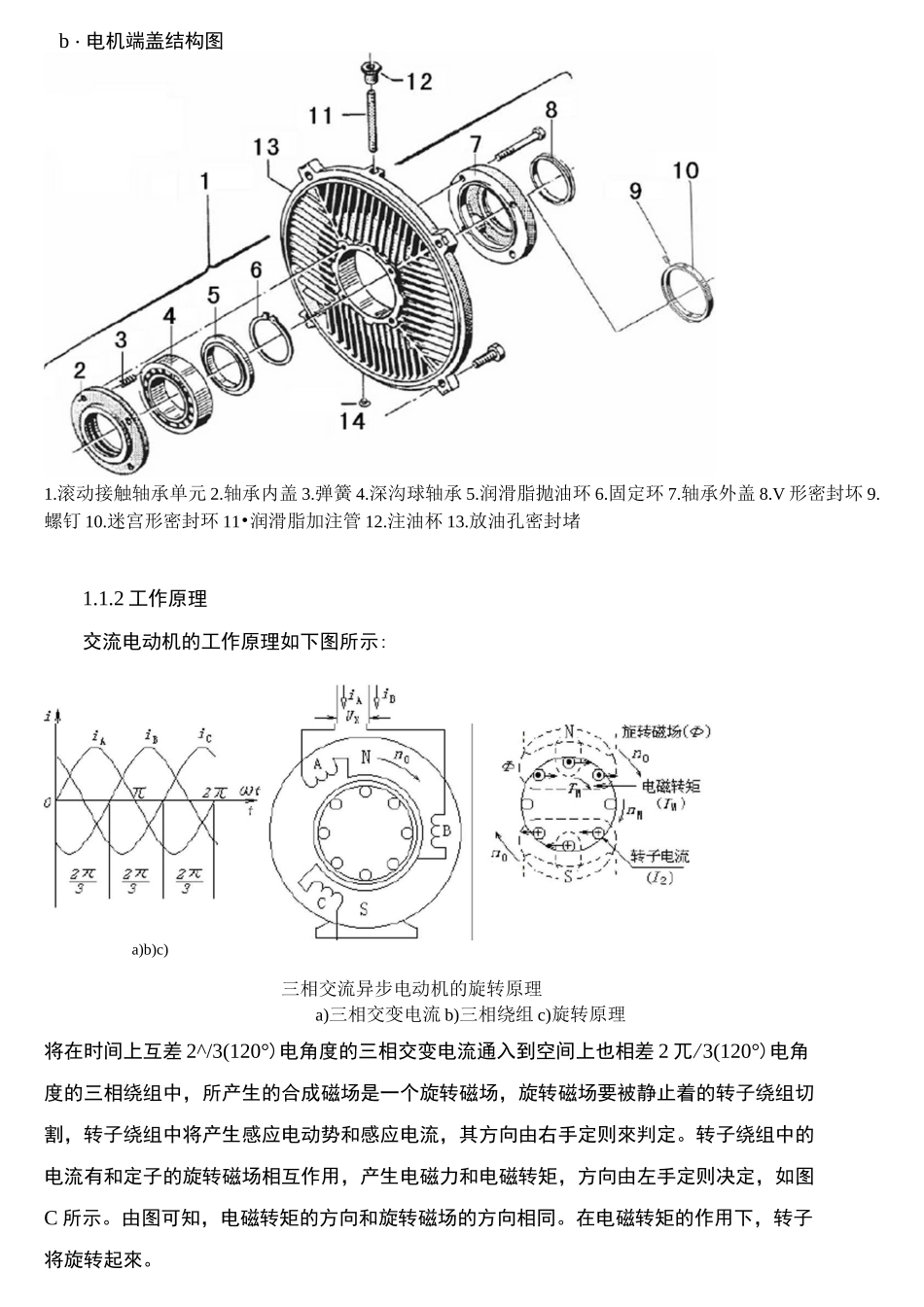

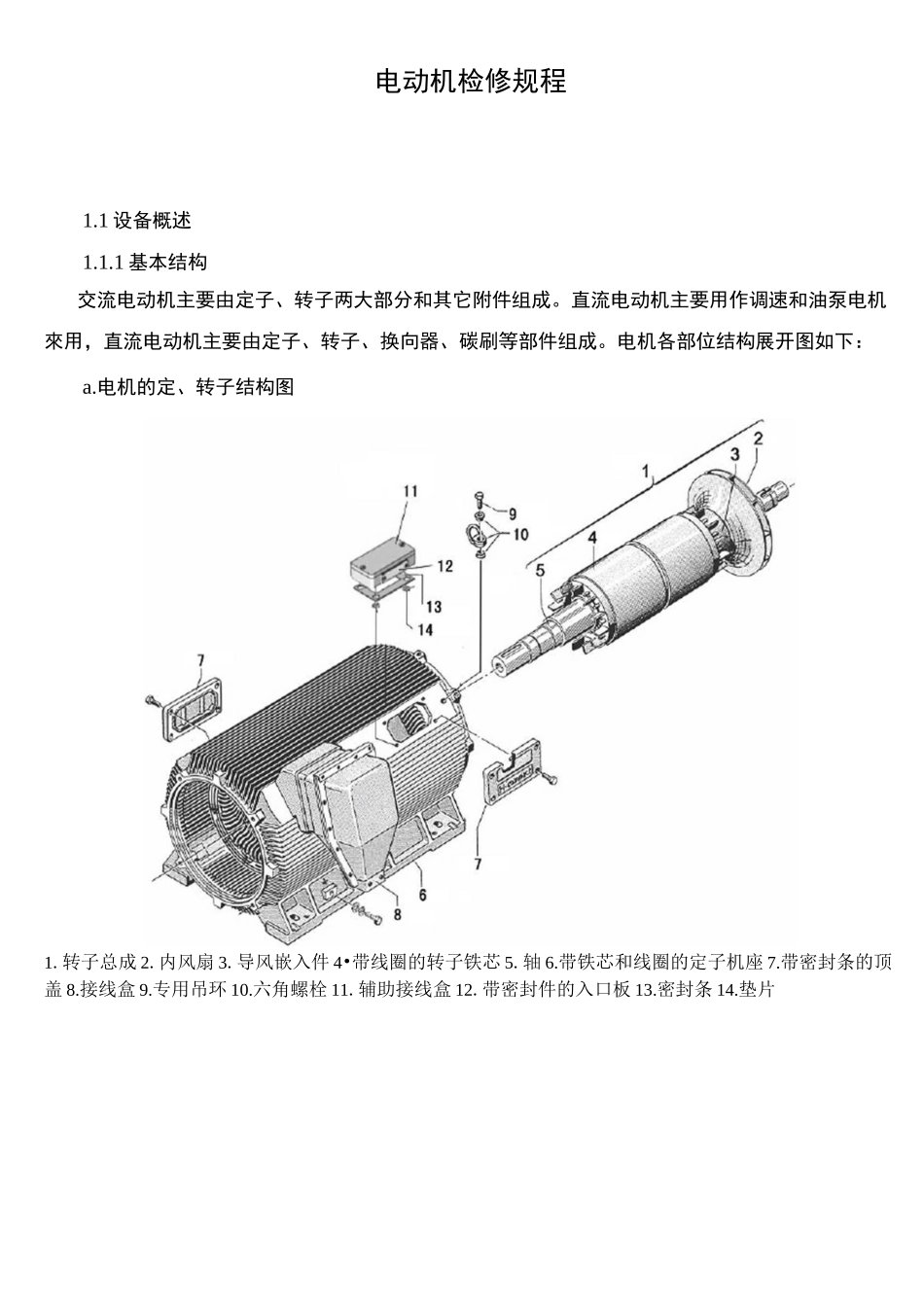

电动机检修规程1.1 设备概述1.1.1 基本结构交流电动机主要由定子、转子两大部分和其它附件组成。直流电动机主要用作调速和油泵电机來用，直流电动机主要由定子、转子、换向器、碳刷等部件组成。电机各部位结构展开图如下：a.电机的定、转子结构图1.转子总成 2.内风扇 3.导风嵌入件 4•带线圈的转子铁芯 5.轴 6.带铁芯和线圈的定子机座 7.带密封条的顶盖 8.接线盒 9.专用吊环 10.六角螺栓 11.辅助接线盒 12.带密封件的入口板 13.密封条 14.垫片b・电机端盖结构图1.滚动接触轴承单元 2.轴承内盖 3.弹簧 4.深沟球轴承 5.润滑脂抛油环 6.固定环 7.轴承外盖 8.V 形密封坏 9.螺钉 10.迷宫形密封环 11•润滑脂加注管 12.注油杯 13.放油孔密封堵1.1.2 工作原理交流电动机的工作原理如下图所示:a)b)c)三相交流异步电动机的旋转原理a)三相交变电流 b)三相绕组 c)旋转原理将在时间上互差 2^/3(120°)电角度的三相交变电流通入到空间上也相差 2 兀/3(120°)电角度的三相绕组中，所产生的合成磁场是一个旋转磁场，旋转磁场要被静止着的转子绕组切割，转子绕组中将产生感应电动势和感应电流，其方向由右手定则來判定。转子绕组中的电流有和定子的旋转磁场相互作用，产生电磁力和电磁转矩，方向由左手定则决定，如图C 所示。由图可知，电磁转矩的方向和旋转磁场的方向相同。在电磁转矩的作用下，转子将旋转起來。1.2 适用范围本规程适用的晋北铝业原燃料分厂、拜耳一二分厂、烧结分厂、焙烧分厂、热电分厂所有电机设备。电动机设备清单见电动设备台帐。1.3 设备主要技术性能、参数电动机按工作电源分类可分为交流电机和直流电动机，我公司的电动机除了热电分厂的汽机房的汽轮机油泵电机为直流电动机外，其余均为交流电动机，对于交流电动机其转子有两种结构：一种是鼠笼感应式电动机，一种是绕线转子感应电动机。我公司的交流电动机均为三相异步交流电动机，除了氧化铝生产系统的重载启动的棒磨机、球磨机、取料机、双梁起重机的部分电机，以及烧结法的管磨机、溶出 I、II 段磨机主电机、窑头壁冷机电机、破碎机电机为绕线式外，其余均为鼠笼感应式电机。电动机按电压等级分，可以分为高压和低压两种电机,我公司高压电机电压等级为10kV,主要应用在功率较大的设备上，低压电动机的电压等级为 380Vo1.4 主要零部件电动机主要由转子、定子组成，其主要零部件见“1.1.1 基本结构”。下表列出我公司生产区域 10kV 电机所用...
