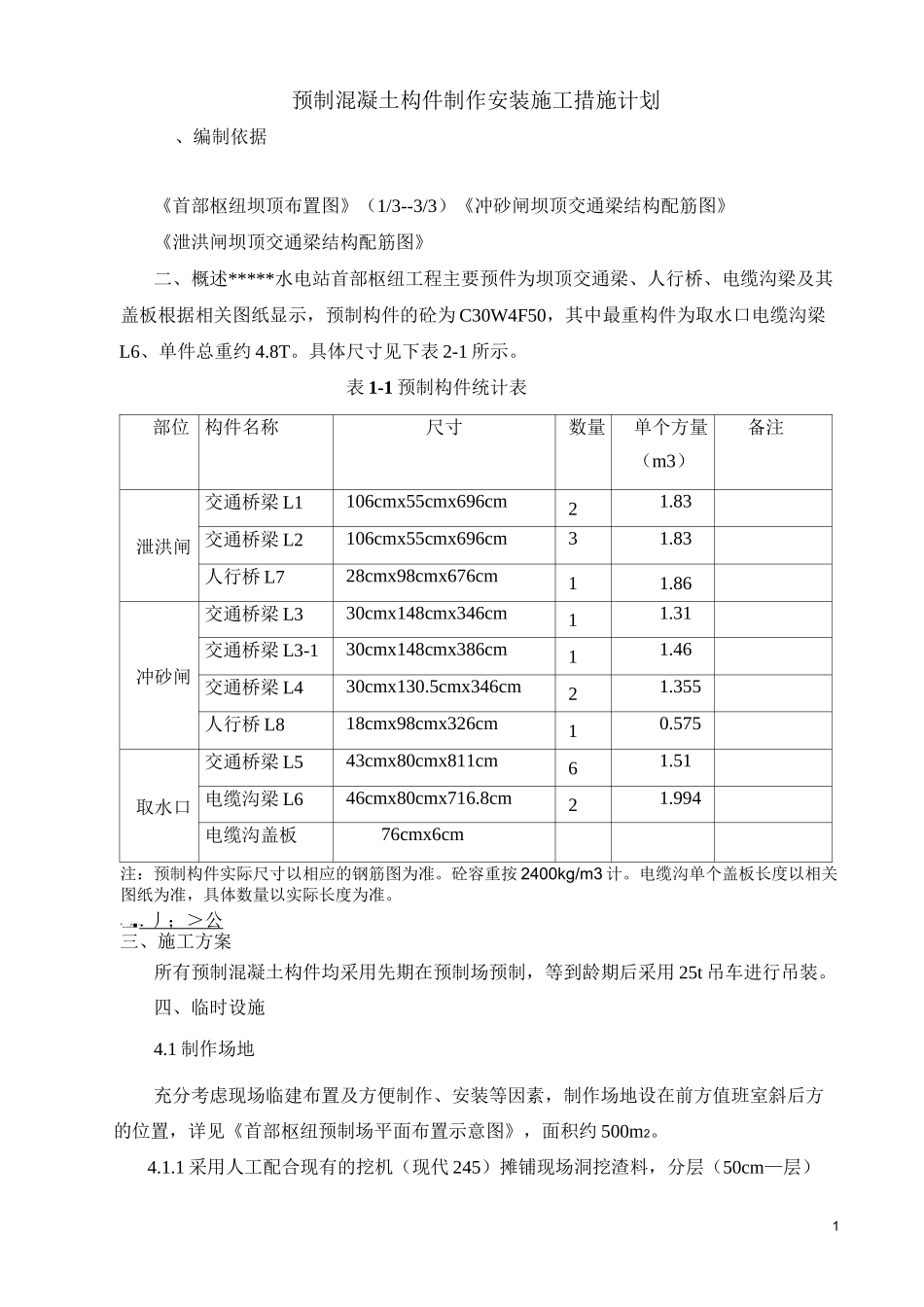

1预制混凝土构件制作安装施工措施计划、编制依据《首部枢纽坝顶布置图》（1/3--3/3）《冲砂闸坝顶交通梁结构配筋图》《泄洪闸坝顶交通梁结构配筋图》二、概述*****水电站首部枢纽工程主要预件为坝顶交通梁、人行桥、电缆沟梁及其盖板根据相关图纸显示，预制构件的砼为 C30W4F50，其中最重构件为取水口电缆沟梁L6、单件总重约 4.8T。具体尺寸见下表 2-1 所示。表 1-1 预制构件统计表部位构件名称尺寸数量单个方量（m3）备注泄洪闸交通桥梁 L1106cmx55cmx696cm21.83交通桥梁 L2106cmx55cmx696cm31.83人行桥 L728cmx98cmx676cm11.86冲砂闸交通桥梁 L330cmx148cmx346cm11.31交通桥梁 L3-130cmx148cmx386cm11.46交通桥梁 L430cmx130.5cmx346cm21.355人行桥 L818cmx98cmx326cm10.575取水口交通桥梁 L543cmx80cmx811cm61.51电缆沟梁 L646cmx80cmx716.8cm21.994电缆沟盖板76cmx6cm注：预制构件实际尺寸以相应的钢筋图为准。砼容重按 2400kg/m3 计。电缆沟单个盖板长度以相关图纸为准，具体数量以实际长度为准。*、 . 卜 ■ ―. 丿；＞公 三、施工方案所有预制混凝土构件均采用先期在预制场预制，等到龄期后采用 25t 吊车进行吊装。四、临时设施4.1 制作场地充分考虑现场临建布置及方便制作、安装等因素，制作场地设在前方值班室斜后方的位置，详见《首部枢纽预制场平面布置示意图》，面积约 500m2。4.1.1 采用人工配合现有的挖机（现代 245）摊铺现场洞挖渣料，分层（50cm—层）2摊铺、挖机行走履带碾压，确保预制场地基有足够的密实度，沉降量最小。4.1.2 地基形成后，对预制场进行砼硬化，采用 C20 砼、厚度 20cm、范围为10*25m、面积约 250m2。4.1.3 硬化后场地施工过程中测量进行精确放样，表面人工收光，必须具有足够的平整度，确保后期预制件结构尺寸符合要求。4.2 施工用电施工用电从现场的二级配电箱中接电缆线到预制场，设置三级配电柜满足施工所需。4.3 砼拌和预制所需的砼在首部的 HZ90 拌和站拌制。HZ90 拌和站自动化水平较高，拌制的砼满足预制件的施工要求。五、预制工艺要求5.1 钢筋制作钢筋的保管、验收（1）钢筋混凝土结构用的钢筋应符合热轧钢筋主要性能的要求。（2）每批钢筋均应附有产品质量证明书及出厂检验单，承包人在使用前，应分批进行以下钢筋机械性能试验：1 钢筋分批试验，以同一炉（批）号、同一截面尺寸的钢筋为一批，取样的重量不大于 60kg；2 根据原附钢筋质量证明书或试验报...
