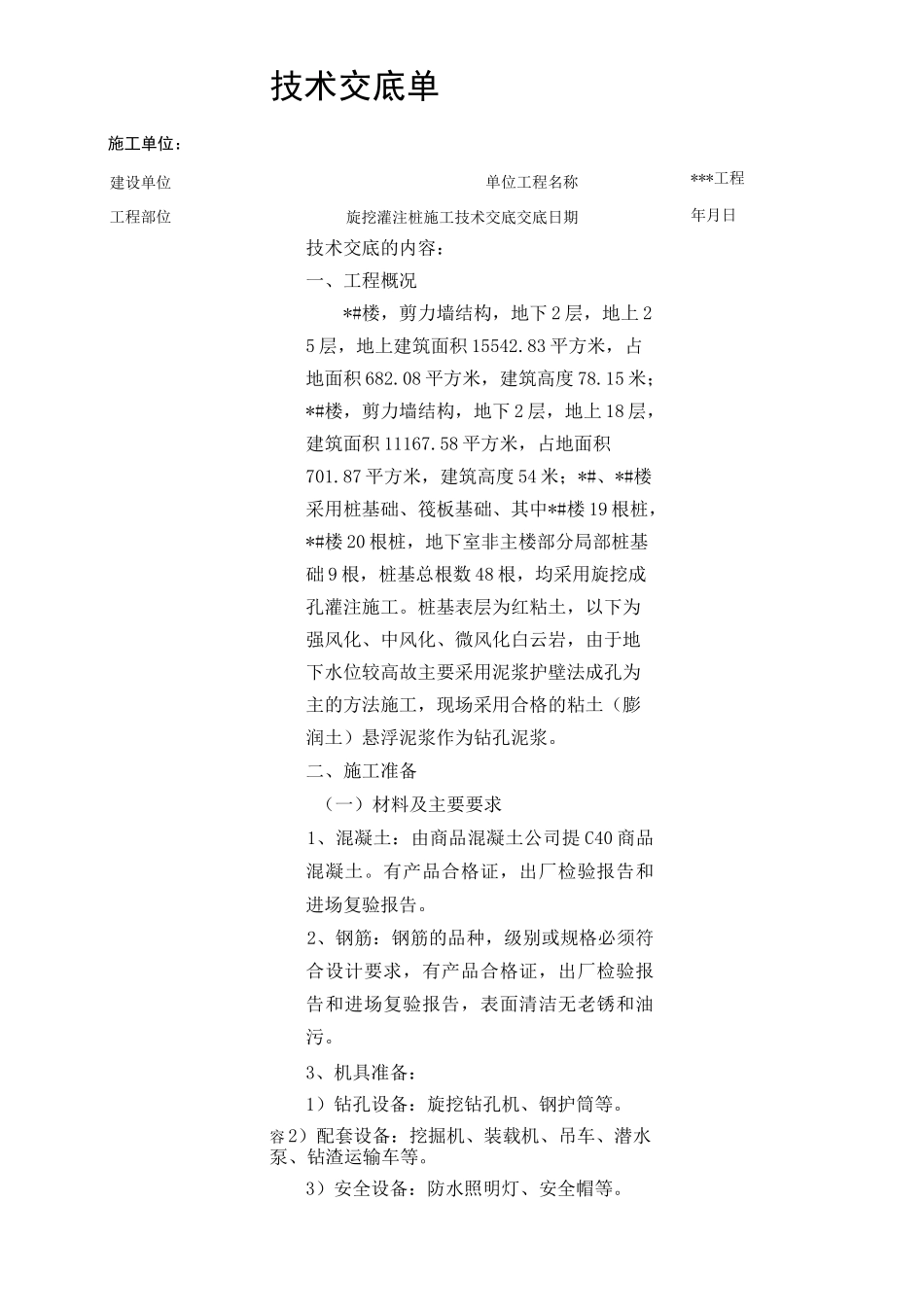

技术交底单技术交底的内容：一、工程概况*#楼，剪力墙结构，地下 2 层，地上 25 层，地上建筑面积 15542.83 平方米，占地面积 682.08 平方米，建筑高度 78.15 米；*#楼，剪力墙结构，地下 2 层，地上 18 层，建筑面积 11167.58 平方米，占地面积701.87 平方米，建筑高度 54 米；*#、*#楼采用桩基础、筏板基础、其中*#楼 19 根桩，*#楼 20 根桩，地下室非主楼部分局部桩基础 9 根，桩基总根数 48 根，均采用旋挖成孔灌注施工。桩基表层为红粘土，以下为强风化、中风化、微风化白云岩，由于地下水位较高故主要采用泥浆护壁法成孔为主的方法施工，现场采用合格的粘土（膨润土）悬浮泥浆作为钻孔泥浆。二、施工准备（一）材料及主要要求1、混凝土：由商品混凝土公司提 C40 商品混凝土。有产品合格证，出厂检验报告和进场复验报告。2、钢筋：钢筋的品种，级别或规格必须符合设计要求，有产品合格证，出厂检验报告和进场复验报告，表面清洁无老锈和油污。3、机具准备：1）钻孔设备：旋挖钻孔机、钢护筒等。容 2）配套设备：挖掘机、装载机、吊车、潜水泵、钻渣运输车等。3）安全设备：防水照明灯、安全帽等。施工单位：建设单位工程部位单位工程名称旋挖灌注桩施工技术交底交底日期***工程年月日4）混凝土灌注设备：混凝土拌和站、发电机、混凝土运输车、机动小翻斗车或手推车、长短棒式振捣器、混凝土导管、下料斗等。5）钢筋加工、安装设备：钢筋笼成套加工设备、电焊机、吊车等。（二）作业条件1、地上、地下障碍物都处理完毕，达到“三通一平”，施工用临时设施准备就绪。2、场地标高一般为承台梁的上皮标高，并经过夯实或碾压。3、分段制作好钢筋笼，以 3m 为宜。4、根据图纸放出轴线及桩位点，布设抄水平标高木桩，并经过验收签认。5、选择和确定钻孔机进出路线和钻孔顺序，制定施工方案。三、施工工艺流程测量放线及定桩位 f 配制泥浆 f 钻机就位 f 钻孔 f 成孔检查 f 清孔 f 孔口盖板 f 移钻孔机 f 移盖板测孔深、垂直度 f 吊放钢筋笼 f 安装混凝土导管 f 浇筑混凝土 f 桩成品检测、验收。四、操作工艺1、测量放线根据设计图纸及设计院提供的桩号，利用全站仪现场进行桩位精确放样，放出钻孔桩的轴线位置，在桩中心位置钉以木桩，并设护桩，放线后由主管技术人员复核，施工中护桩妥善看管，不得位移和丢失，并在放线时测好地面标高。2、配制泥浆对黏结性好的岩土层，可采用干式或清水钻...
