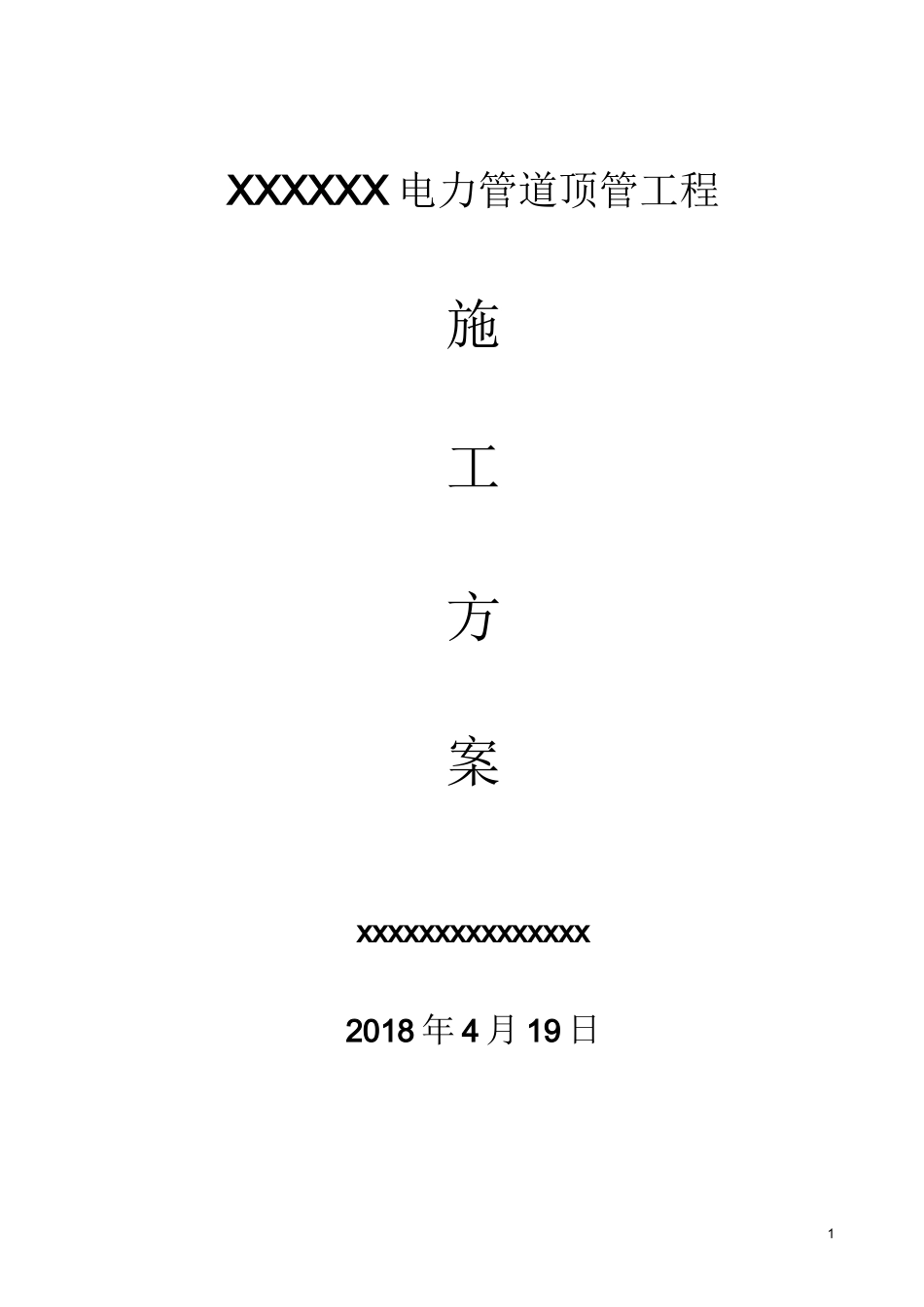

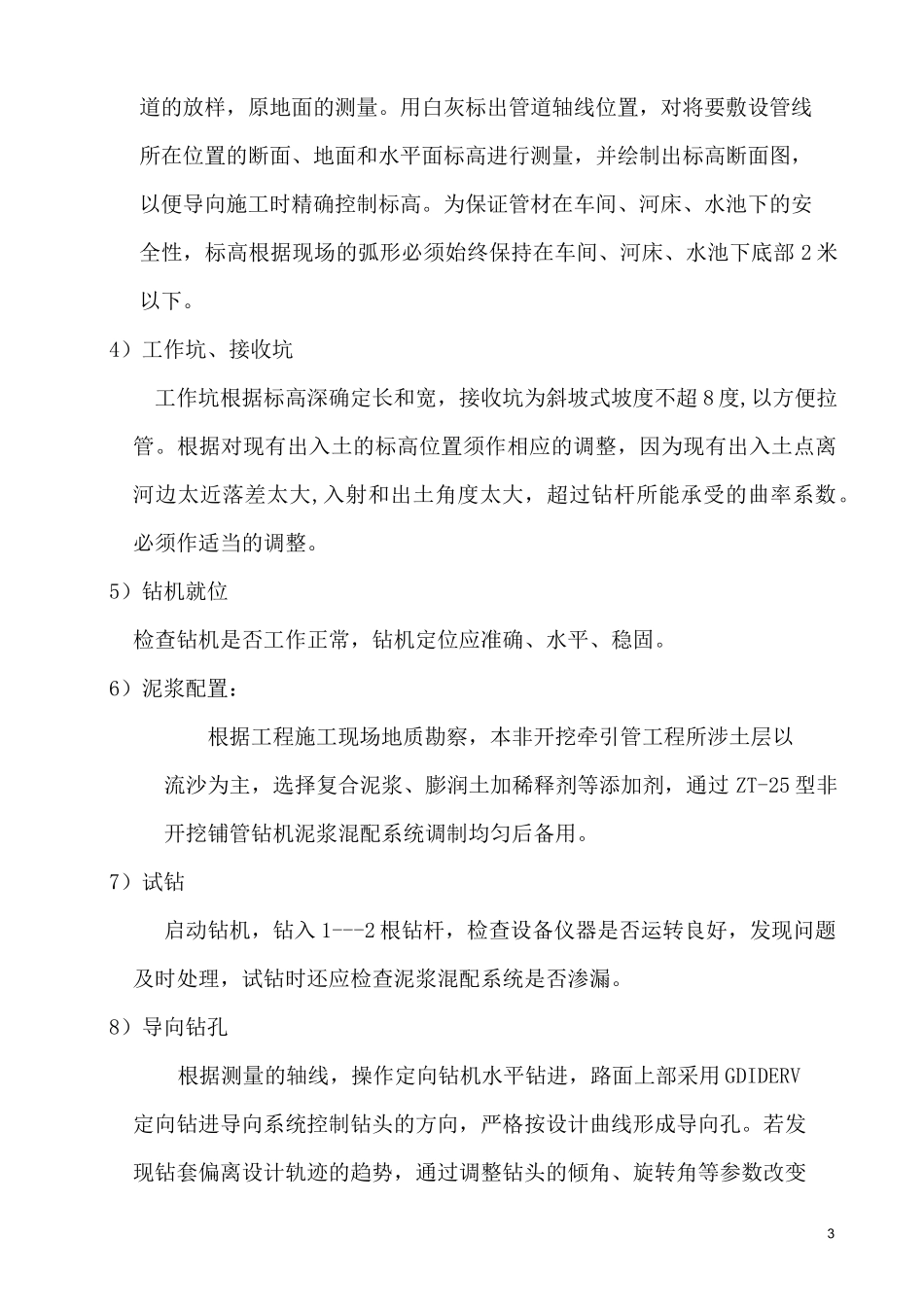

1XXXXXX 电力管道顶管工程施工方案xxxxxxxxxxxxxxx2018 年 4 月 19 日2XXXXXX 电力管道工程定向牵引管施工方案一、工程概况本工程为电力管道工程,采用微控导向牵引法施工。管材：工程质量：合格工程量：364m二、编制依据1、现场调查情况2、地址勘探资料3、施工图三、工期计划总工期为 20 天，（雨天和特殊情况除外）四、施工方案根据现场勘查工程位置、土质、管径等选定（32）型非开挖铺管钻机为本工程水平导向钻机机型，GDIDERV 定向钻进导向系统为本次工程的导向系统。1、施工方案（1）（见图）（2）钻孔曲线设计根据土质情况，施工场地的条件、钻杆的最小曲率半径，设计钻孔曲线（定向钻进铺管示意图）。3）测量定位根据设计资料，对所有导线点和水准点进行复测，根据结果进行管3道的放样，原地面的测量。用白灰标出管道轴线位置，对将要敷设管线所在位置的断面、地面和水平面标高进行测量，并绘制出标高断面图，以便导向施工时精确控制标高。为保证管材在车间、河床、水池下的安全性，标高根据现场的弧形必须始终保持在车间、河床、水池下底部 2 米以下。4）工作坑、接收坑工作坑根据标高深确定长和宽，接收坑为斜坡式坡度不超 8 度,以方便拉管。根据对现有出入土的标高位置须作相应的调整，因为现有出入土点离河边太近落差太大,入射和出土角度太大，超过钻杆所能承受的曲率系数。必须作适当的调整。5）钻机就位检查钻机是否工作正常，钻机定位应准确、水平、稳固。6）泥浆配置：根据工程施工现场地质勘察，本非开挖牵引管工程所涉土层以流沙为主，选择复合泥浆、膨润土加稀释剂等添加剂，通过 ZT-25 型非开挖铺管钻机泥浆混配系统调制均匀后备用。7）试钻启动钻机，钻入 1---2 根钻杆，检查设备仪器是否运转良好，发现问题及时处理，试钻时还应检查泥浆混配系统是否渗漏。8）导向钻孔根据测量的轴线，操作定向钻机水平钻进，路面上部采用 GDIDERV定向钻进导向系统控制钻头的方向，严格按设计曲线形成导向孔。若发现钻套偏离设计轨迹的趋势，通过调整钻头的倾角、旋转角等参数改变4钻头方向。导向孔完成后，对发射坑入土口、接收坑出土口标高和方位进行复核，确保按设计曲线成孔。施工过程中，密切注意钻进过程中的有扭矩、钻压突变、泥浆漏失等异常情况，发现问题立即停止施工，待查明原因后采取相应措施后施工。9）预（回）扩孔导向孔完成后，卸下起始杆和导向头，换回扩孔钻头进行回扩。在回扩过程中，加入特种复合泥浆...
