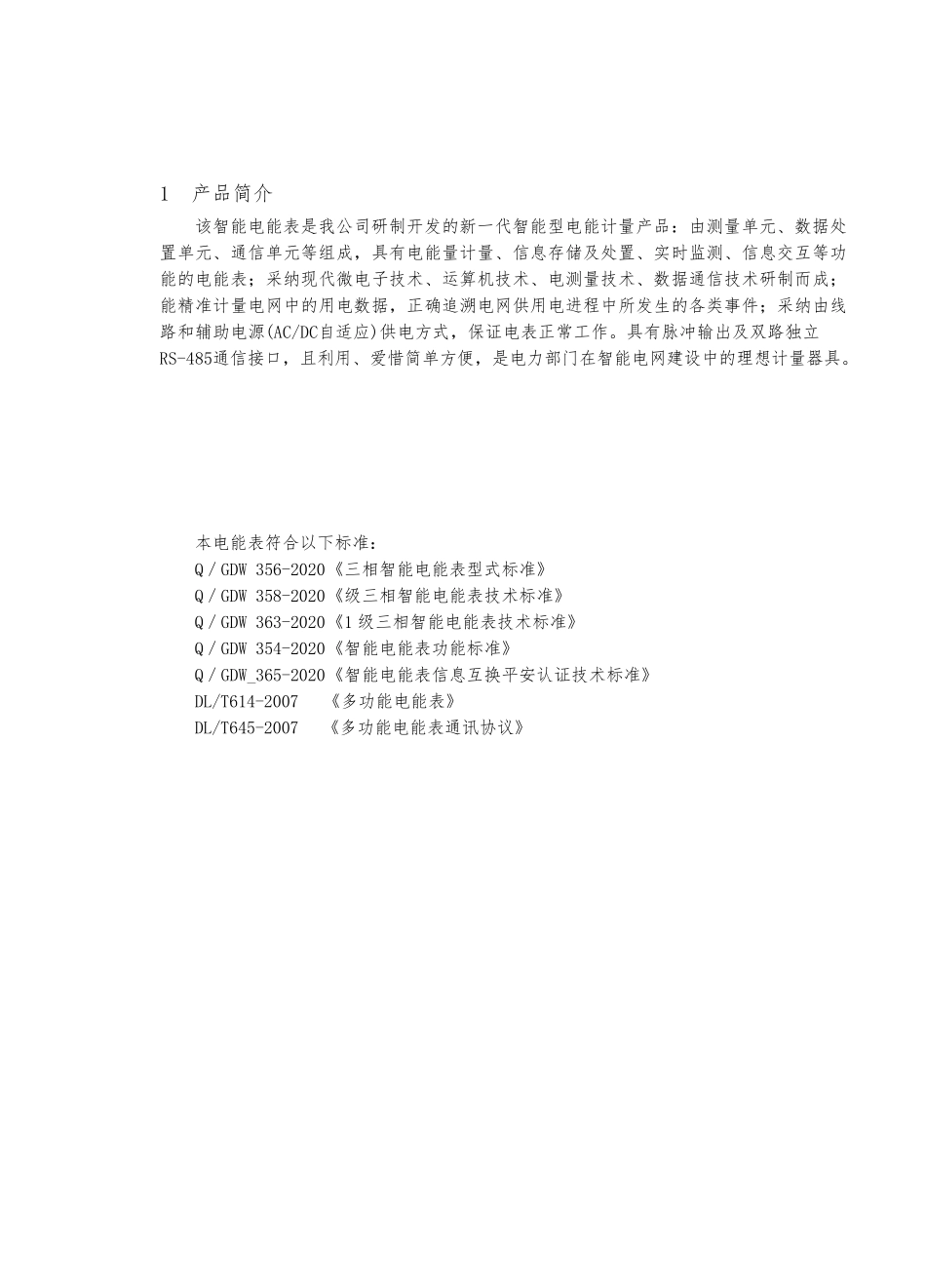

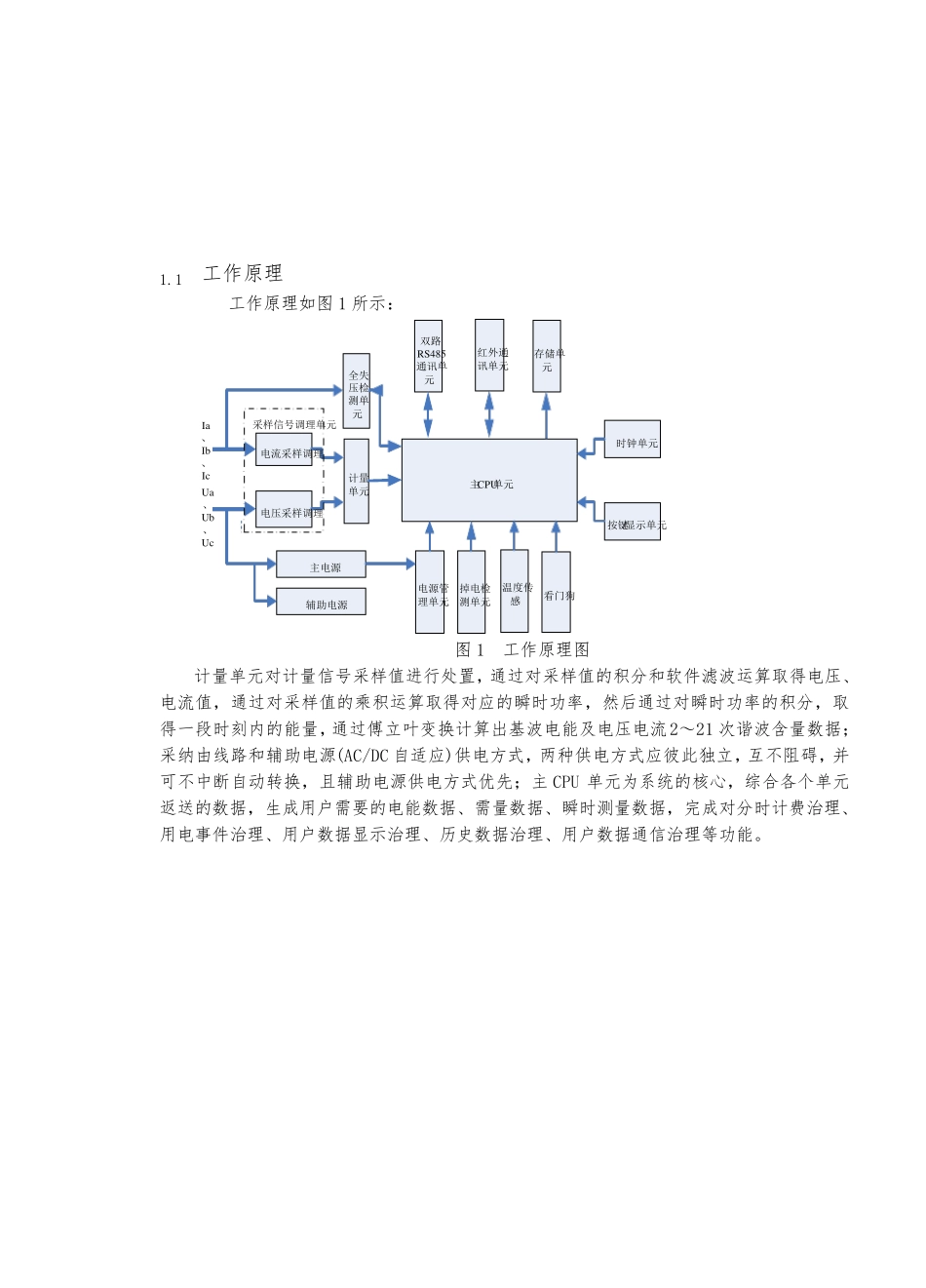

目 录 1 产品简介 该智能电能表是我公司研制开发的新一代智能型电能计量产品:由测量单元、数据处置单元、通信单元等组成,具有电能量计量、信息存储及处置、实时监测、信息交互等功能的电能表;采纳现代微电子技术、运算机技术、电测量技术、数据通信技术研制而成;能精准计量电网中的用电数据,正确追溯电网供用电进程中所发生的各类事件;采纳由线路和辅助电源(AC/DC自适应)供电方式,保证电表正常工作。具有脉冲输出及双路独立RS-485通信接口,且利用、爱惜简单方便,是电力部门在智能电网建设中的理想计量器具。 本电能表符合以下标准: Q/GDW 356-2020《三相智能电能表型式标准》 Q/GDW 358-2020《级三相智能电能表技术标准》 Q/GDW 363-2020《1 级三相智能电能表技术标准》 Q/GDW 354-2020《智能电能表功能标准》 Q/GDW_365-2020《智能电能表信息互换平安认证技术标准》 DL/T614-2007 《多功能电能表》 DL/T645-2007 《多功能电能表通讯协议》 1.1 工作原理 工作原理如图1 所示: 电压采样调理电流采样调理计量单元电源管理单元主电源辅助电源主CPU单元双路RS485通讯单元存储单元时钟单元按键/显示单元全失压检测单元看门狗温度传感Ua、Ub、UcIa、Ib、Ic采样信号调理单元红外通讯单元掉电检测单元 图1 工作原理图 计量单元对计量信号采样值进行处置,通过对采样值的积分和软件滤波运算取得电压、电流值,通过对采样值的乘积运算取得对应的瞬时功率,然后通过对瞬时功率的积分,取得一段时刻内的能量,通过傅立叶变换计算出基波电能及电压电流2~21 次谐波含量数据;采纳由线路和辅助电源(AC/DC 自适应)供电方式,两种供电方式应彼此独立,互不阻碍,并可不中断自动转换,且辅助电源供电方式优先;主CPU 单元为系统的核心,综合各个单元返送的数据,生成用户需要的电能数据、需量数据、瞬时测量数据,完成对分时计费治理、用电事件治理、用户数据显示治理、历史数据治理、用户数据通信治理等功能。 1.2 功能配置 序号 类型 功能列表 备注:代表:基本功能; 代表:特殊功能 备注 1. 计量 功能 组合有功电能、正反向有功总电能、正反向各费率有功电能、正向分相有功电能、四象限无功电能、组合无功电能1、组合无功电能2、正向有功最大需量、正向有功各费率最大需量、反向有功最大需量、反向有功各费率最大需量等计量功能 关联电能、基波电能、谐波电能、视在电能 2. 冻结 结...
