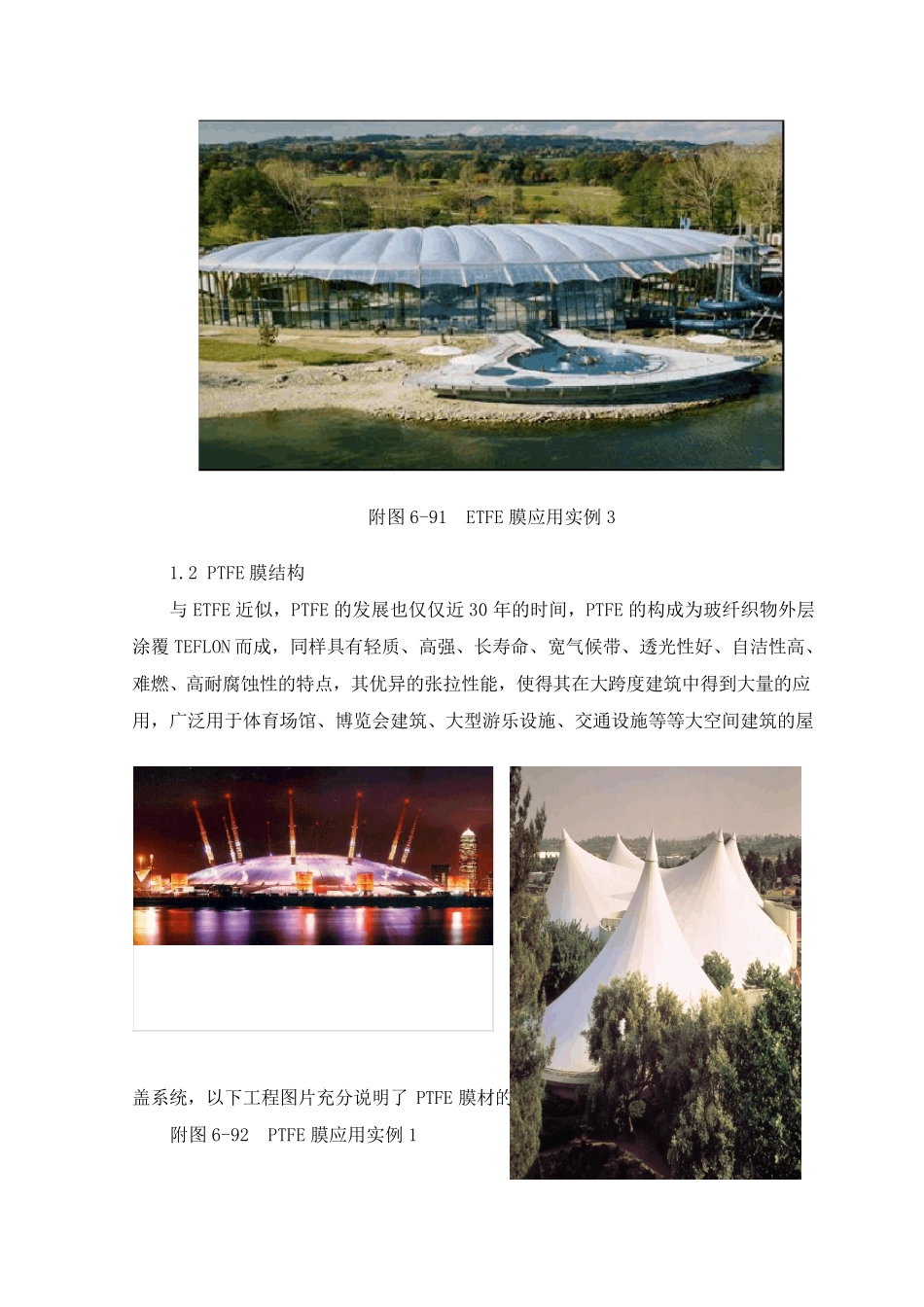

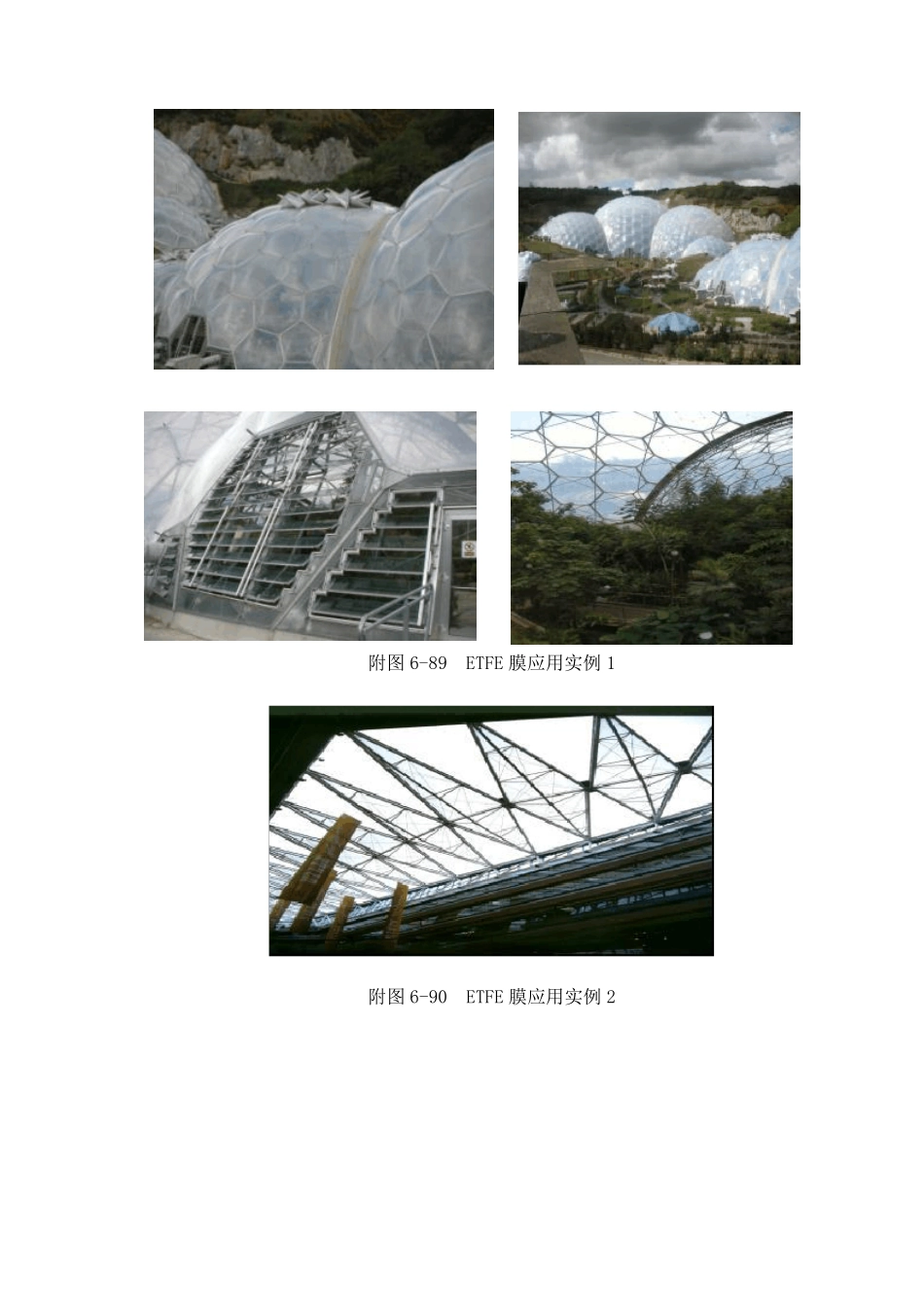

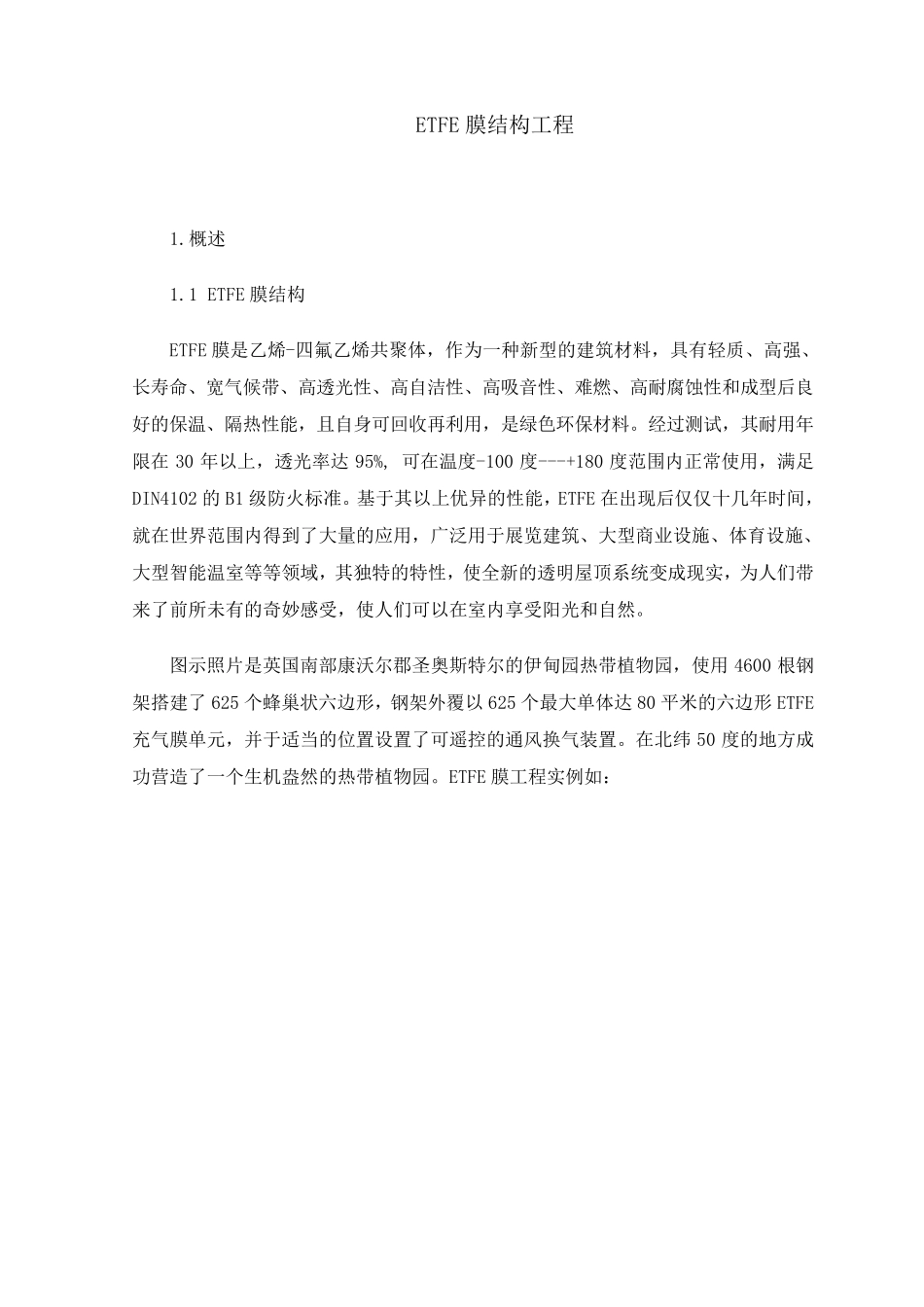

ETFE 膜结构工程 1.概述 1.1 ETFE 膜结构 ETFE 膜是乙烯-四氟乙烯共聚体，作为一种新型的建筑材料，具有轻质、高强、长寿命、宽气候带、高透光性、高自洁性、高吸音性、难燃、高耐腐蚀性和成型后良好的保温、隔热性能，且自身可回收再利用，是绿色环保材料。经过测试，其耐用年限在30 年以上，透光率达95%, 可在温度-100 度---+180 度范围内正常使用，满足DIN4102 的B1 级防火标准。基于其以上优异的性能，ETFE 在出现后仅仅十几年时间，就在世界范围内得到了大量的应用，广泛用于展览建筑、大型商业设施、体育设施、大型智能温室等等领域，其独特的特性，使全新的透明屋顶系统变成现实，为人们带来了前所未有的奇妙感受，使人们可以在室内享受阳光和自然。 图示照片是英国南部康沃尔郡圣奥斯特尔的伊甸园热带植物园，使用4600 根钢架搭建了625 个蜂巢状六边形，钢架外覆以625 个最大单体达80 平米的六边形ETFE充气膜单元，并于适当的位置设置了可遥控的通风换气装置。在北纬50 度的地方成功营造了一个生机盎然的热带植物园。ETFE 膜工程实例如： 附图6-89 ETFE 膜应用实例 1 附图6-90 ETFE 膜应用实例 2 附图6-91 ETFE 膜应用实例3 1.2 PTFE 膜结构 与ETFE 近似，PTFE 的发展也仅仅近30 年的时间，PTFE 的构成为玻纤织物外层涂覆TEFLON 而成，同样具有轻质、高强、长寿命、宽气候带、透光性好、自洁性高、难燃、高耐腐蚀性的特点，其优异的张拉性能，使得其在大跨度建筑中得到大量的应用，广泛用于体育场馆、博览会建筑、大型游乐设施、交通设施等等大空间建筑的屋盖系统，以下工程图片充分说明了PTFE 膜材的广泛用途。 附图6-92 PTFE 膜应用实例1 附图6-93 PTFE 膜应用实例2 2. ETFE 与PTFE（Fabrasorb）建筑膜材简介 2.1 ETFE 2.1.1 分子组成： 材料分子组成 25% ethene, 75% tetrafluorethene-monomere（乙烯-四氟乙烯共聚物）。ETFE 为热可塑性氟素树脂。 附图6-94 ETFE 分子组成 涂层材料：ETFE 附图6-95 ETFE 涂层示意 2.1.2 性能特点∶高透光率：最大可达90%以上；耐热：熔点为270℃；耐药品：不易发生化学反应；非粘着： 自洁性好；自重轻、大跨度、自由度好；表面可印图案、减少透光度；可回收再利用；每个单元跨度受限制；耐久年限∶30 年。 膜材制造商∶ Dupon， 3M ，旭硝子等。 2.1.3 ETFE 膜材料技术数据 附表6-60 ETFE 膜材料技术数据 重 量...
