GG1A-12(F)固定式高压开关柜的结构与参数及操作程序VIP免费

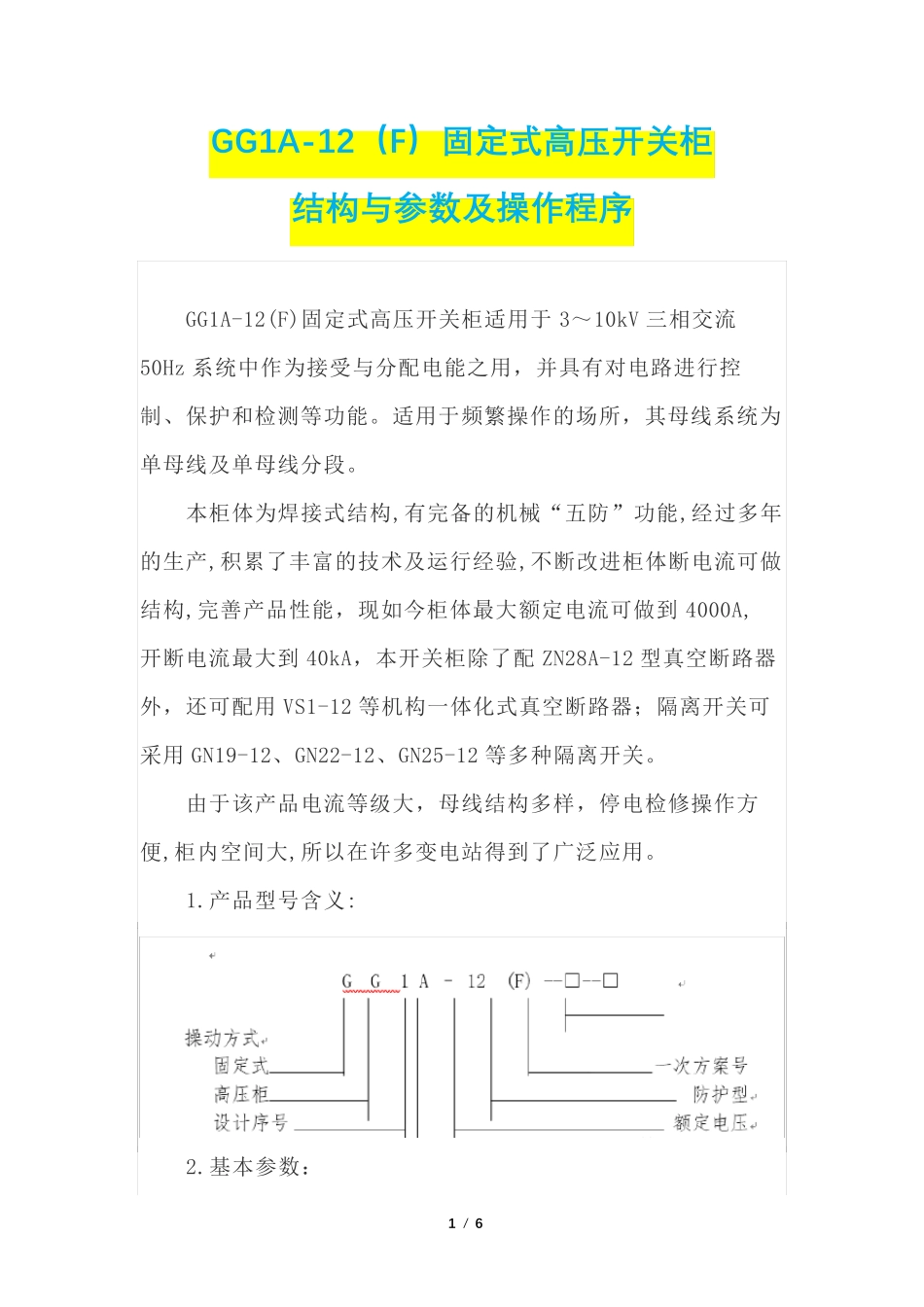

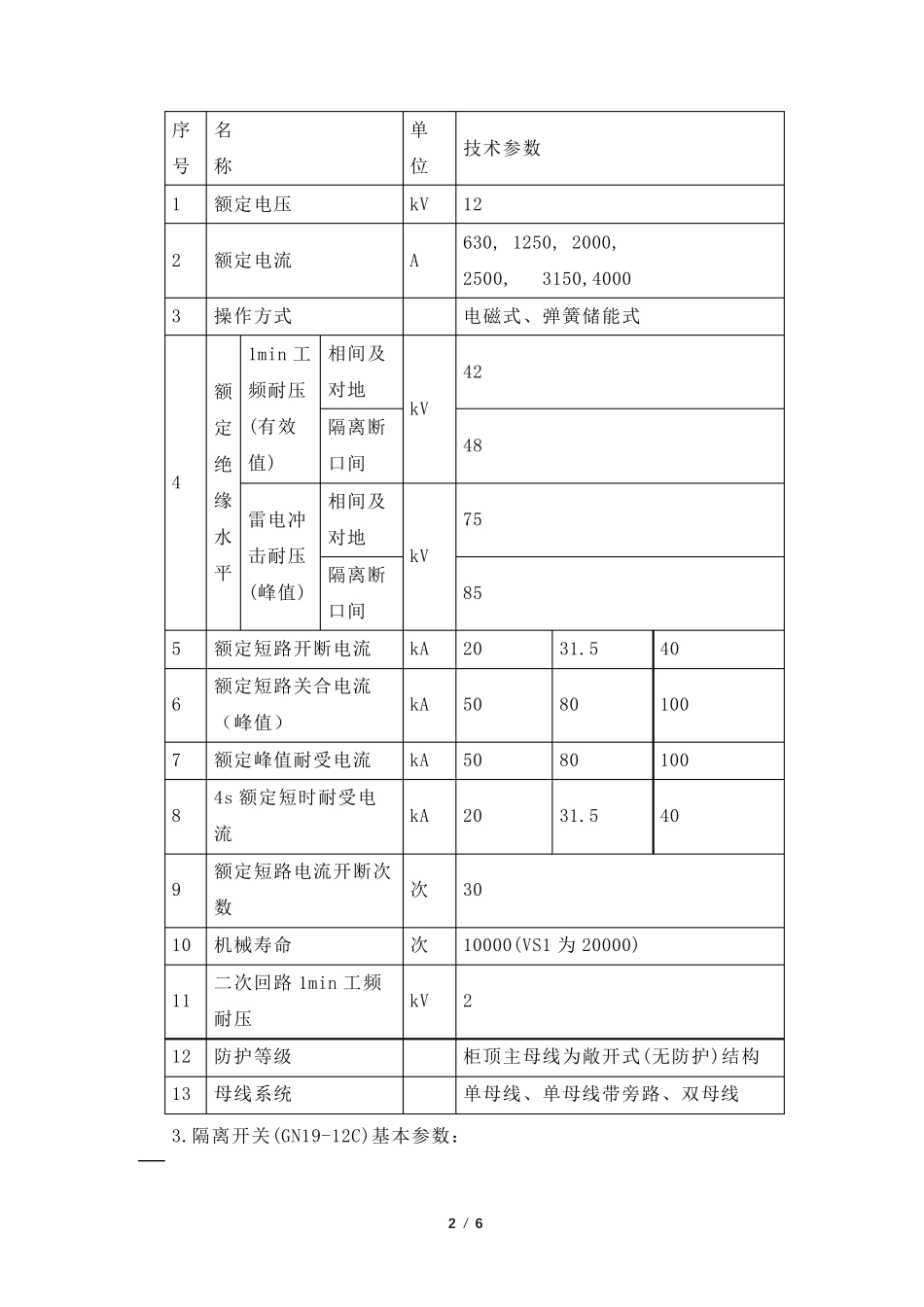

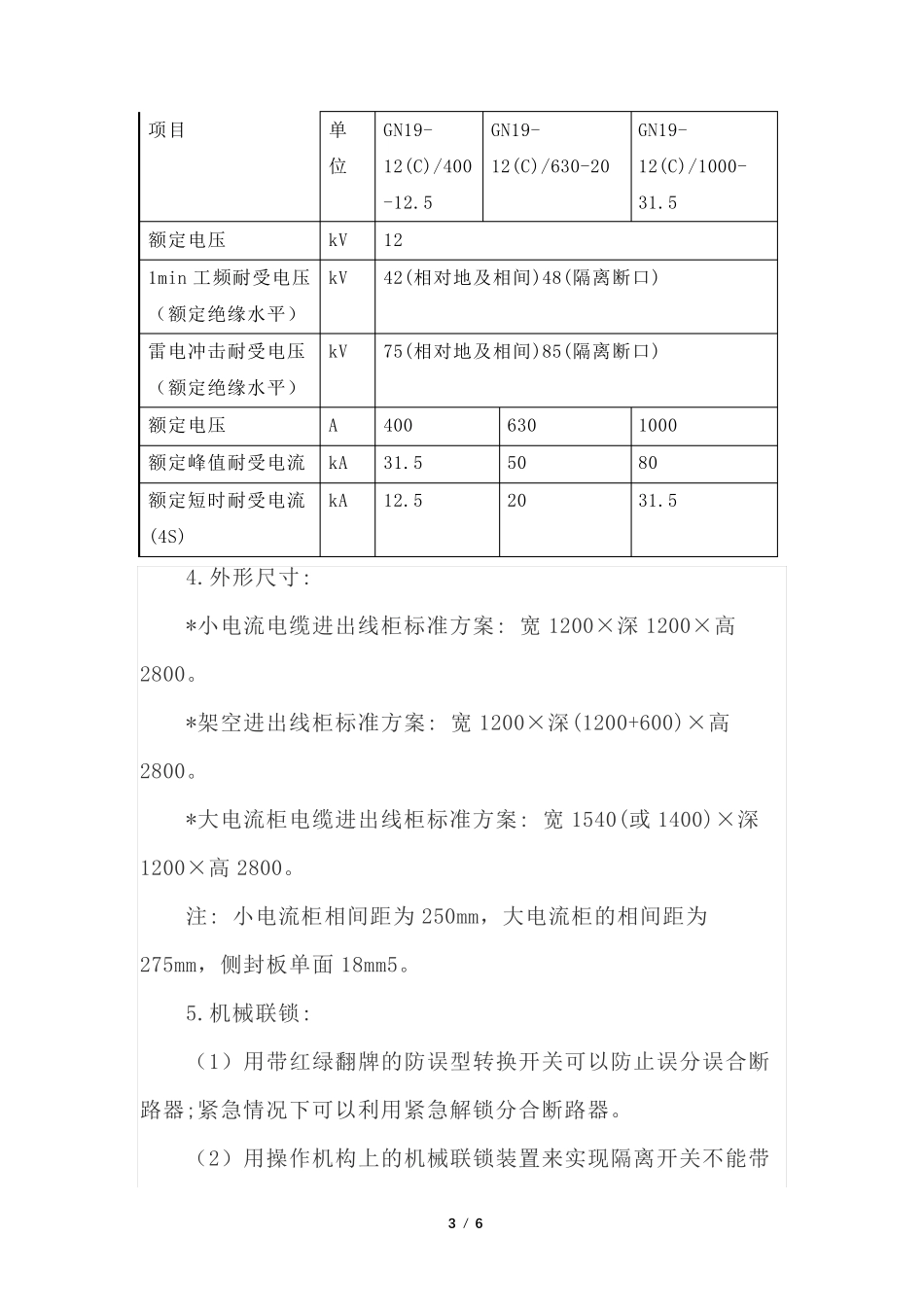

1 / 6 GG1A-12（F）固定式高压开关柜 结构与参数及操作程序 GG1A-12(F)固定式高压开关柜适用于3～10kV 三相交流50Hz 系统中作为接受与分配电能之用，并具有对电路进行控制、保护和检测等功能。适用于频繁操作的场所，其母线系统为单母线及单母线分段。 本柜体为焊接式结构,有完备的机械“五防”功能,经过多年的生产,积累了丰富的技术及运行经验,不断改进柜体断电流可做结构,完善产品性能，现如今柜体最大额定电流可做到4000A, 开断电流最大到40kA，本开关柜除了配ZN28A-12 型真空断路器外，还可配用VS1-12 等机构一体化式真空断路器；隔离开关可采用GN19-12、GN22-12、GN25-12 等多种隔离开关。 由于该产品电流等级大，母线结构多样，停电检修操作方便,柜内空间大,所以在许多变电站得到了广泛应用。 1.产品型号含义: 2.基本参数： 2 / 6 序号 名 称 单位 技术参数 1 额定电压 kV 12 2 额定电流 A 630, 1250, 2000, 2500, 3150,4000 3 操作方式 电磁式、弹簧储能式 4 额定绝缘水平 1min 工频耐压(有效值) 相间及对地 kV 42 隔离断口间 48 雷电冲击耐压(峰值) 相间及对地 kV 75 隔离断口间 85 5 额定短路开断电流 kA 20 31.5 40 6 额定短路关合电流（峰值） kA 50 80 100 7 额定峰值耐受电流 kA 50 80 100 8 4s 额定短时耐受电流 kA 20 31.5 40 9 额定短路电流开断次数 次 30 10 机械寿命 次 10000(VS1 为20000) 11 二次回路1min 工频耐压 kV 2 12 防护等级 柜顶主母线为敞开式(无防护)结构 13 母线系统 单母线、单母线带旁路、双母线 3.隔离开关(GN19-12C)基本参数： 3 / 6 项目 单位 GN19-12(C)/400-12.5 GN19-12(C)/630-20 GN19-12(C)/1000-31.5 额定电压 kV 12 1min 工频耐受电压（额定绝缘水平） kV 42(相对地及相间)48(隔离断口) 雷电冲击耐受电压（额定绝缘水平） kV 75(相对地及相间)85(隔离断口) 额定电压 A 400 630 1000 额定峰值耐受电流 kA 31.5 50 80 额定短时耐受电流(4S) kA 12.5 20 31.5 4.外形尺寸: *小电流电缆进出线柜标准方案: 宽1200×深1200×高2800。 *架空进出线柜标准方案: 宽1200×深(1200+600)×高2800。 *大电流柜电缆进出线柜标准方案: 宽1540(或1400)×深1200×高2800。 注: 小电流柜相间距为250mm，大电流柜的相间距为275mm，侧封板单面18mm5。 5.机械联锁: （1）...
