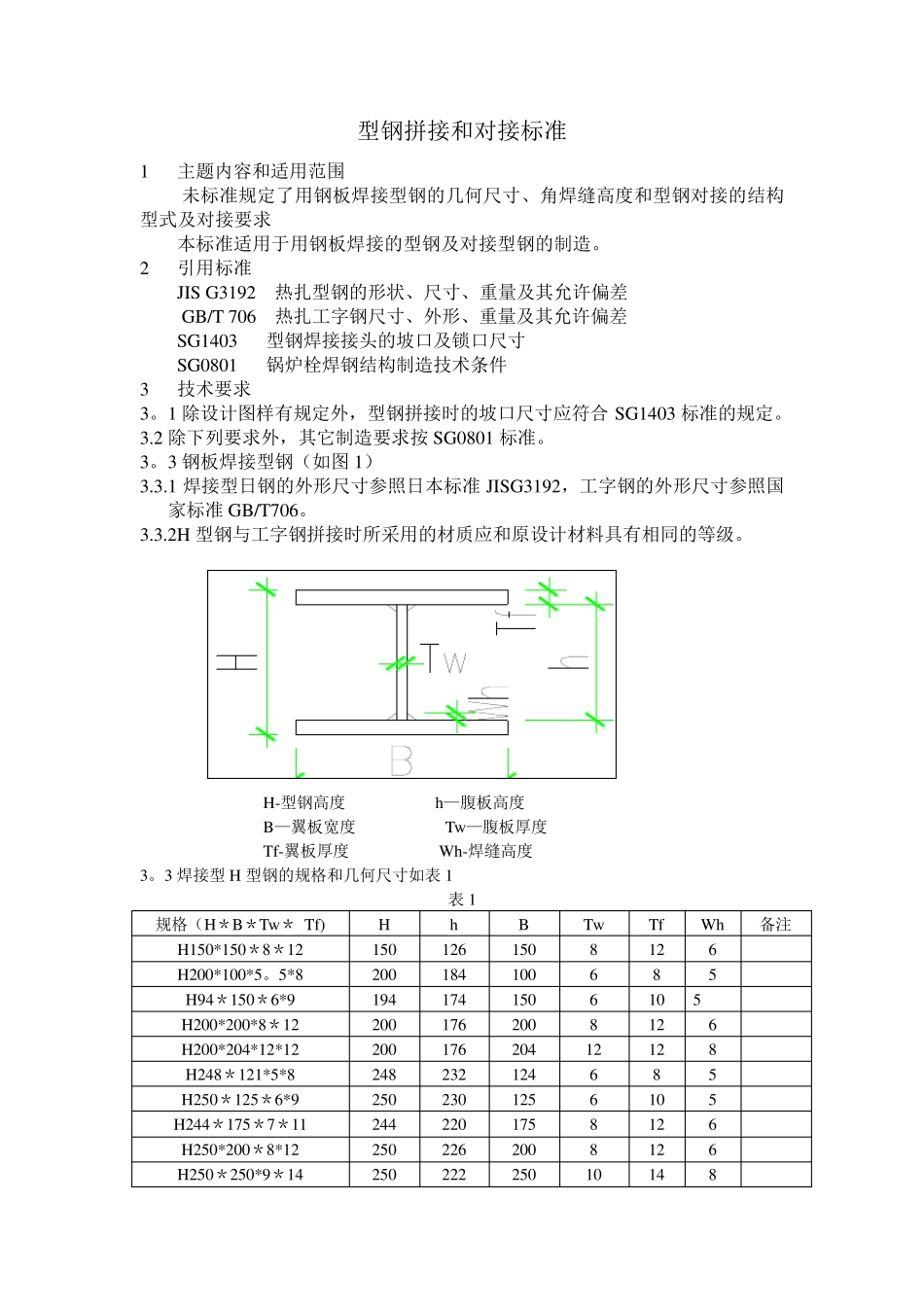

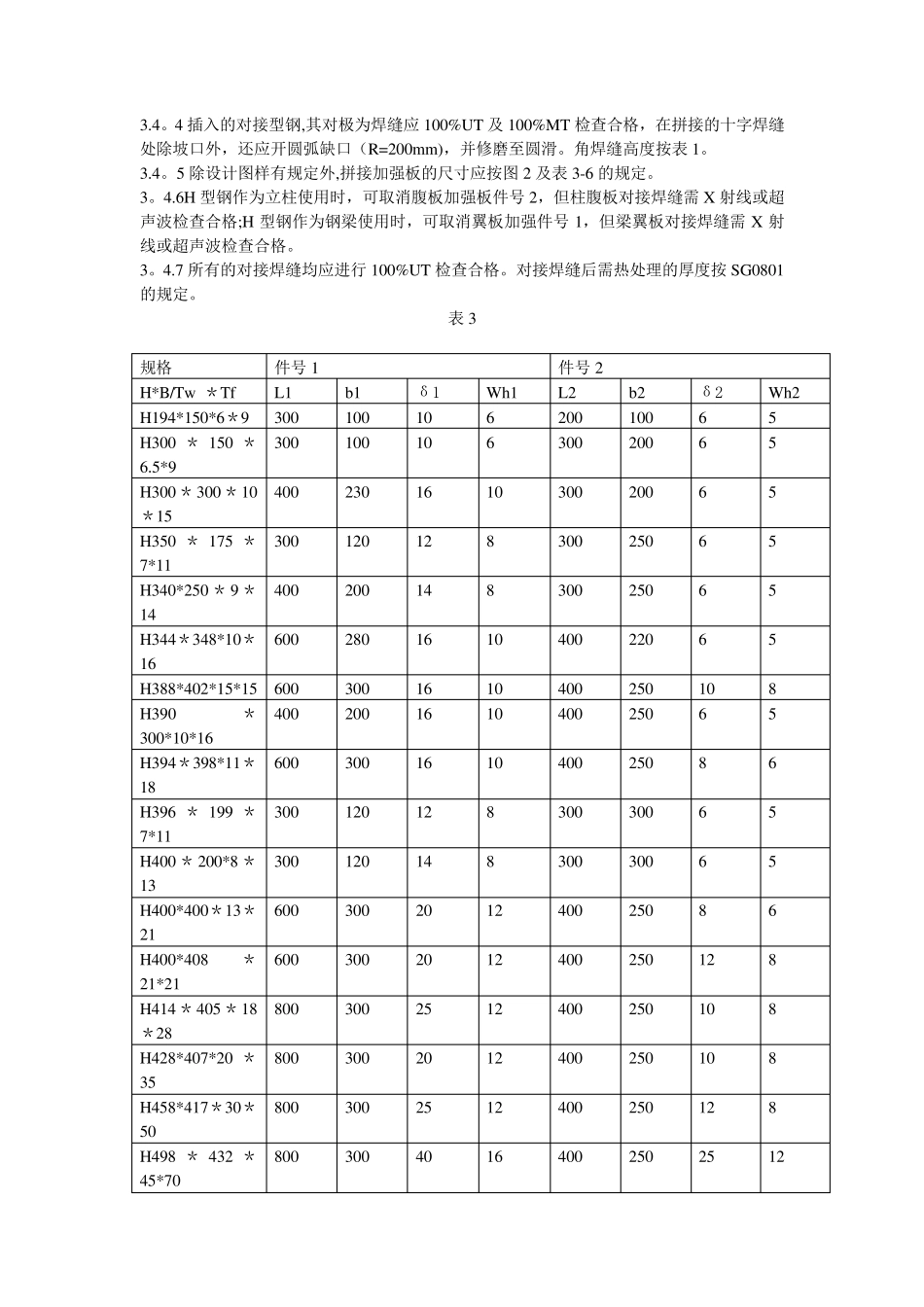

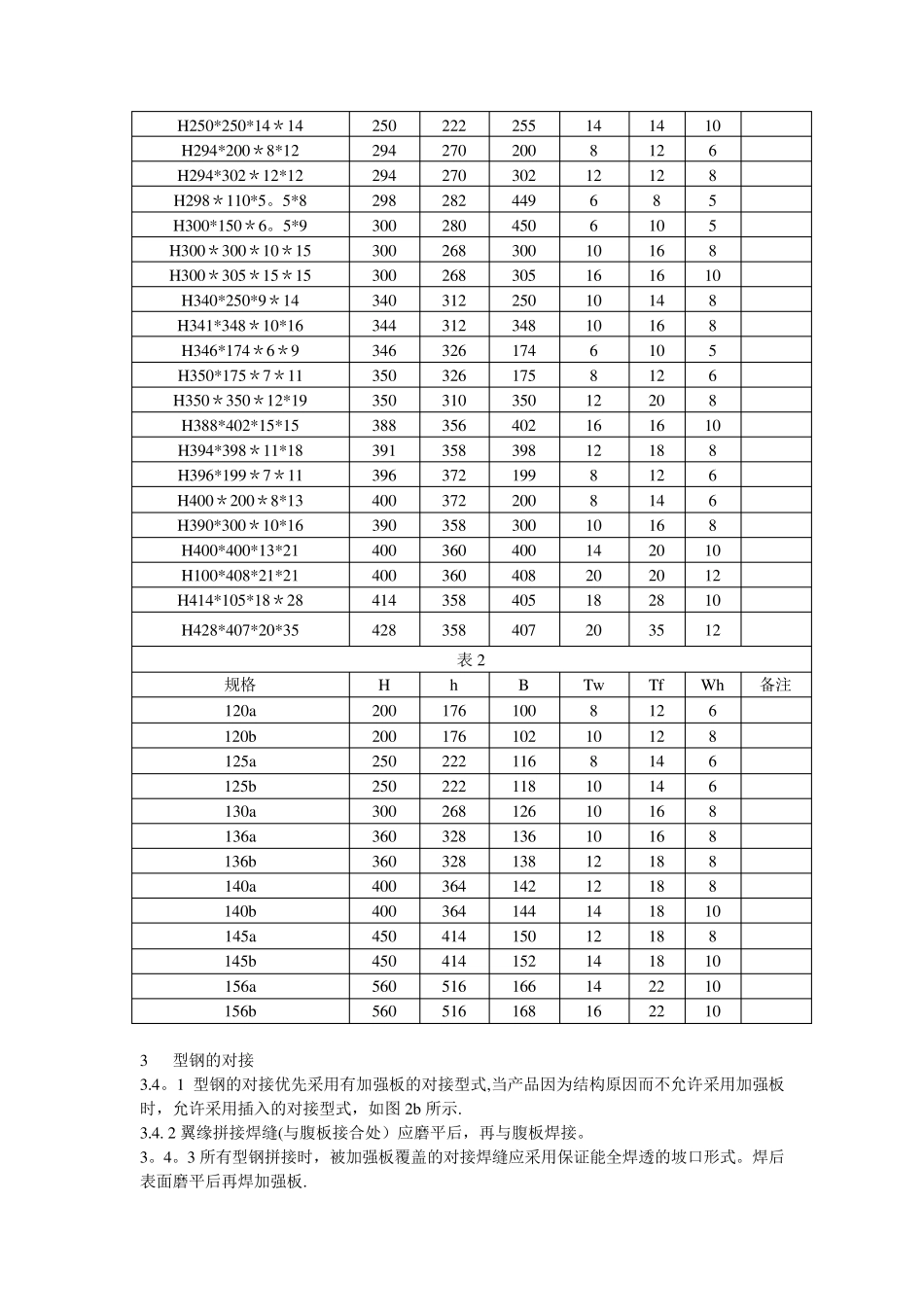

型钢拼接和对接标准 1 主题内容和适用范围 未标准规定了用钢板焊接型钢的几何尺寸、角焊缝高度和型钢对接的结构型式及对接要求 本标准适用于用钢板焊接的型钢及对接型钢的制造。 2 引用标准 JIS G3192 热扎型钢的形状、尺寸、重量及其允许偏差 GB/T 706 热扎工字钢尺寸、外形、重量及其允许偏差 SG1403 型钢焊接接头的坡口及锁口尺寸 SG0801 锅炉栓焊钢结构制造技术条件 3 技术要求 3。1 除设计图样有规定外，型钢拼接时的坡口尺寸应符合SG1403 标准的规定。 3.2 除下列要求外，其它制造要求按SG0801 标准。 3。3 钢板焊接型钢（如图1） 3.3.1 焊接型日钢的外形尺寸参照日本标准JISG3192，工字钢的外形尺寸参照国家标准GB/T706。 3.3.2H 型钢与工字钢拼接时所采用的材质应和原设计材料具有相同的等级。 H-型钢高度 h—腹板高度 B—翼板宽度 Tw—腹板厚度 Tf-翼板厚度 Wh-焊缝高度 3。3 焊接型H 型钢的规格和几何尺寸如表1 表1 规格（H＊B＊Tw＊ Tf) H h B Tw Tf Wh 备注 H150*150＊8＊12 150 126 150 8 12 6 H200*100*5。5*8 200 184 100 6 8 5 H94＊150＊6*9 194 174 150 6 10 5 H200*200*8＊12 200 176 200 8 12 6 H200*204*12*12 200 176 204 12 12 8 H248＊121*5*8 248 232 124 6 8 5 H250＊125＊6*9 250 230 125 6 10 5 H244＊175＊7＊11 244 220 175 8 12 6 H250*200＊8*12 250 226 200 8 12 6 H250＊250*9＊14 250 222 250 10 14 8 H250*250*14＊14 250 222 255 14 14 10 H294*200＊8*12 294 270 200 8 12 6 H294*302＊12*12 294 270 302 12 12 8 H298＊110*5。5*8 298 282 449 6 8 5 H300*150＊6。5*9 300 280 450 6 10 5 H300＊300＊10＊15 300 268 300 10 16 8 H300＊305＊15＊15 300 268 305 16 16 10 H340*250*9＊14 340 312 250 10 14 8 H341*348＊10*16 344 312 348 10 16 8 H346*174＊6＊9 346 326 174 6 10 5 H350*175＊7＊11 350 326 175 8 12 6 H350＊350＊12*19 350 310 350 12 20 8 H388*402*15*15 388 356 402 16 16 10 H394*398＊11*18 391 358 398 12 18 8 H396*199＊7＊11 396 372 199 8 12 6 H400＊200＊8*13 400 372 200 8 14 6 H390*300＊10*16 390 358 300 10 16...
