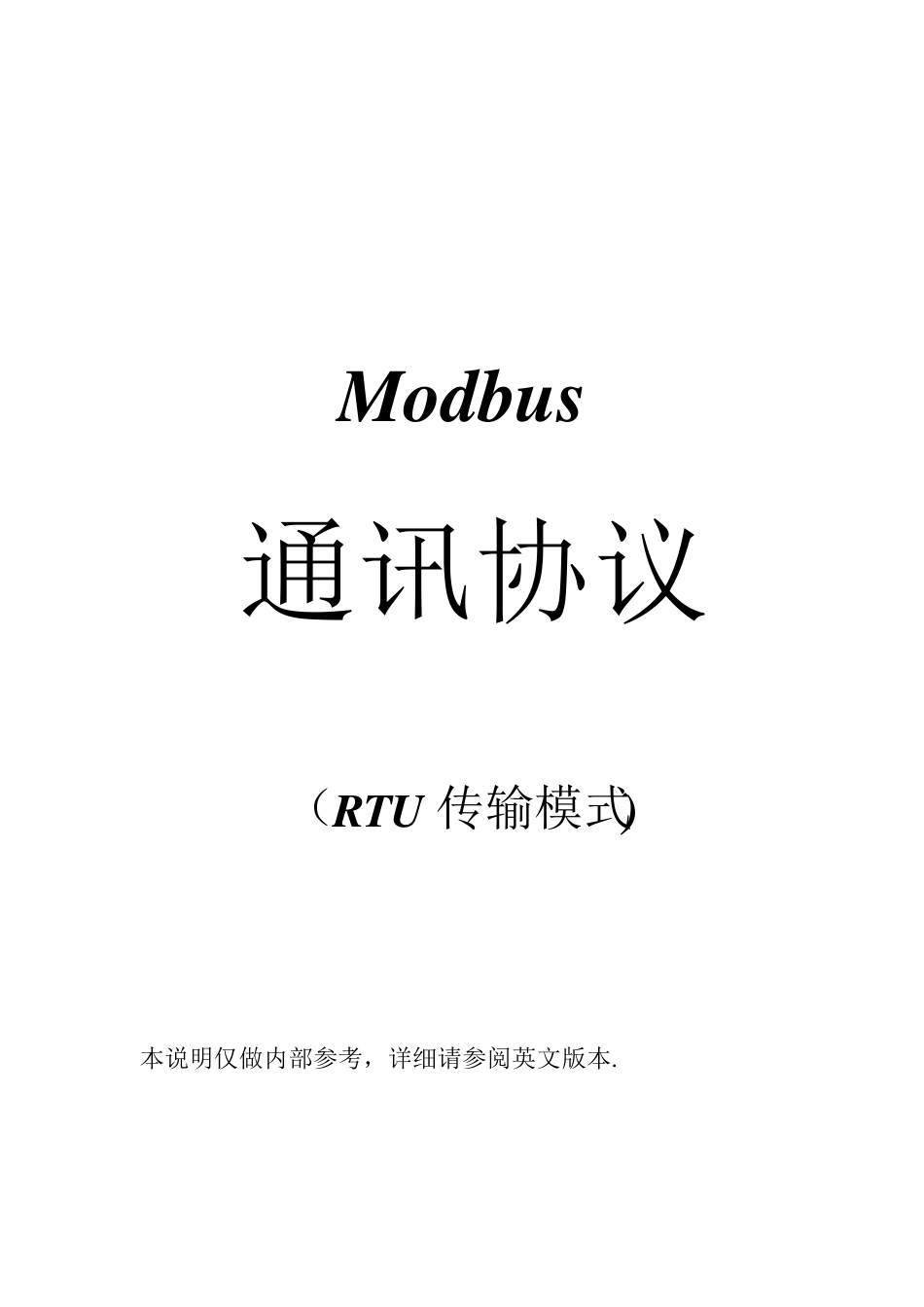

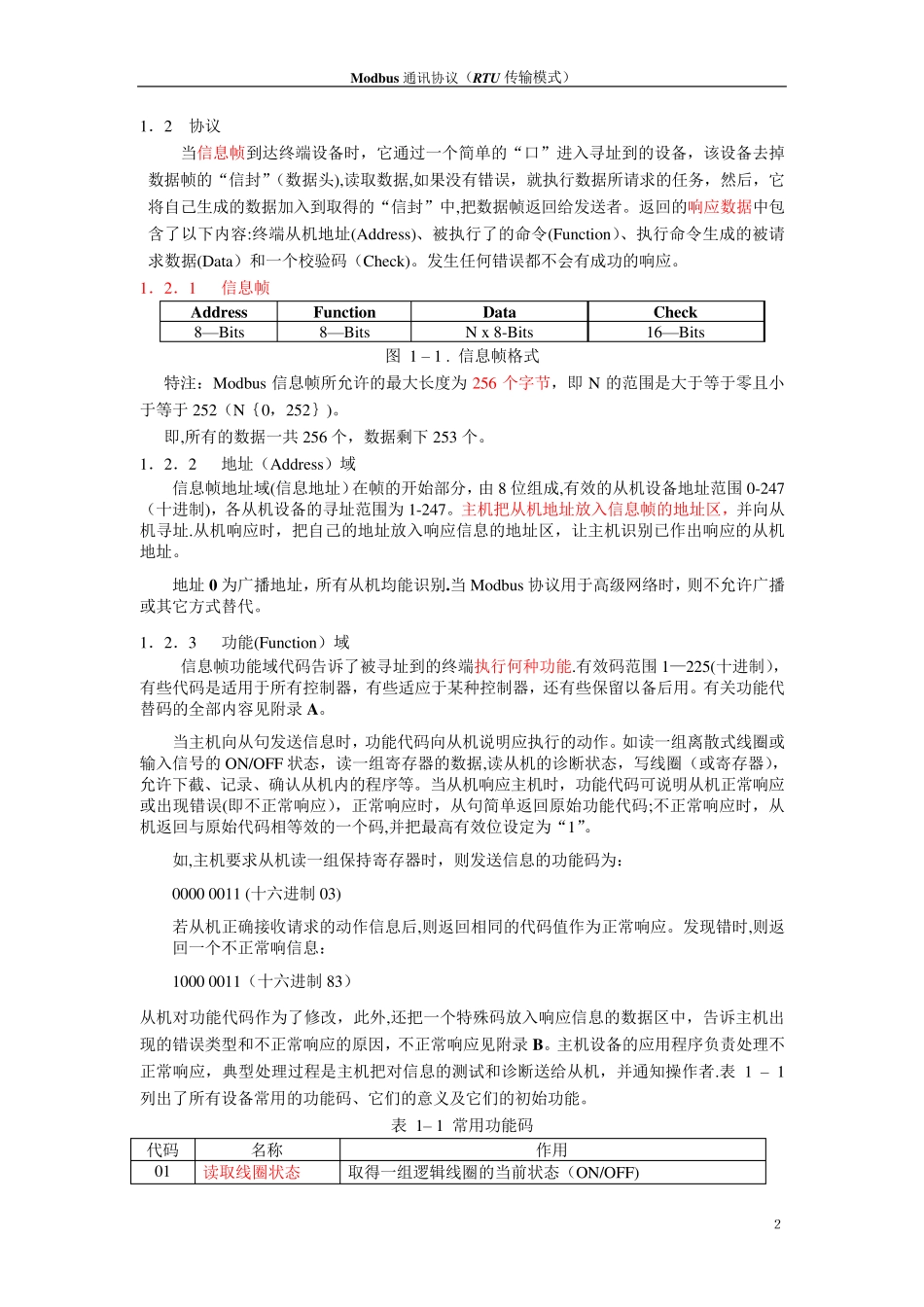

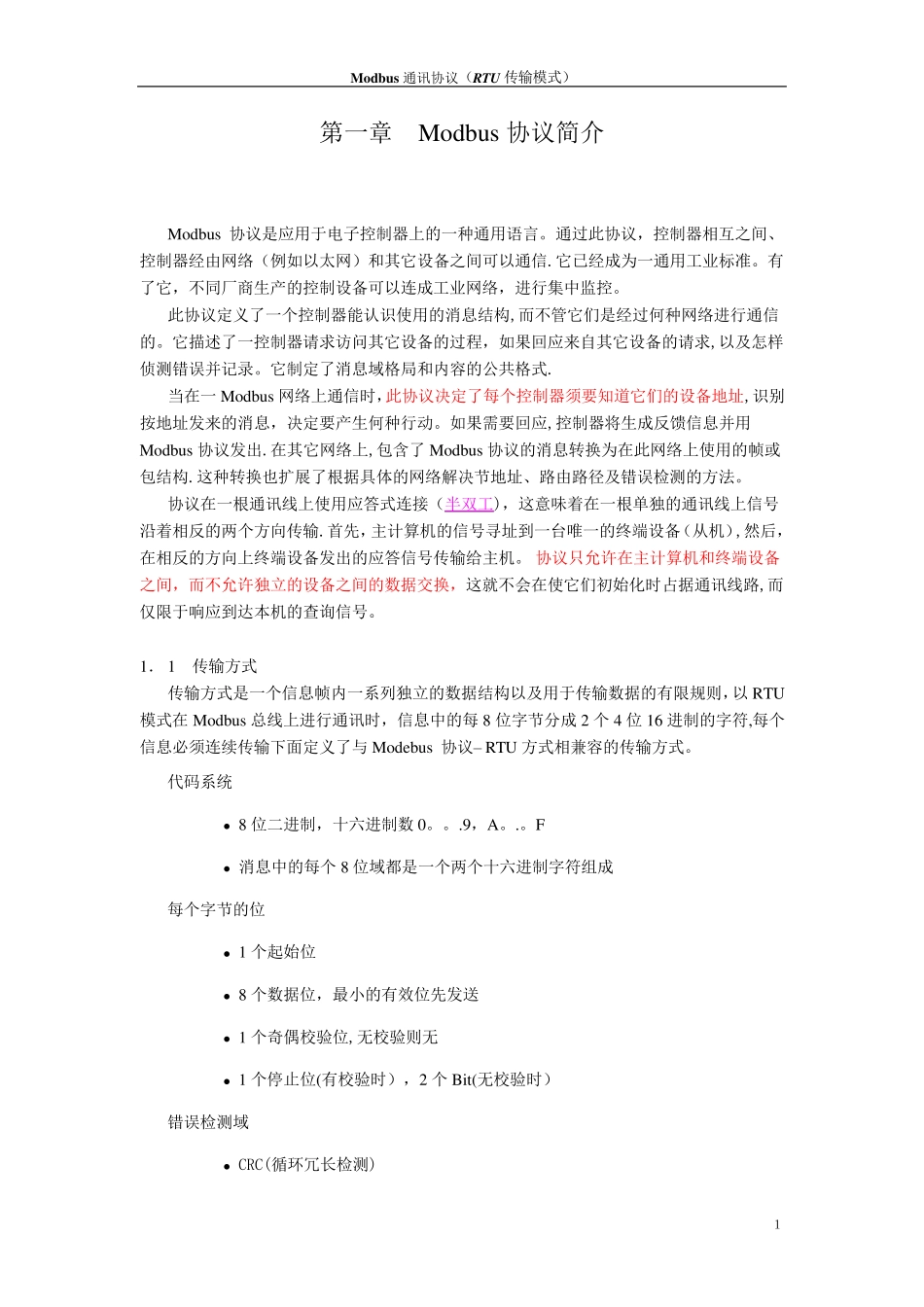

Modbus 通讯协议 （RTU 传输模式) 本说明仅做内部参考，详细请参阅英文版本. Modbus 通讯协议（RTU 传输模式） １ 第一章 Modbus 协议简介 Modbus 协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信.它已经成为一通用工业标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。 此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程，如果回应来自其它设备的请求,以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式. 当在一Modbus 网络上通信时，此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息，决定要产生何种行动。如果需要回应,控制器将生成反馈信息并用Modbus 协议发出.在其它网络上,包含了Modbus 协议的消息转换为在此网络上使用的帧或包结构.这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。 协议在一根通讯线上使用应答式连接（半双工)，这意味着在一根单独的通讯线上信号沿着相反的两个方向传输.首先，主计算机的信号寻址到一台唯一的终端设备（从机）,然后，在相反的方向上终端设备发出的应答信号传输给主机。 协议只允许在主计算机和终端设备之间，而不允许独立的设备之间的数据交换，这就不会在使它们初始化时占据通讯线路,而仅限于响应到达本机的查询信号。 1． 1 传输方式 传输方式是一个信息帧内一系列独立的数据结构以及用于传输数据的有限规则，以RTU模式在Modbus 总线上进行通讯时，信息中的每8 位字节分成2 个4 位16 进制的字符,每个信息必须连续传输下面定义了与Modebus 协议– RTU 方式相兼容的传输方式。 代码系统 • 8 位二进制，十六进制数0。。.9，A。.。F • 消息中的每个8 位域都是一个两个十六进制字符组成 每个字节的位 • 1 个起始位 • 8 个数据位，最小的有效位先发送 • 1 个奇偶校验位,无校验则无 • 1 个停止位(有校验时），2 个Bit(无校验时） 错误检测域 • CRC(循环冗长检测) Modbus 通讯协议（RTU 传输模式） ２ 1．2 协议 当信息帧到达终端设备时，它通过一个简单的“口”进入寻址到的设备，该设备去掉数据帧的“信封”（数据头),读取数据,如果没有错误，就执行数据所请求的任务，然后，它将自己生成的数据加入到取...
