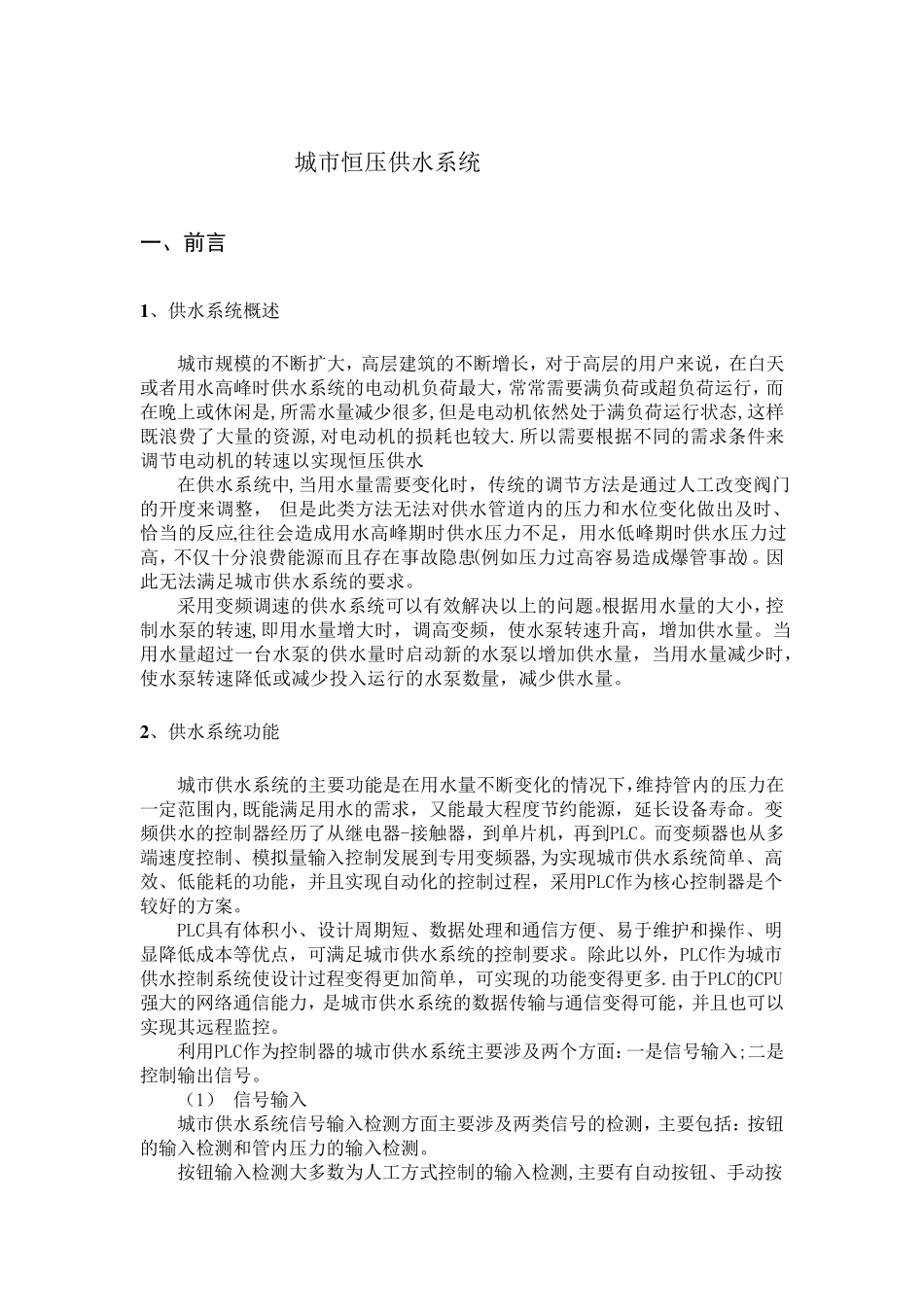

城市恒压供水系统 一、前言 1、供水系统概述 城市规模的不断扩大，高层建筑的不断增长，对于高层的用户来说，在白天或者用水高峰时供水系统的电动机负荷最大，常常需要满负荷或超负荷运行，而在晚上或休闲是,所需水量减少很多,但是电动机依然处于满负荷运行状态,这样既浪费了大量的资源,对电动机的损耗也较大.所以需要根据不同的需求条件来调节电动机的转速以实现恒压供水. 在供水系统中,当用水量需要变化时，传统的调节方法是通过人工改变阀门的开度来调整， 但是此类方法无法对供水管道内的压力和水位变化做出及时、恰当的反应,往往会造成用水高峰期时供水压力不足，用水低峰期时供水压力过高，不仅十分浪费能源而且存在事故隐患(例如压力过高容易造成爆管事故)。因此无法满足城市供水系统的要求。 采用变频调速的供水系统可以有效解决以上的问题。根据用水量的大小，控制水泵的转速,即用水量增大时，调高变频，使水泵转速升高，增加供水量。当用水量超过一台水泵的供水量时启动新的水泵以增加供水量，当用水量减少时，使水泵转速降低或减少投入运行的水泵数量，减少供水量。 2、供水系统功能 城市供水系统的主要功能是在用水量不断变化的情况下，维持管内的压力在一定范围内,既能满足用水的需求，又能最大程度节约能源，延长设备寿命。变频供水的控制器经历了从继电器-接触器，到单片机，再到PLC。而变频器也从多端速度控制、模拟量输入控制发展到专用变频器,为实现城市供水系统简单、高效、低能耗的功能，并且实现自动化的控制过程，采用PLC作为核心控制器是个较好的方案。 PLC具有体积小、设计周期短、数据处理和通信方便、易于维护和操作、明显降低成本等优点，可满足城市供水系统的控制要求。除此以外，PLC作为城市供水控制系统使设计过程变得更加简单，可实现的功能变得更多.由于PLC的CPU强大的网络通信能力，是城市供水系统的数据传输与通信变得可能，并且也可以实现其远程监控。 利用PLC作为控制器的城市供水系统主要涉及两个方面：一是信号输入;二是控制输出信号。 （1） 信号输入 城市供水系统信号输入检测方面主要涉及两类信号的检测，主要包括：按钮的输入检测和管内压力的输入检测。 按钮输入检测大多数为人工方式控制的输入检测,主要有自动按钮、手动按钮、水泵工频启动按钮、水泵变频运行按钮,以及变频加、减按钮等。 管内压力输入按钮：管内压力输入为模拟量输入，通过压力传感器安置于适当的位置上，将检测值反...
