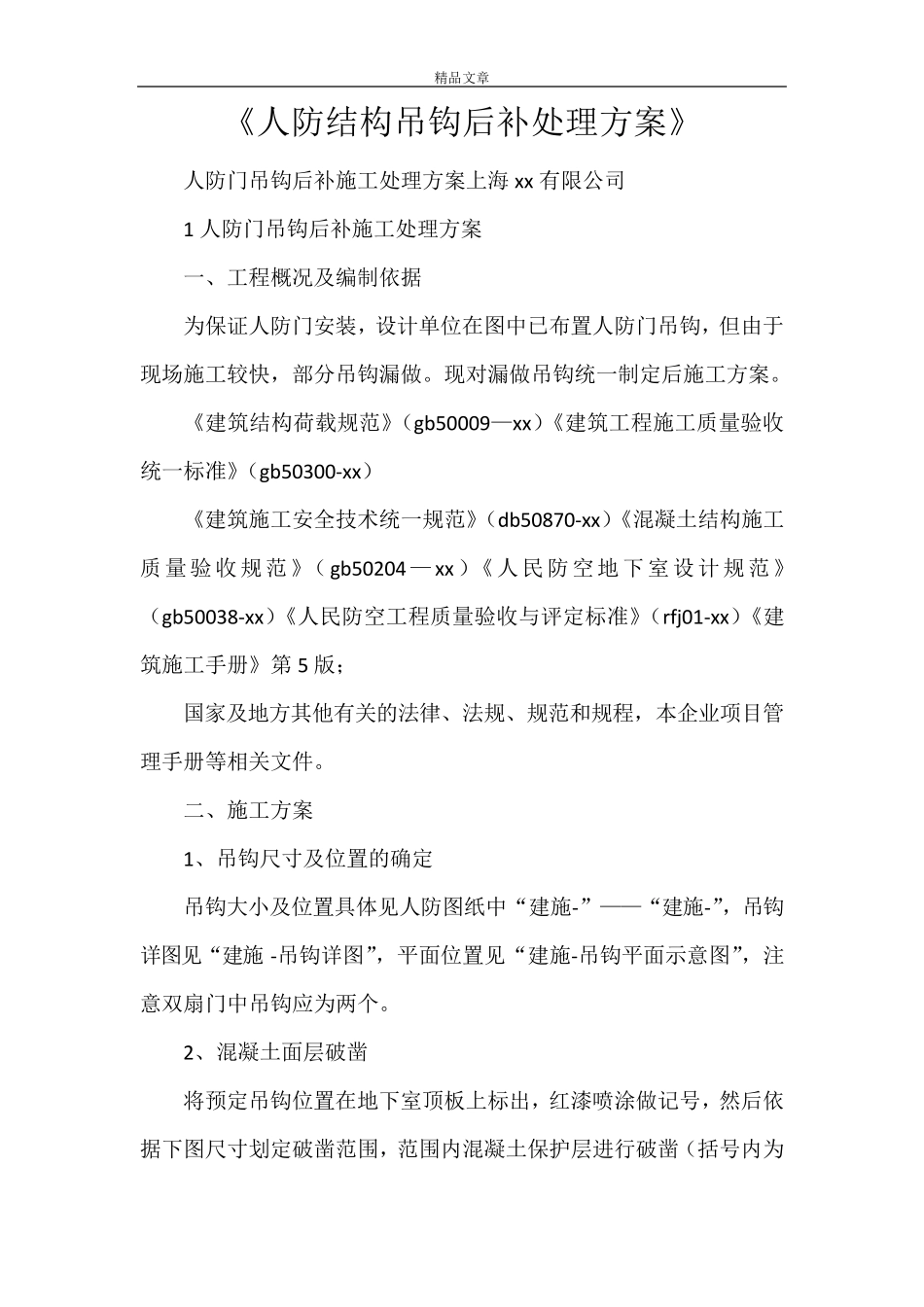

精品文章 《人防结构吊钩后补处理方案》 人防门吊钩后补施工处理方案上海xx 有限公司 1 人防门吊钩后补施工处理方案 一、工程概况及编制依据 为保证人防门安装，设计单位在图中已布置人防门吊钩，但由于现场施工较快，部分吊钩漏做
现对漏做吊钩统一制定后施工方案
《建筑结构荷载规范》（gb50009—xx）《建筑工程施工质量验收统一标准》（gb50300-xx） 《建筑施工安全技术统一规范》（db50870-xx）《混凝土结构施工质量验收规范》（gb50204 — xx ）《人民防空地下室设计规范》（gb50038-xx）《人民防空工程质量验收与评定标准》（rfj01-xx）《建筑施工手册》第5 版； 国家及地方其他有关的法律、法规、规范和规程，本企业项目管理手册等相关文件
二、施工方案 1、吊钩尺寸及位置的确定 吊钩大小及位置具体见人防图纸中“建施-”——“建施-”，吊钩详图见“建施-吊钩详图”，平面位置见“建施-吊钩平面示意图”，注意双扇门中吊钩应为两个
2、混凝土面层破凿 将预定吊钩位置在地下室顶板上标出，红漆喷涂做记号，然后依据下图尺寸划定破凿范围，范围内混凝土保护层进行破凿（括号内为精品文章 直径28mm 钢筋破凿长度），破凿不得使用风镐，应采用电锤小心操作，不得损坏原结构楼板钢筋

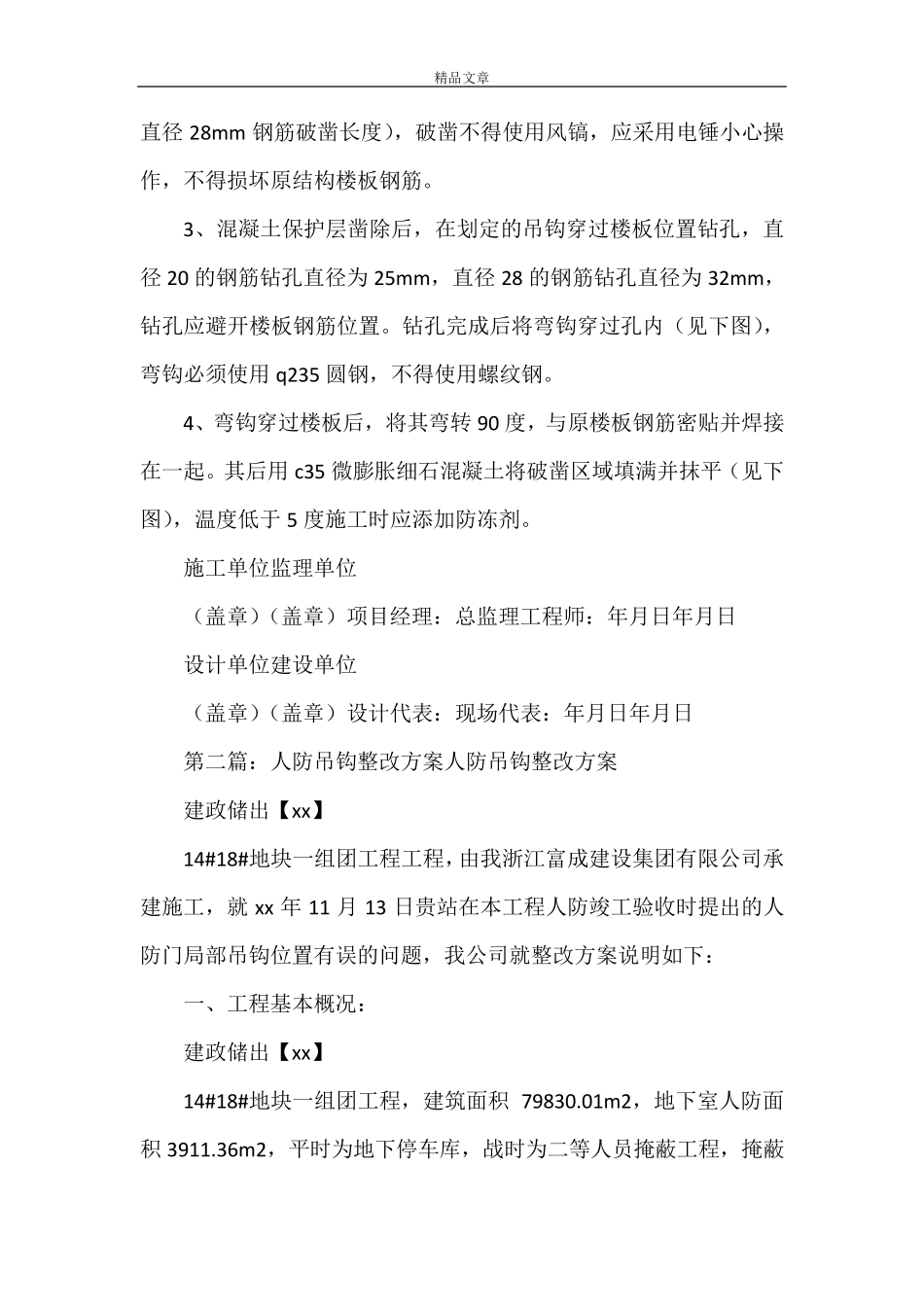

3、混凝土保护层凿除后，在划定的吊钩穿过楼板位置钻孔，直径20 的钢筋钻孔直径为25mm，直径28 的钢筋钻孔直径为32mm，钻孔应避开楼板钢筋位置
钻孔完成后将弯钩穿过孔内（见下图），弯钩必须使用q235 圆钢，不得使用螺纹钢
4、弯钩穿过楼板后，将其弯转90 度，与原楼板钢筋密贴并焊接在一起
其后用c35 微膨胀细石混凝土将破凿区域填满并抹平（见下图），温度低于5 度施工时应添加防冻剂
施工单位监理单位 （盖章）（盖章）项目经理：总监理工程师：年月日年月日 设计单位建设单位
