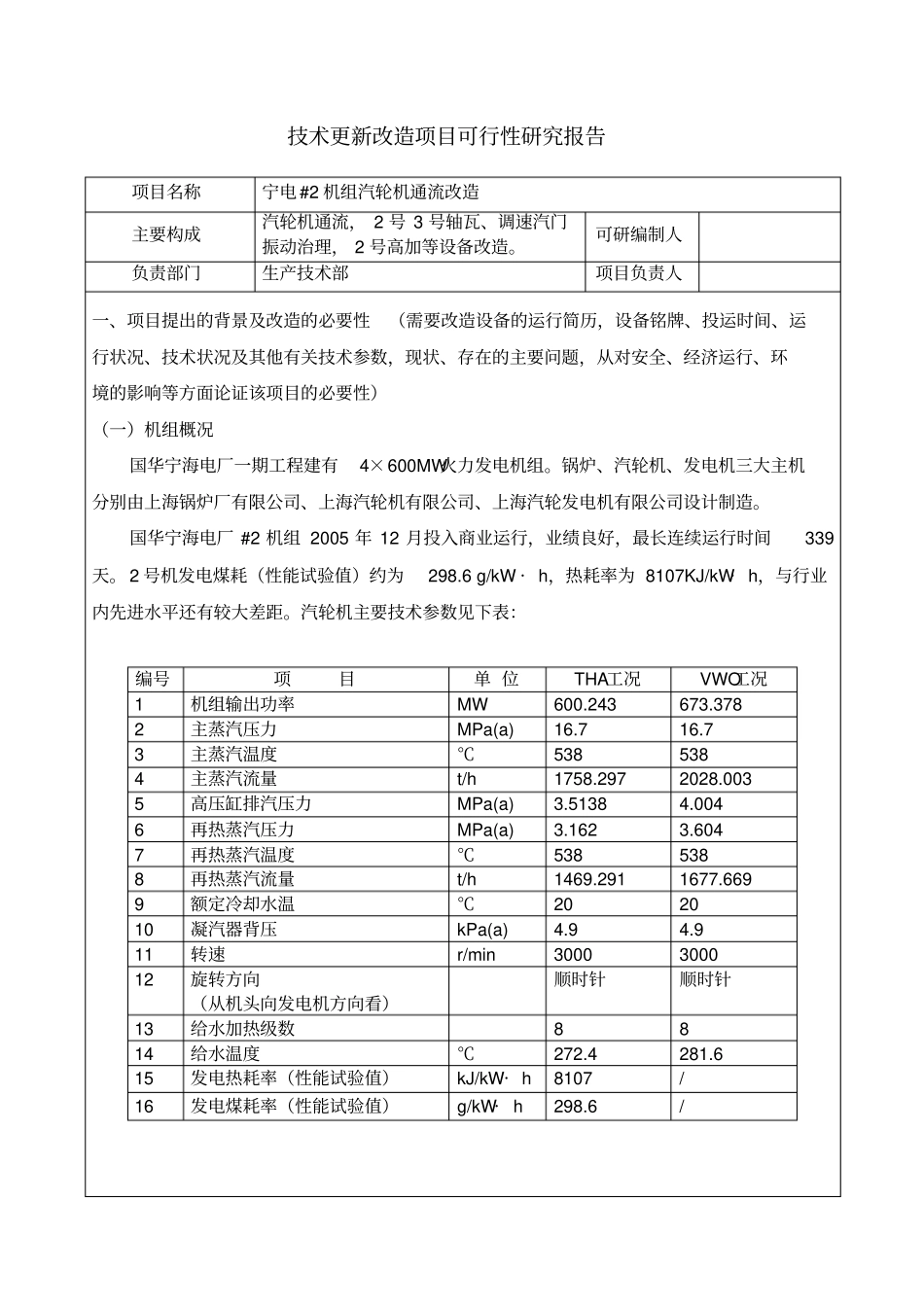

各专业全套优秀毕业设计图纸技术改造项目可行性研究报告项目名称：宁电 #2 机组汽轮机通流改造建设单位：编制：初审：审核：批准：2014 年 01 月 26 日技术更新改造项目可行性研究报告项目名称宁电 #2 机组汽轮机通流改造主要构成汽轮机通流， 2 号 3 号轴瓦、调速汽门振动治理， 2 号高加等设备改造。可研编制人负责部门生产技术部项目负责人一、项目提出的背景及改造的必要性（需要改造设备的运行简历，设备铭牌、投运时间、运行状况、技术状况及其他有关技术参数，现状、存在的主要问题，从对安全、经济运行、环境的影响等方面论证该项目的必要性）（一）机组概况国华宁海电厂一期工程建有4×600MW火力发电机组。锅炉、汽轮机、发电机三大主机分别由上海锅炉厂有限公司、上海汽轮机有限公司、上海汽轮发电机有限公司设计制造。国华宁海电厂 #2 机组 2005 年 12 月投入商业运行，业绩良好，最长连续运行时间339天。 2 号机发电煤耗（性能试验值）约为298.6 g/kW · h，热耗率为 8107KJ/kW· h，与行业内先进水平还有较大差距。汽轮机主要技术参数见下表：编号项目单 位THA工况VWO工况1 机组输出功率MW 600.243 673.378 2 主蒸汽压力MPa(a) 16.7 16.7 3 主蒸汽温度℃538 538 4 主蒸汽流量t/h 1758.297 2028.003 5 高压缸排汽压力MPa(a) 3.5138 4.004 6 再热蒸汽压力MPa(a) 3.162 3.604 7 再热蒸汽温度℃538 538 8 再热蒸汽流量t/h 1469.291 1677.669 9 额定冷却水温℃20 20 10 凝汽器背压kPa(a) 4.9 4.9 11 转速r/min 3000 3000 12 旋转方向（从机头向发电机方向看）顺时针顺时针13 给水加热级数8 8 14 给水温度℃272.4 281.6 15 发电热耗率（性能试验值）kJ/kW· h 8107 / 16 发电煤耗率（性能试验值）g/kW· h 298.6 / （二）存在问题上汽亚临界 600MW机组为美国西屋公司第一代产品的国产引进型，投产后汽轮机安全性及经济性一直较差。机组运行效率与设计效率偏差较大，实际热耗率为8107 kJ/kW· h，高于设计值达 3％以上。宁海亚临界600MW汽轮机高、中、低压缸效率偏差对机组性能的影响程度分别计算如下：（1）、试验高压缸效率为87.1 ％，比设计值 88.5 ％偏低 1.5 ％，影响整机效率约0.32%；（2）、试验中压缸效率为91.5 ％，比设计值 92.6 ％ 偏低 1.1 ％，影响整机效率约0.24%；（3）、试验低压缸效率为84.2 ％，比设计值 89.3...
