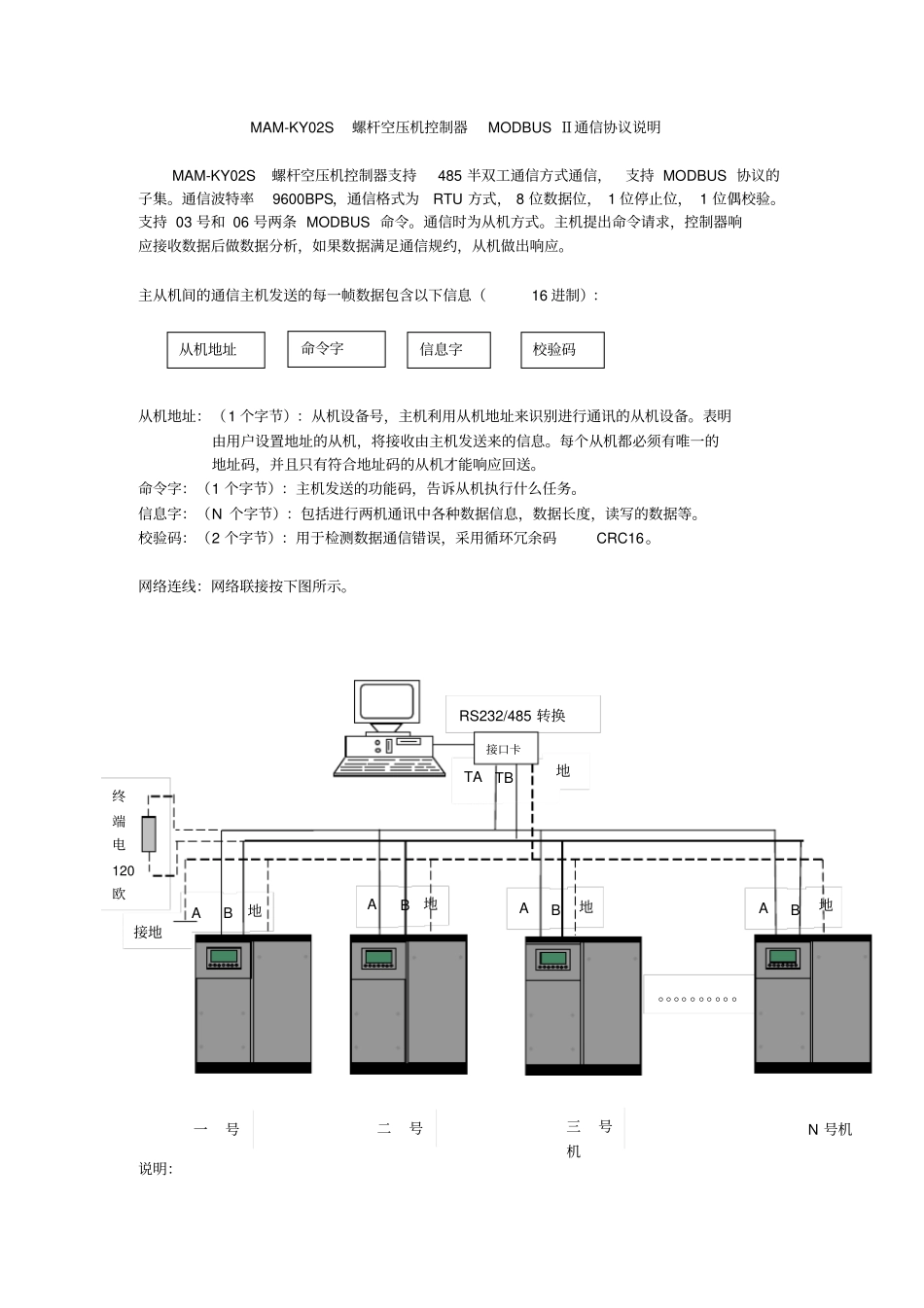

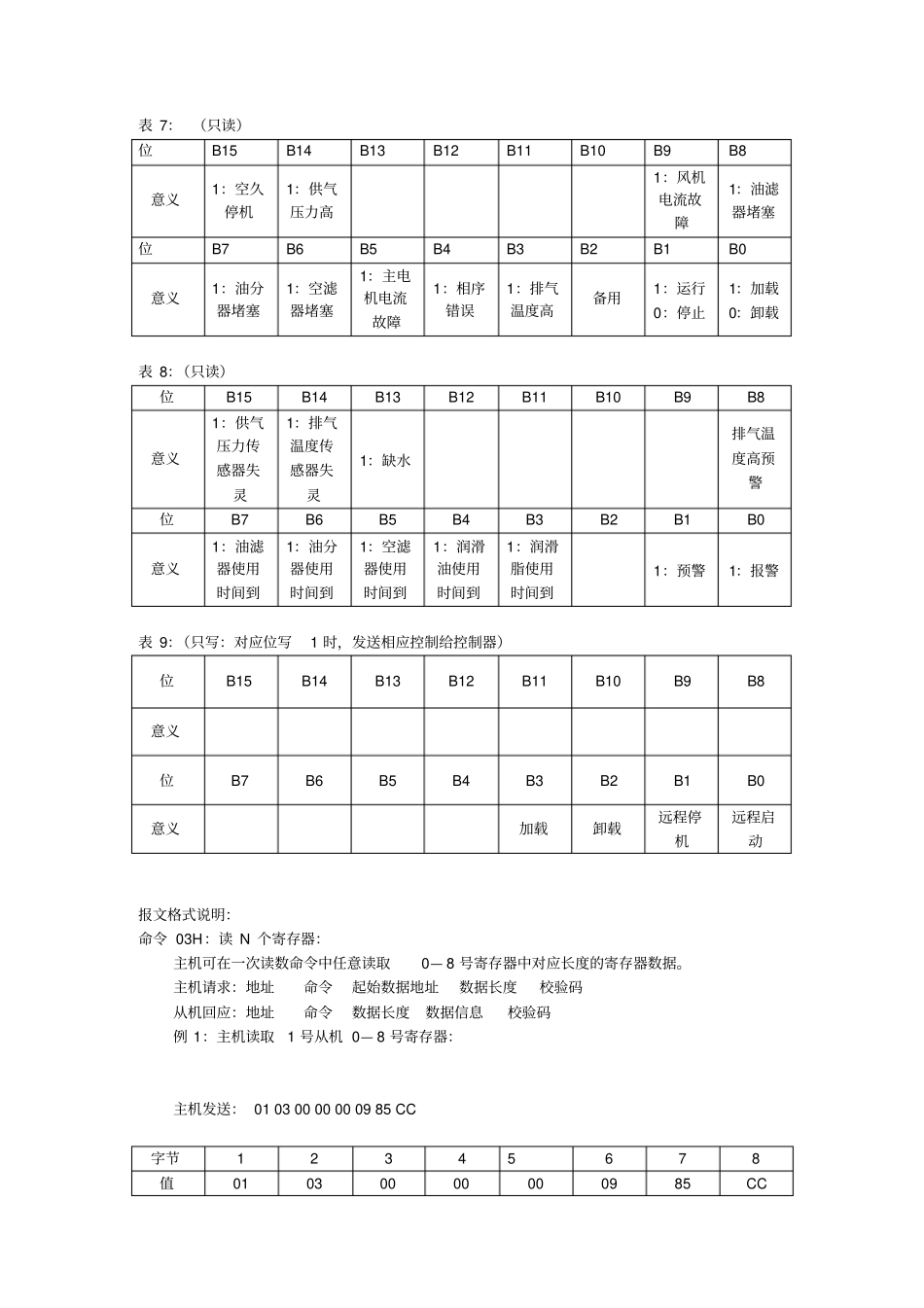

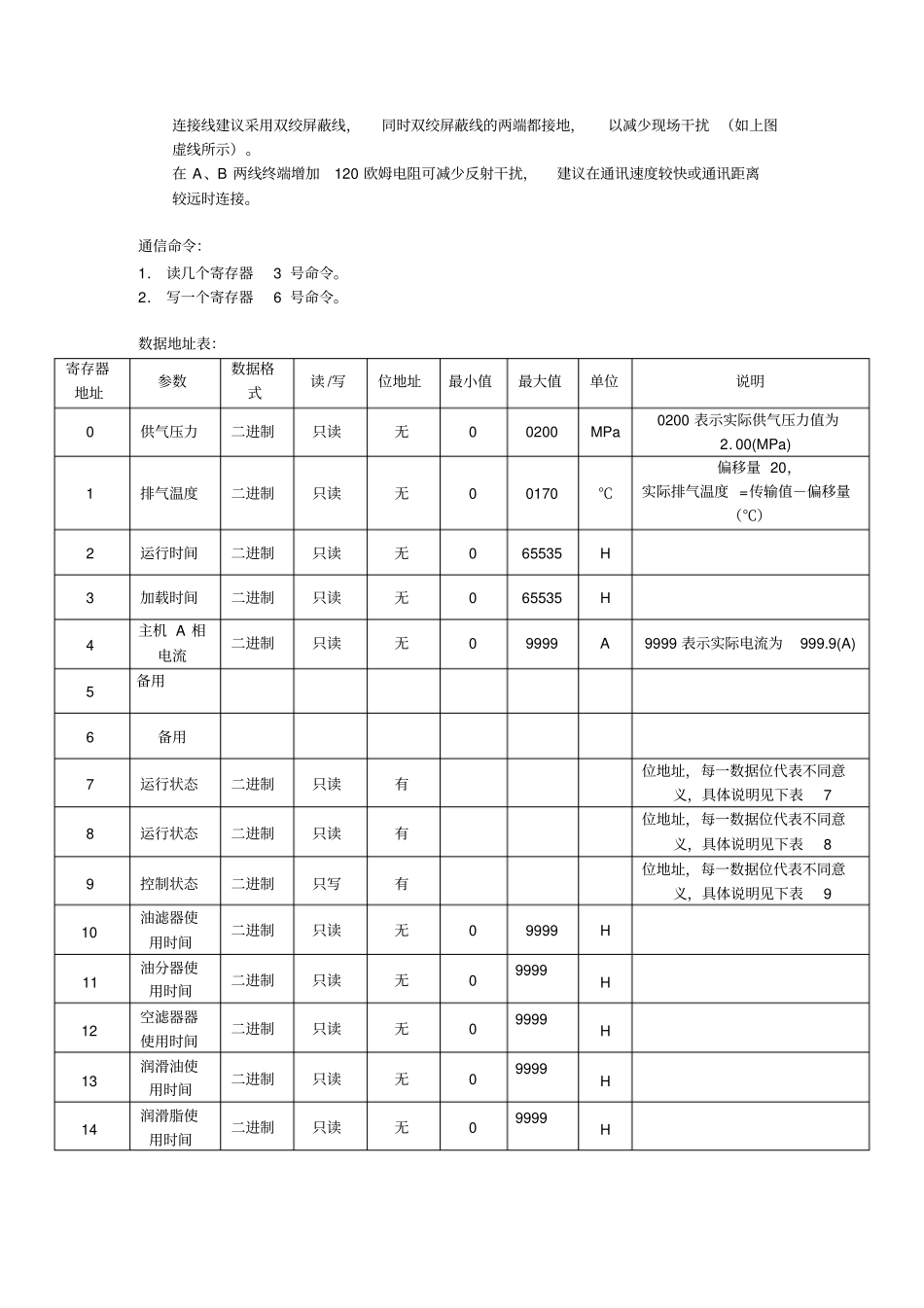

MAM-KY02S螺杆空压机控制器MODBUS Ⅱ通信协议说明MAM-KY02S螺杆空压机控制器支持485 半双工通信方式通信，支持 MODBUS 协议的子集。通信波特率9600BPS，通信格式为RTU 方式， 8 位数据位， 1 位停止位， 1 位偶校验。支持 03 号和 06 号两条 MODBUS 命令。通信时为从机方式。主机提出命令请求，控制器响应接收数据后做数据分析，如果数据满足通信规约，从机做出响应。主从机间的通信主机发送的每一帧数据包含以下信息（16 进制）：从机地址：（1 个字节）：从机设备号，主机利用从机地址来识别进行通讯的从机设备。表明由用户设置地址的从机，将接收由主机发送来的信息。每个从机都必须有唯一的地址码，并且只有符合地址码的从机才能响应回送。命令字：（1 个字节）：主机发送的功能码，告诉从机执行什么任务。信息字：（N 个字节）：包括进行两机通讯中各种数据信息，数据长度，读写的数据等。校验码：（2 个字节）：用于检测数据通信错误，采用循环冗余码CRC16。网络连线：网络联接按下图所示。说明：。。。。。。。。。。地B A 地B A 地B A 地接地终端电120 欧B A RS232/485 转换校验码信息字命令字从机地址TA TB 接口卡一号二号三号机N 号机地连接线建议采用双绞屏蔽线，同时双绞屏蔽线的两端都接地，以减少现场干扰 （如上图虚线所示）。在 A、B 两线终端增加120 欧姆电阻可减少反射干扰，建议在通讯速度较快或通讯距离较远时连接。通信命令：1． 读几个寄存器3 号命令。2． 写一个寄存器6 号命令。数据地址表：寄存器地址参数数据格式读 /写位地址最小值最大值单位说明0 供气压力二进制只读无0 0200 MPa 0200 表示实际供气压力值为2. 00(MPa) 1 排气温度二进制只读无0 0170 ℃偏移量 20，实际排气温度 =传输值－偏移量（℃）2 运行时间二进制只读无0 65535 H 3 加载时间二进制只读无0 65535 H 4 主机 A 相电流二进制只读无0 9999 A 9999 表示实际电流为999.9(A) 5 备用6 备用7 运行状态二进制只读有位地址，每一数据位代表不同意义，具体说明见下表7 8 运行状态二进制只读有位地址，每一数据位代表不同意义，具体说明见下表8 9 控制状态二进制只写有位地址，每一数据位代表不同意义，具体说明见下表9 10 油滤器使用时间二进制只读无0 9999 H 11 油分器使用时间二进制只读无0 9999 H 12 空滤器器使用时间二进制只读无0 9999 H 13 润滑油使用时...
