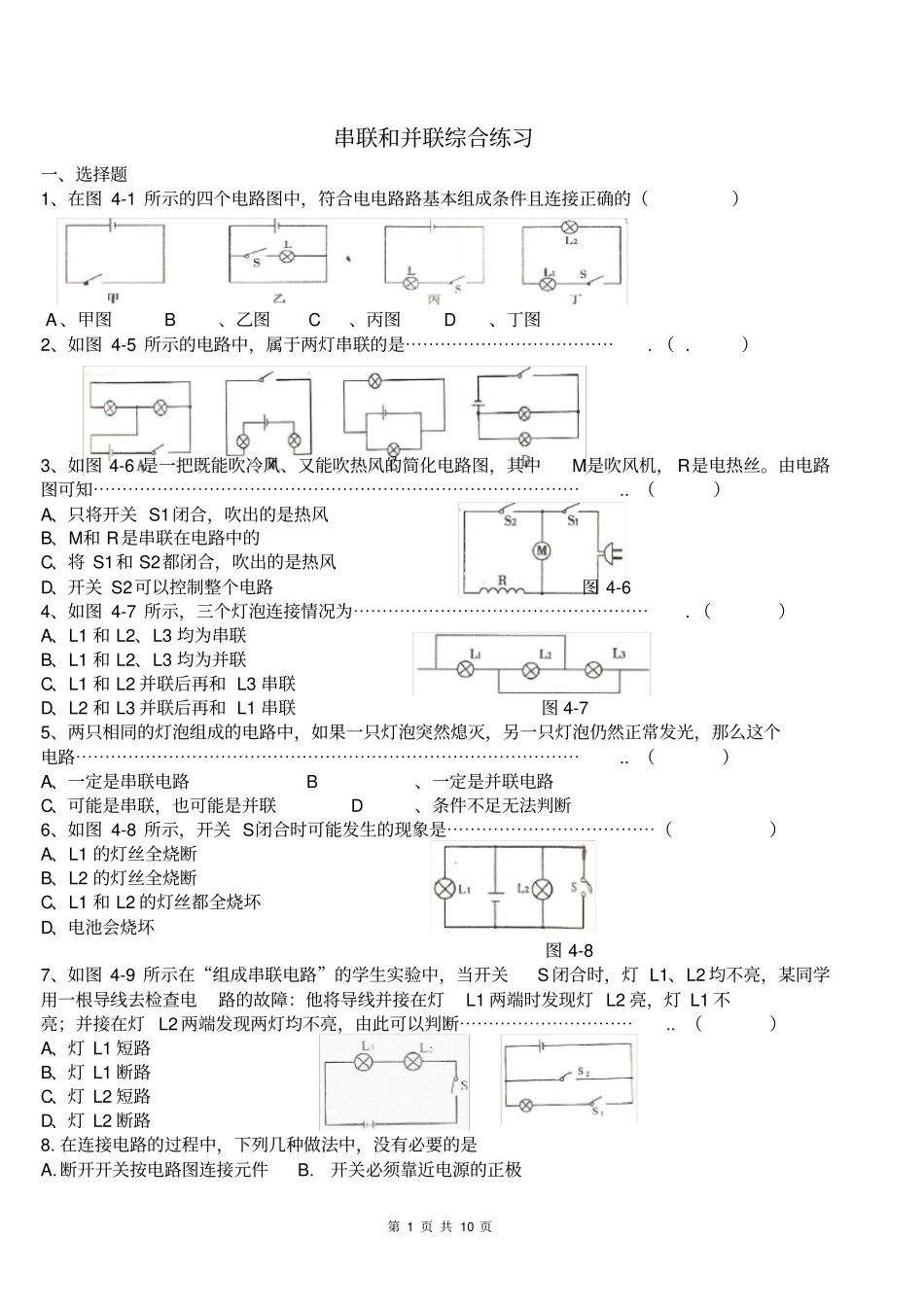

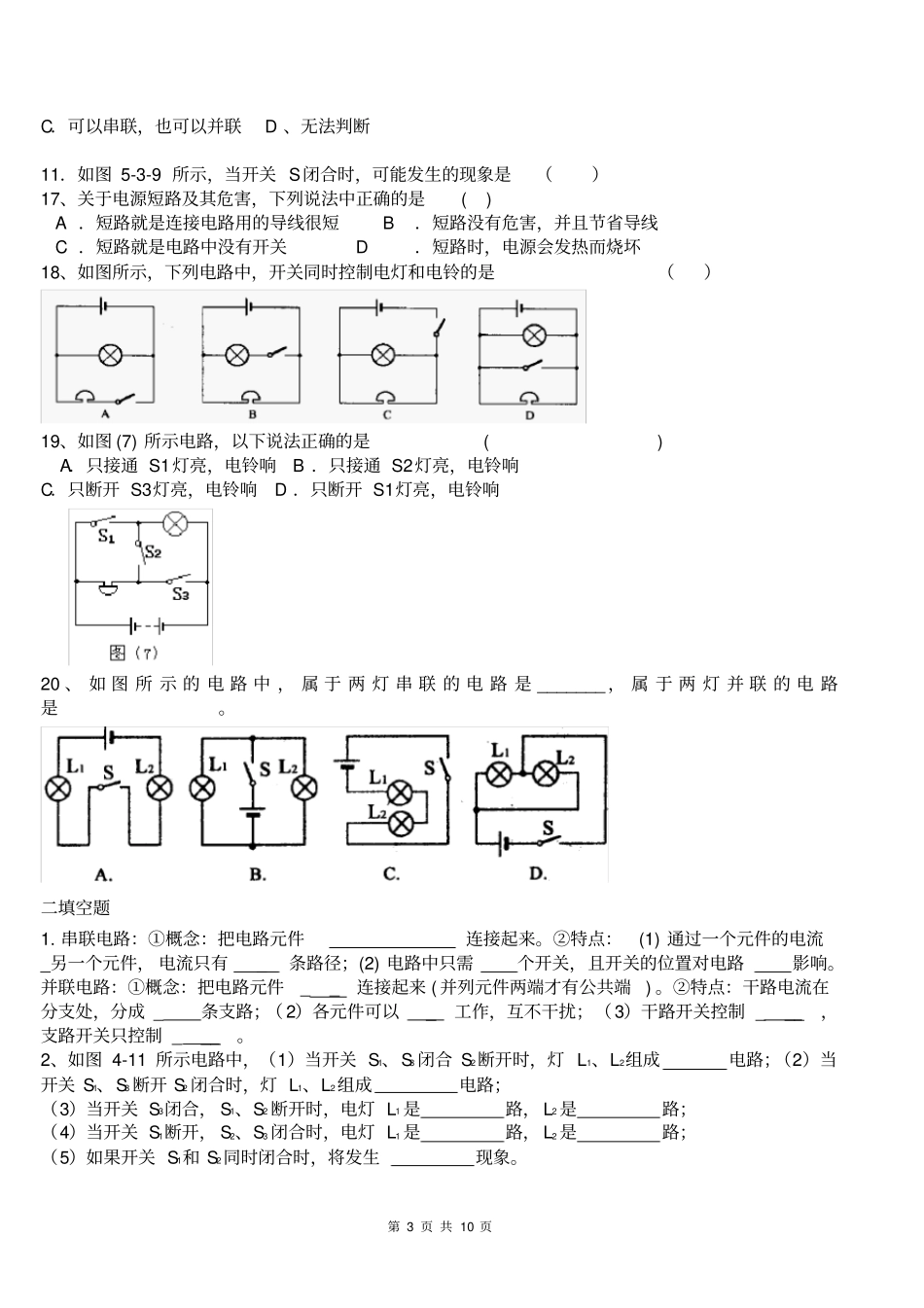

第 1 页 共 10 页串联和并联综合练习一、选择题1、在图 4-1 所示的四个电路图中,符合电电路路基本组成条件且连接正确的() A 、甲图 B、乙图 C、丙图 D、丁图2、如图 4-5 所示的电路中,属于两灯串联的是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ( . )3、如图 4-6 是一把既能吹冷风、又能吹热风的简化电路图,其中M是吹风机, R是电热丝。由电路图可知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. ()A、只将开关 S1闭合,吹出的是热风B、M和 R是串联在电路中的C、将 S1和 S2都闭合,吹出的是热风D、开关 S2可以控制整个电路图 4-6 4、如图 4-7 所示,三个灯泡连接情况为⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ()A、L1 和 L2、L3 均为串联B、L1 和 L2、L3 均为并联C、L1 和 L2 并联后再和 L3 串联D、L2 和 L3 并联后再和 L1 串联图 4-7 5、两只相同的灯泡组成的电路中,如果一只灯泡突然熄灭,另一只灯泡仍然正常发光,那么这个电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. ()A、一定是串联电路 B、一定是并联电路C、可能是串联,也可能是并联 D、条件不足无法判断6、如图 4-8 所示,开关 S闭合时可能发生的现象是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()A、L1 的灯丝全烧断B、L2 的灯丝全烧断C、L1 和 L2 的灯丝都全烧坏D、电池会烧坏图 4-8 7、如图 4-9 所示在“组成串联电路”的学生实验中,当开关S 闭合时,灯 L1、L2 均不亮,某同学用一根导线去检查电路的故障:他将导线并接在灯L1 两端时发现灯 L2 亮,灯 L1 不亮;并接在灯 L2 两端发现两灯均不亮,由此可以判断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. ()A、灯 L1 短路B、灯 L1 断路C、灯 L2 短路D、灯 L2 断路8. 在连接电路的过程中,下列几种做法中,没有必要的是A. 断开开关按电路图连接元件 B.开关必须靠近电源的正极第 2 页 共 10 页C.各个接线点一定要连接牢固 D.全部连接完后,再对照电路图检查,无误后再闭合开关9. 由开关、电源和两个小灯泡组成的电路,当开关断开时,L1 不发光, L2 发光;当开关闭合时,L1 和 L2 都发光 . 关于电灯与开关的连接情况,下列说法中正确的是A.L1 和 L2 并联,再与开关串联 B.L2和开关串联,再与L1 并联C.L1 和开关并联,再与L2 串联 D.L1 和开关串联,再与 L2 并联10. 某同学安装电路时,想用一个开关同时控制两盏电...
