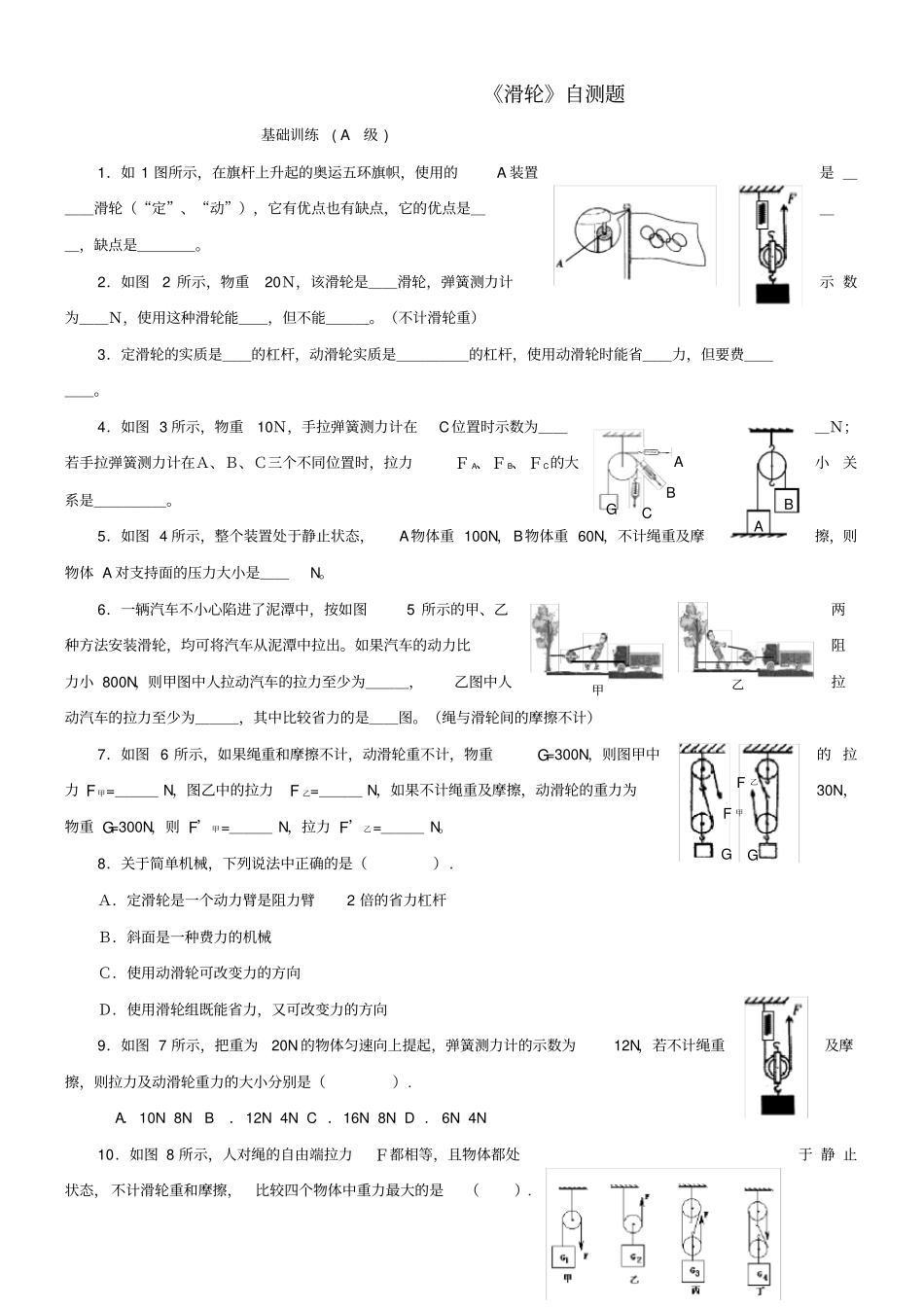

《滑轮》自测题基础训练 ( A级 ) 1．如 1 图所示，在旗杆上升起的奥运五环旗帜，使用的A 装置是 ＿＿＿滑轮（“定”、“动”），它有优点也有缺点，它的优点是＿＿＿，缺点是＿＿＿＿。2．如图2 所示，物重20Ｎ，该滑轮是＿＿滑轮，弹簧测力计示 数为＿＿Ｎ，使用这种滑轮能＿＿，但不能＿＿＿。（不计滑轮重）3．定滑轮的实质是＿＿的杠杆，动滑轮实质是＿＿＿＿＿的杠杆，使用动滑轮时能省＿＿力，但要费＿＿＿＿。4．如图 3 所示，物重10Ｎ，手拉弹簧测力计在C位置时示数为＿＿＿Ｎ；若手拉弹簧测力计在Ａ、Ｂ、Ｃ三个不同位置时，拉力Ｆ A、ＦB、ＦC的大小关系是＿＿＿＿＿。5．如图 4 所示，整个装置处于静止状态，A物体重 100N，B物体重 60N，不计绳重及摩擦，则物体 A 对支持面的压力大小是＿＿N。6．一辆汽车不小心陷进了泥潭中，按如图5 所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中拉出。如果汽车的动力比阻力小 800N，则甲图中人拉动汽车的拉力至少为＿＿＿，乙图中人拉动汽车的拉力至少为＿＿＿，其中比较省力的是＿＿图。（绳与滑轮间的摩擦不计）7．如图 6 所示，如果绳重和摩擦不计，动滑轮重不计，物重G=300N，则图甲中的 拉力 F 甲=＿＿＿ N，图乙中的拉力F 乙=＿＿＿ N，如果不计绳重及摩擦，动滑轮的重力为30N，物重 G=300N，则 F’甲=＿＿＿ N，拉力 F’乙=＿＿＿ N。8．关于简单机械，下列说法中正确的是（）. Ａ．定滑轮是一个动力臂是阻力臂2 倍的省力杠杆Ｂ．斜面是一种费力的机械Ｃ．使用动滑轮可改变力的方向Ｄ．使用滑轮组既能省力，又可改变力的方向9．如图 7 所示，把重为20N 的物体匀速向上提起，弹簧测力计的示数为12N，若不计绳重及摩擦，则拉力及动滑轮重力的大小分别是（）. A．10N 8N B．12N 4N C ．16N 8N D ． 6N 4N 10．如图 8 所示，人对绳的自由端拉力Ｆ都相等，且物体都处于 静 止状态， 不计滑轮重和摩擦，比较四个物体中重力最大的是（）. C B A G A B F 甲G G F 乙甲乙Ａ．Ｇ 1Ｂ．Ｇ 2Ｃ．Ｇ 3Ｄ．Ｇ 411．利用一个定滑轮和一个动滑轮组成的滑轮组，匀速向上提重为90N 的物体，如果拉力的方向竖直向下，则实际拉力的大小是（）. A．等于 45N B ．大于 45N C ．等于 30N D ．大于 30N，小于 45N 12．如图 9 所示，用水平拉力F 拉着绳子，使重100N的物体做匀速直线运动，若 物体与地面的摩擦力是40N...
