创新课程设计—纸质悬臂结构VIP免费

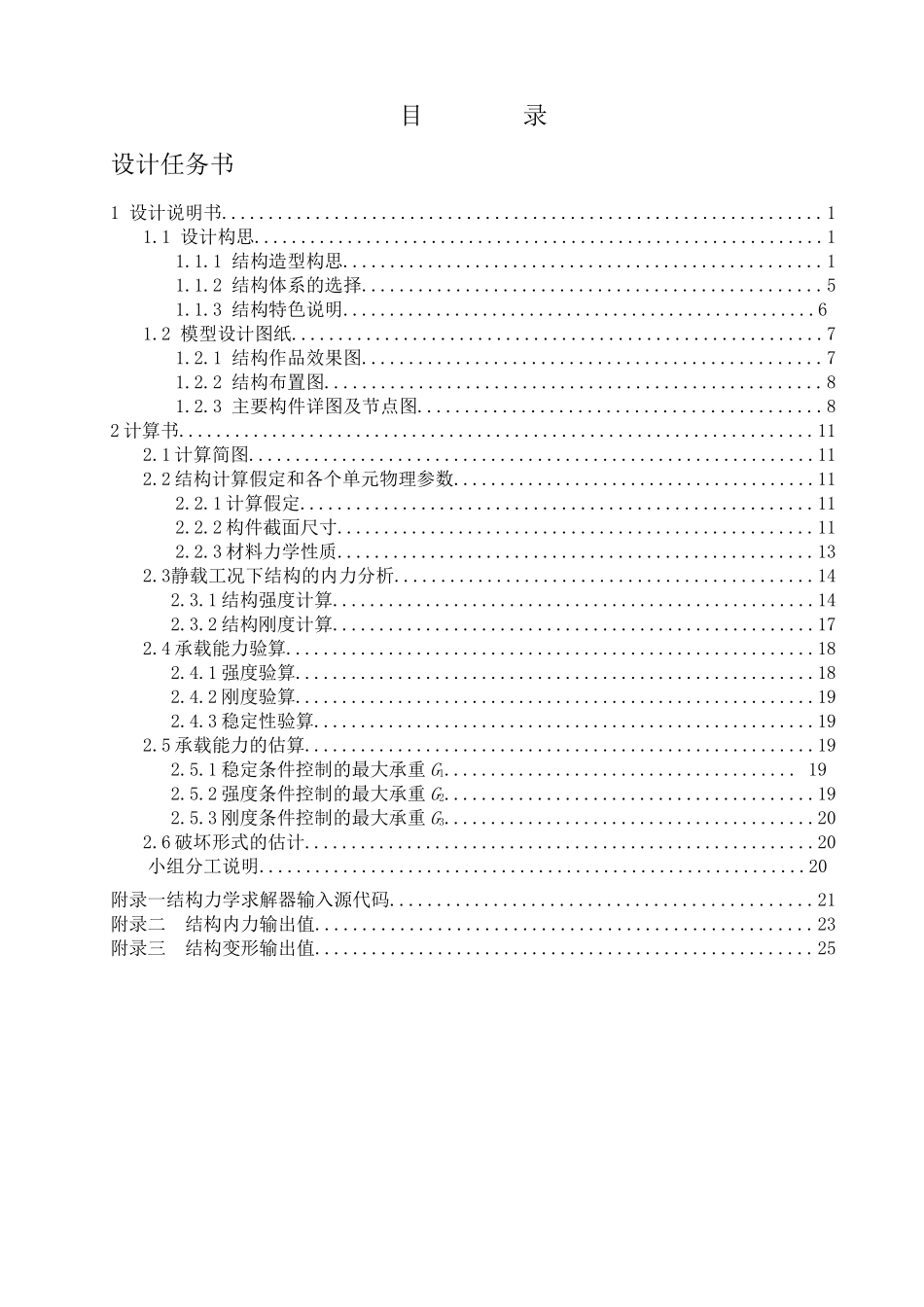

创新课程设计—纸质悬臂结构_第1页
1/27

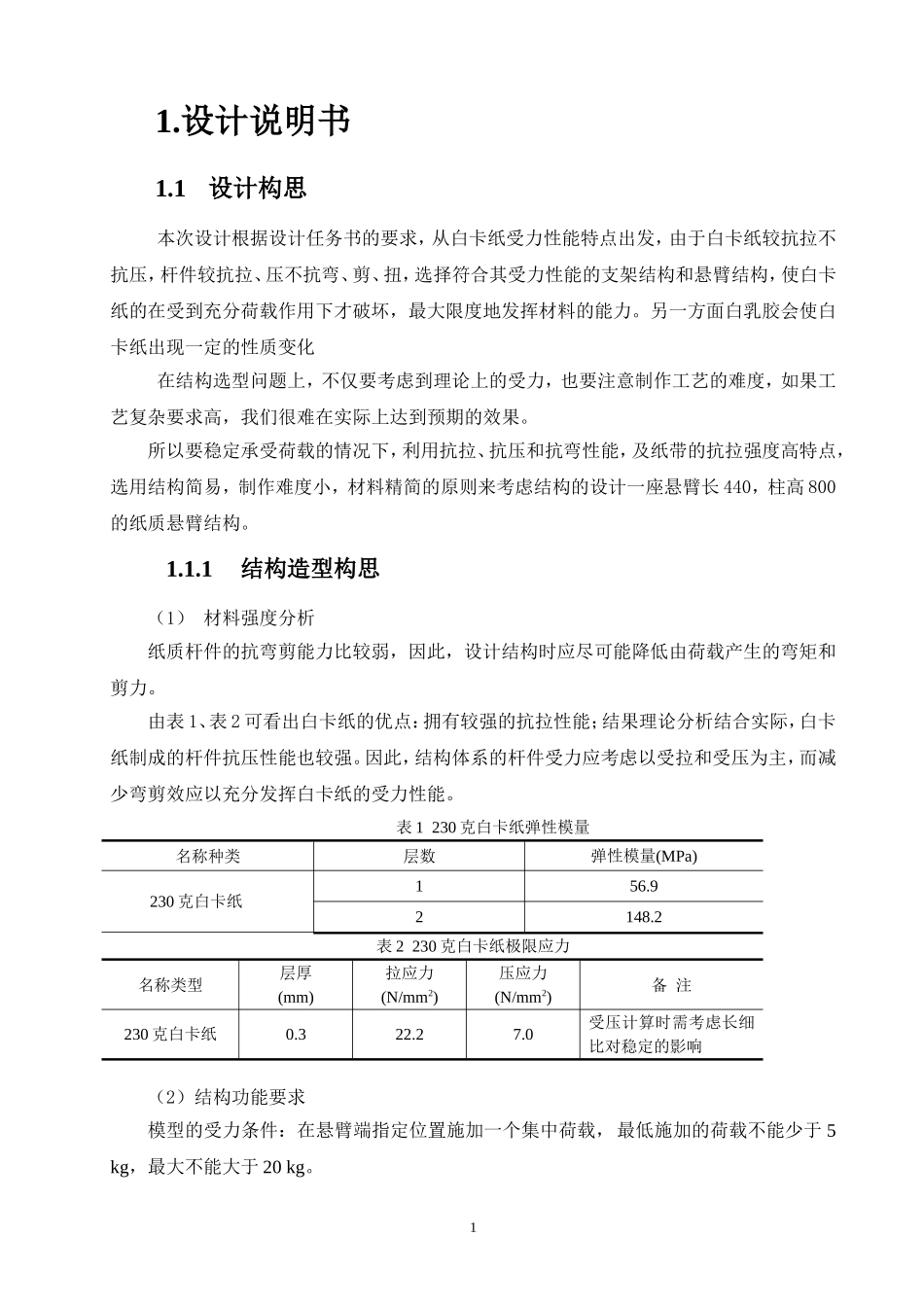

创新课程设计—纸质悬臂结构_第2页
2/27

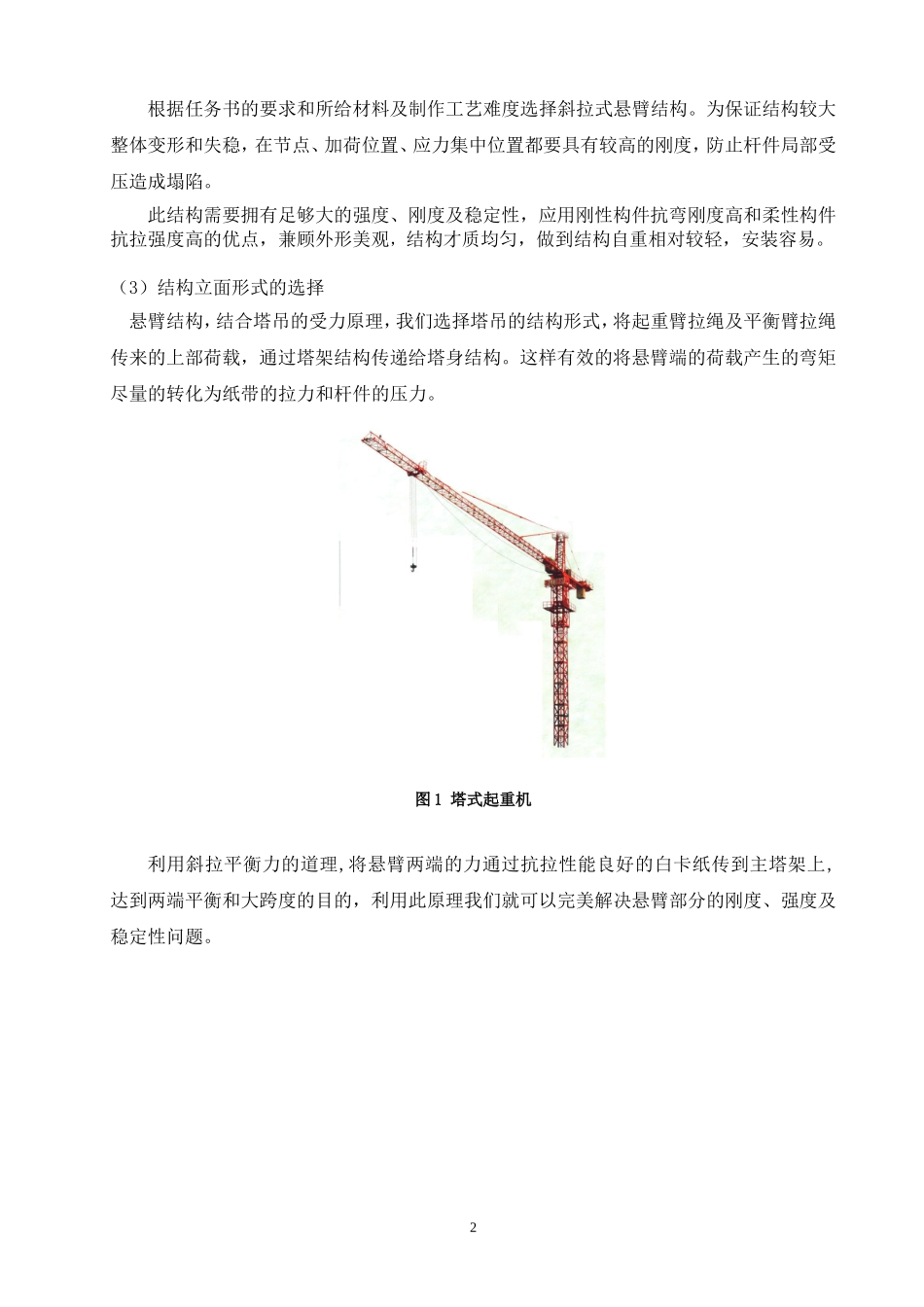

创新课程设计—纸质悬臂结构_第3页
3/27
目录设计任务书1设计说明书................................................................11.1设计构思.............................................................11.1.1结构造型构思...................................................11.1.2结构体系的选择.................................................51.1.3结构特色说明...................................................61.2模型设计图纸.........................................................71.2.1结构作品效果图.................................................71.2.2结构布置图.....................................................81.2.3主要构件详图及节点图...........................................82计算书....................................................................112.1计算简图.............................................................112.2结构计算假定和各个单元物理参数.......................................112.2.1计算假定.......................................................112.2.2构件截面尺寸...................................................112.2.3材料力学性质...................................................132.3静载工况下结构的内力分析.............................................142.3.1结构强度计算....................................................142.3.2结构刚度计算....................................................172.4承载能力验算.........................................................182.4.1强度验算........................................................182.4.2刚度验算........................................................192.4.3稳定性验算......................................................192.5承载能力的估算.......................................................192.5.1稳定条件控制的最大承重G1......................................192.5.2强度条件控制的最大承重G2........................................192.5.3刚度条件控制的最大承重G3........................................202.6破坏形式的估计.......................................................20小组分工说明...........................................................20附录一结构力学求解器输入源代码.............................................21附录二结构内力输出值.....................................................23附录三结构变形输出值.....................................................251.设计说明书1.1设计构思本次设计根据设计任务书的要求,从白卡纸受力性能特点出发,由于白卡纸较抗拉不抗压,杆件较抗拉、压不抗弯、剪、扭,选择符合其受力性能的支架结构和悬臂结构,使白卡纸的在受到充分荷载作用下才破坏,最大限度地发挥材料的能力。另一方面白乳胶会使白卡纸出现一定的性质变化在结构选型问题上,不仅要考虑到理论上的受力,也要注意制作工艺的难度,如果工艺复杂要求高,我们很难在实际上达到预期的效果。所以要稳定承受荷载的情况下,利用抗拉、抗压和抗弯性能,及纸带的抗拉强度高特点,选用结构简易,制作难度小,材料精简的原则来考虑结构的设计一座悬臂长440,柱高800的纸质悬臂结构。1.1.1结构造型构思(1)材料强度分析纸质杆件的抗弯剪能力比较弱,因此,设计结构时应尽可能降低由荷载产生的弯矩和剪力。由表1、表2可看出白卡纸的优点:拥有较强的抗拉性能;结果理论分析结合实际,白卡纸制成的杆件抗压性能也较强。因此,结构体系的杆件受力应考虑以受拉和受压为主,而减少弯剪效应以充分发挥白卡纸的受力性能。表1230克白卡纸弹性模量名称种类层数弹性模量(MPa)230克白卡纸156.92148.2表2230克白卡纸极限应力名称类型层厚(mm)拉应力(N/mm2)压应力(N/mm2)备注230克白卡纸0.322.27.0受压计算时需考虑长细比对稳定的影响(2)结构功...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

创新课程设计—纸质悬臂结构
