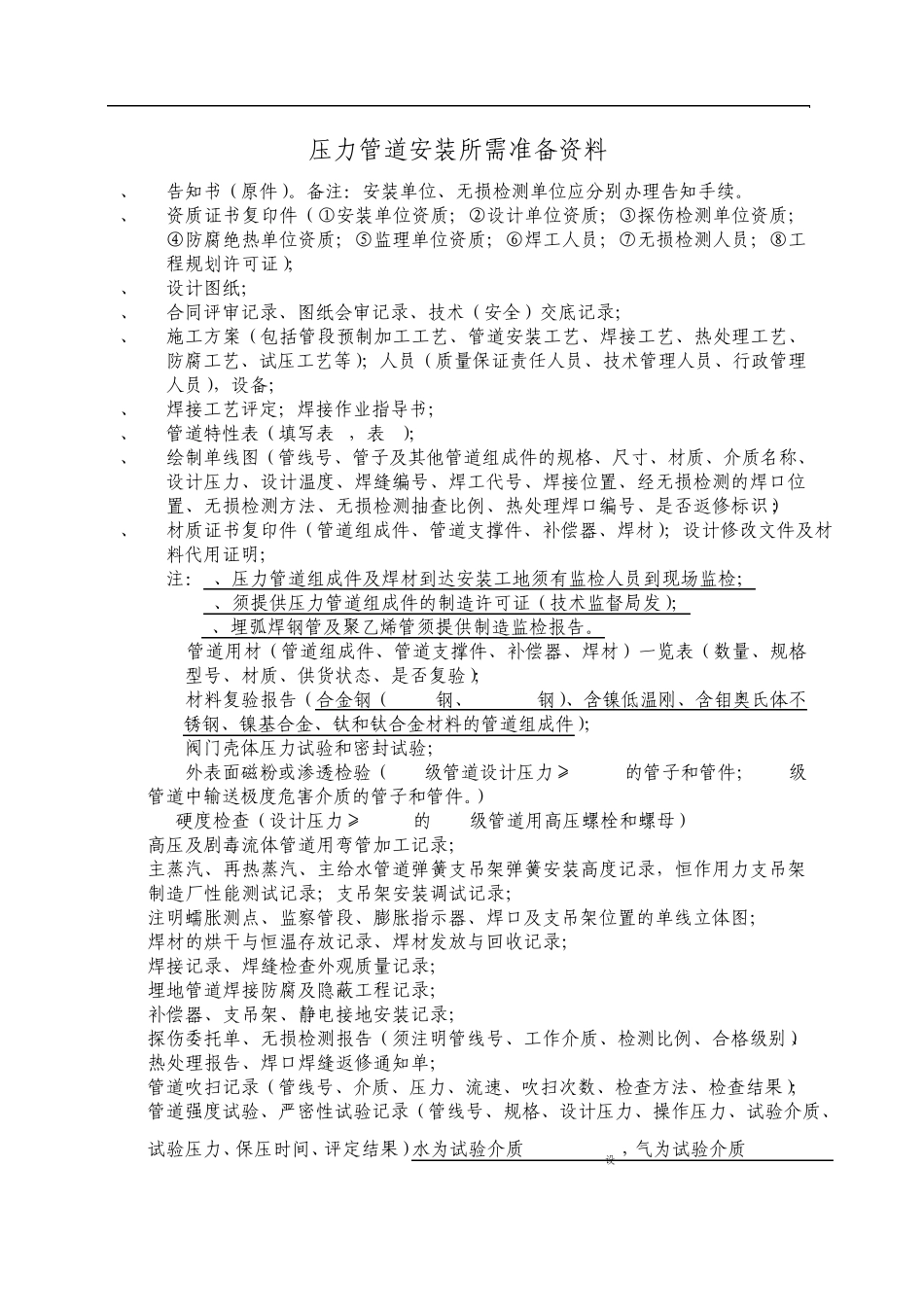

压力管道安装所需准备资料 1、 告知书（原件）。备注：安装单位、无损检测单位应分别办理告知手续。 2、 资质证书复印件（①安装单位资质；②设计单位资质；③探伤检测单位资质；④防腐绝热单位资质；⑤监理单位资质；⑥焊工人员；⑦无损检测人员；⑧工程规划许可证）； 3、 设计图纸； 4、 合同评审记录、图纸会审记录、技术（安全）交底记录； 5、 施工方案（包括管段预制加工工艺、管道安装工艺、焊接工艺、热处理工艺、防腐工艺、试压工艺等）；人员（质量保证责任人员、技术管理人员、行政管理人员），设备； 6、 焊接工艺评定；焊接作业指导书； 7、 管道特性表（填写表 2，表 3）； 8、 绘制单线图（管线号、管子及其他管道组成件的规格、尺寸、材质、介质名称、设计压力、设计温度、焊缝编号、焊工代号、焊接位置、经无损检测的焊口位置、无损检测方法、无损检测抽查比例、热处理焊口编号、是否返修标识）； 9、 材质证书复印件（管道组成件、管道支撑件、补偿器、焊材）；设计修改文件及材料代用证明； 注：1、压力管道组成件及焊材到达安装工地须有监检人员到现场监检； 2、须提供压力管道组成件的制造许可证（技术监督局发）； 3、埋弧焊钢管及聚乙烯管须提供制造监检报告。 10.1 管道用材（管道组成件、管道支撑件、补偿器、焊材）一览表（数量、规格型号、材质、供货状态、是否复验）； 10.2 材料复验报告（合金钢（CrMo钢、MoWVNb钢）、含镍低温刚、含钼奥氏体不锈钢、镍基合金、钛和钛合金材料的管道组成件）； 10.3 阀门壳体压力试验和密封试验； 10.4 外表面磁粉或渗透检验（GC1级管道设计压力≥10MPa的管子和管件；GC1级管道中输送极度危害介质的管子和管件。） 10.5 硬度检查（设计压力≥10MPa的 GC1级管道用高压螺栓和螺母） 11 高压及剧毒流体管道用弯管加工记录； 12 主蒸汽、再热蒸汽、主给水管道弹簧支吊架弹簧安装高度记录，恒作用力支吊架制造厂性能测试记录；支吊架安装调试记录； 13 注明蠕胀测点、监察管段、膨胀指示器、焊口及支吊架位置的单线立体图； 14 焊材的烘干与恒温存放记录、焊材发放与回收记录； 15 焊接记录、焊缝检查外观质量记录； 16 埋地管道焊接防腐及隐蔽工程记录； 17 补偿器、支吊架、静电接地安装记录； 18 探伤委托单、无损检测报告（须注明管线号、工作介质、检测比例、合格级别）、热处理报告、焊口焊缝返修通知单； 19 管道吹扫记录（...
