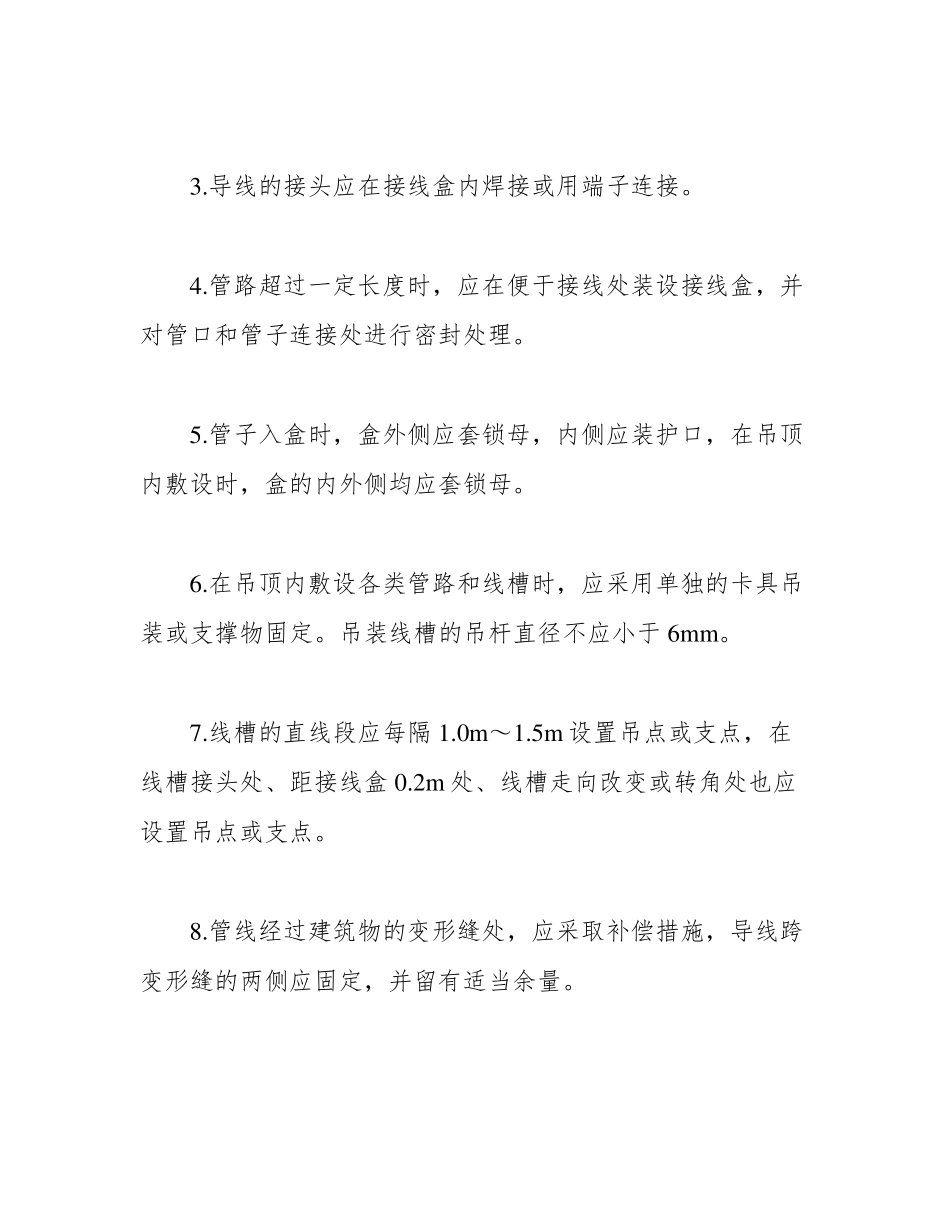

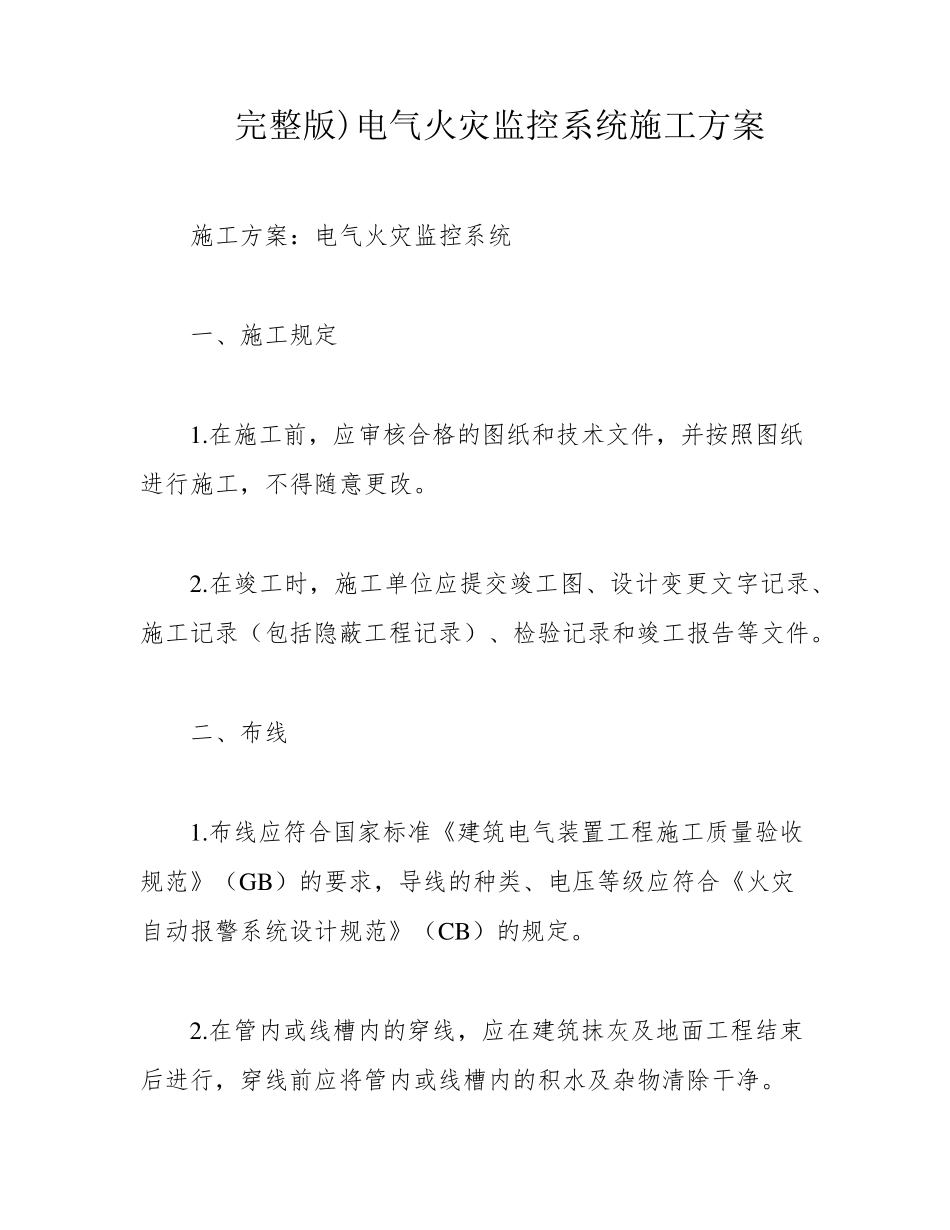

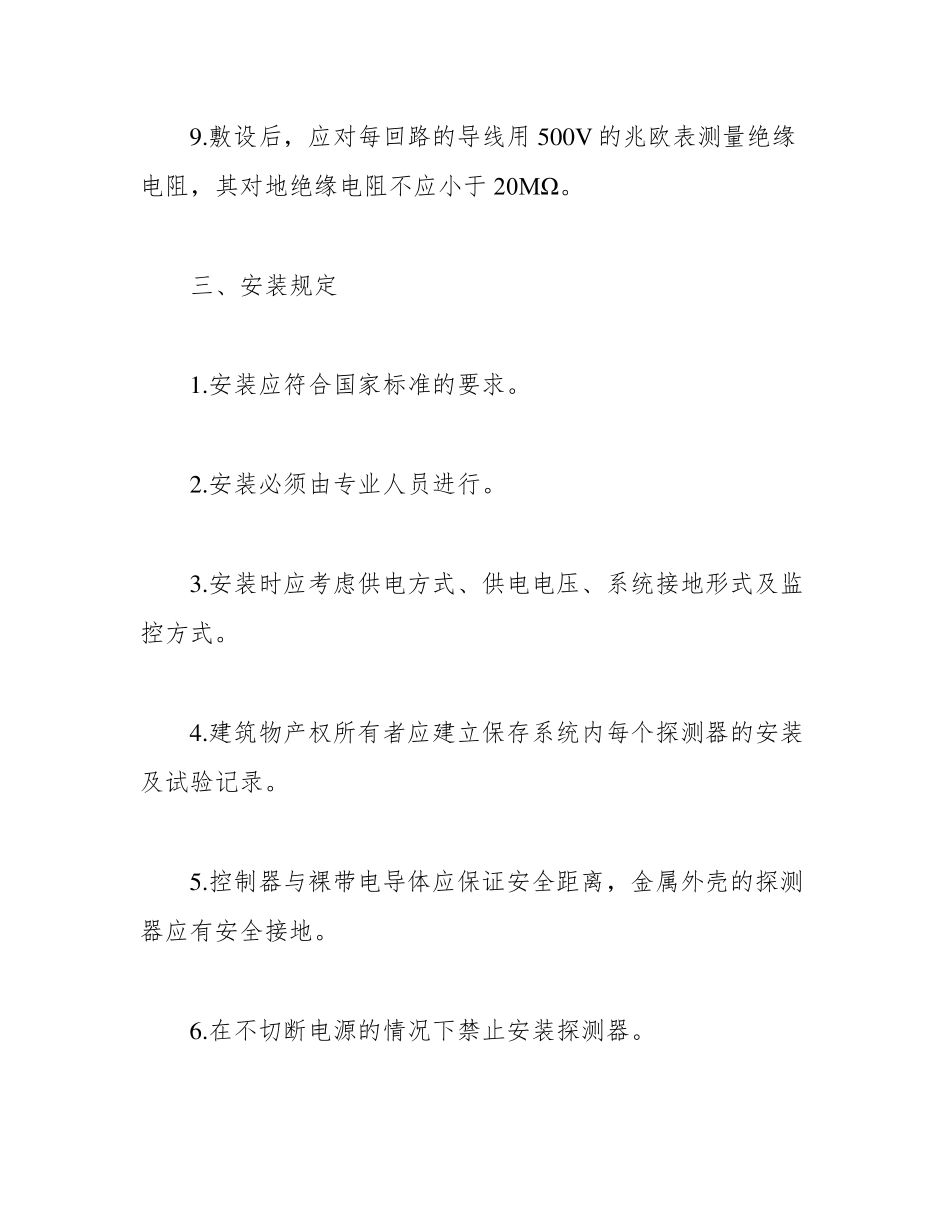

完整版)电气火灾监控系统施工方案 施工方案：电气火灾监控系统 一、施工规定 1.在施工前，应审核合格的图纸和技术文件，并按照图纸进行施工，不得随意更改。 2.在竣工时，施工单位应提交竣工图、设计变更文字记录、施工记录（包括隐蔽工程记录）、检验记录和竣工报告等文件。 二、布线 1.布线应符合国家标准《建筑电气装置工程施工质量验收规范》（GB）的要求，导线的种类、电压等级应符合《火灾自动报警系统设计规范》（CB）的规定。 2.在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行，穿线前应将管内或线槽内的积水及杂物清除干净。 3.导线的接头应在接线盒内焊接或用端子连接。 4.管路超过一定长度时，应在便于接线处装设接线盒，并对管口和管子连接处进行密封处理。 5.管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。 6.在吊顶内敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。吊装线槽的吊杆直径不应小于6m m 。 7.线槽的直线段应每隔1.0m ～1.5m 设置吊点或支点，在线槽接头处、距接线盒0.2m 处、线槽走向改变或转角处也应设置吊点或支点。 8.管线经过建筑物的变形缝处，应采取补偿措施，导线跨变形缝的两侧应固定，并留有适当余量。 9.敷设后，应对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。 三、安装规定 1.安装应符合国家标准的要求。 2.安装必须由专业人员进行。 3.安装时应考虑供电方式、供电电压、系统接地形式及监控方式。 4.建筑物产权所有者应建立保存系统内每个探测器的安装及试验记录。 5.控制器与裸带电导体应保证安全距离，金属外壳的探测器应有安全接地。 6.在不切断电源的情况下禁止安装探测器。 7、为了确保探测器的输出回路连接线的质量，建议使用截面积不小于 1.0m m 2 的双绞铜芯导线。 8、在安装探测器时，需要注意不要破坏被监控线路的完整性，也不要增加线路接点。 四、电气火灾监控设备的安装 1、墙上安装电气火灾监控设备时，底边距离地面宜为1.3m ～1.5m ，靠近门轴的侧面距离墙不应小于 0.5m ，正面操作距离不应小于 1.2m 。落地安装时，底边宜高出地面 0.1m ～0.2m 。 2、为了确保电气火灾监控设备的稳定性，需要牢固地安装设备，特别是在轻质墙上安装时，需要采取加固措施。 3、引入电气火灾监控设备的电缆或导线，需要满足以下要求： 1）配线整齐，避免交叉，并且需要...
