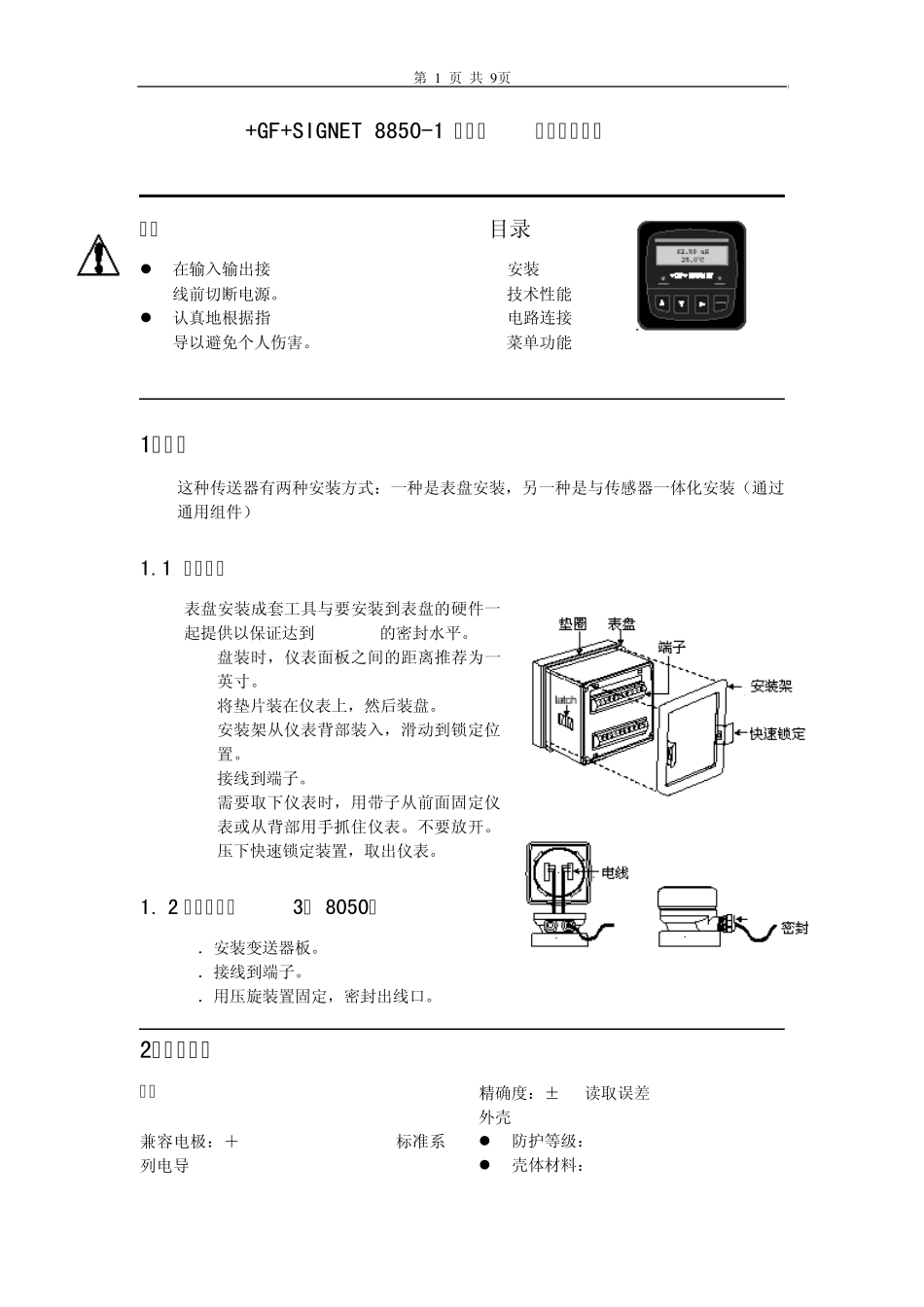

第 1 页 共 9 页 +GF+SIGNET 8850-1 电导型 变送器说明书 注意 目录 在输入输出接 1. 安装 线前切断电源。 2. 技术性能 认真地根据指 3. 电路连接 导以避免个人伤害。 4. 菜单功能 1．安装 这种传送器有两种安装方式：一种是表盘安装，另一种是与传感器一体化安装（通过通用组件） 1.1 表盘安装 表盘安装成套工具与要安装到表盘的硬件一起提供以保证达到 NEMA 4X的密封水平。 1. 盘装时，仪表面板之间的距离推荐为一英寸。 2. 将垫片装在仪表上，然后装盘。 3. 安装架从仪表背部装入，滑动到锁定位置。 4. 接线到端子。 5. 需要取下仪表时，用带子从前面固定仪表或从背部用手抓住仪表。不要放开。压下快速锁定装置，取出仪表。 1. 2 通用组件（3－ 8050） 1．安装变送器板。 2．接线到端子。 3．用压旋装置固定，密封出线口。 2．技术指标 概述 兼容电极：＋GF+SIGNET 3-28XX-1 标准系列电导 精确度：±2% 读取误差 外壳: 防护等级：NEMA 4X/IP65 壳体材料：PBT 第 2 页 共 9 页 显示窗：聚氨酯 键盘：密封4键硅橡胶 重量：325克 显示： 2*16LCD 对比度：用户可选择，5级 刷新周期：1秒 环境 环境温度：－10到70C(14到158F) 存储温度：－15到8OC(5到176F) 相对湿度：0到95%，无浓缩 标准 CSA,CE,UL ISO9001标准下制造 美国专利号#5，708，363 电气特性 传感器输入范围： 传导率：0。055到400，000微秒 阻抗：10-18.26千欧 TDS： 0.023-2000,000PPM 电气特性 传感器输入范围： 传导率：0。055到400，000微秒 阻抗：10-18.26千欧 TDS： 0.023-2000,000PPM 温度：PT1000， -25 到 120C（ -13-248F） 电流输出： 4 到 20mA 隔离，完全可调和可逆输出 电源：12 到 24VDC± 5% 稳压 最大闭环阻抗：50欧姆 MAX @12V, 325欧姆 MAX @18V, 600欧姆 MAX @ 24V 刷新周期：0.5秒 精确度：± 0.03mA@ 25C,24V 集电极开路输出：高，低，可编程脉冲 集电极，隔离，50mA吸入或源电流，30VDC max拉入电压 滞后：用户可调 第 3 页 共 9 页 3．电气连接 注意：在拆除电线前没有完全打开端子 接线夹可能导致仪表的永久损坏。 接线步骤 1．拨除电线末端0.5-0.625英寸（13－16厘米）的绝缘套。 2．用一个小型螺丝刀...
