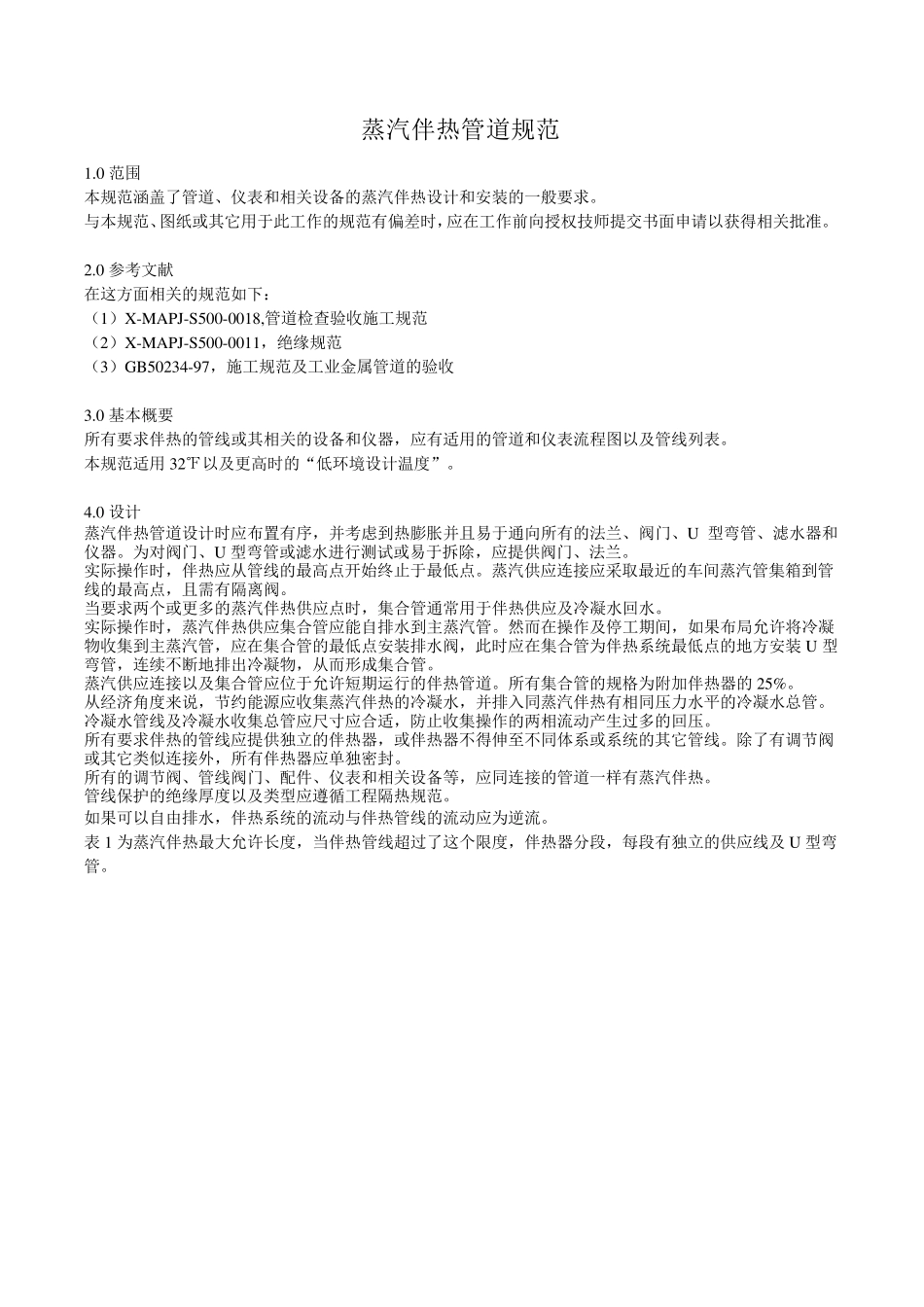

蒸汽伴热管道规范 1.0 范围 本规范涵盖了管道、仪表和相关设备的蒸汽伴热设计和安装的一般要求。 与本规范、图纸或其它用于此工作的规范有偏差时，应在工作前向授权技师提交书面申请以获得相关批准。 2.0 参考文献 在这方面相关的规范如下： （1）X -MAPJ-S500-0018,管道检查验收施工规范 （2）X -MAPJ-S500-0011，绝缘规范 （3）GB50234-97，施工规范及工业金属管道的验收 3.0 基本概要 所有要求伴热的管线或其相关的设备和仪器，应有适用的管道和仪表流程图以及管线列表。 本规范适用32℉以及更高时的“低环境设计温度”。 4.0 设计 蒸汽伴热管道设计时应布置有序，并考虑到热膨胀并且易于通向所有的法兰、阀门、U 型弯管、滤水器和仪器。为对阀门、U 型弯管或滤水进行测试或易于拆除，应提供阀门、法兰。 实际操作时，伴热应从管线的最高点开始终止于最低点。蒸汽供应连接应采取最近的车间蒸汽管集箱到管线的最高点，且需有隔离阀。 当要求两个或更多的蒸汽伴热供应点时，集合管通常用于伴热供应及冷凝水回水。 实际操作时，蒸汽伴热供应集合管应能自排水到主蒸汽管。然而在操作及停工期间，如果布局允许将冷凝物收集到主蒸汽管，应在集合管的最低点安装排水阀，此时应在集合管为伴热系统最低点的地方安装U 型弯管，连续不断地排出冷凝物，从而形成集合管。 蒸汽供应连接以及集合管应位于允许短期运行的伴热管道。所有集合管的规格为附加伴热器的25%。 从经济角度来说，节约能源应收集蒸汽伴热的冷凝水，并排入同蒸汽伴热有相同压力水平的冷凝水总管。 冷凝水管线及冷凝水收集总管应尺寸应合适，防止收集操作的两相流动产生过多的回压。 所有要求伴热的管线应提供独立的伴热器，或伴热器不得伸至不同体系或系统的其它管线。除了有调节阀或其它类似连接外，所有伴热器应单独密封。 所有的调节阀、管线阀门、配件、仪表和相关设备等，应同连接的管道一样有蒸汽伴热。 管线保护的绝缘厚度以及类型应遵循工程隔热规范。 如果可以自由排水，伴热系统的流动与伴热管线的流动应为逆流。 表1 为蒸汽伴热最大允许长度，当伴热管线超过了这个限度，伴热器分段，每段有独立的供应线及U 型弯管。 表1 蒸汽伴热最大允许长度 管道 设计压力 伴热管线 伴热管 伴热管数目 伴热长度最大值 SL 8 KG/CM2G 1/2”-1 1/2” 2”-4” 6”-10” 12”-18” 20”-32” 12MM 12MM 12MM 12MM 12MM 1 1 2 3 4 ...
