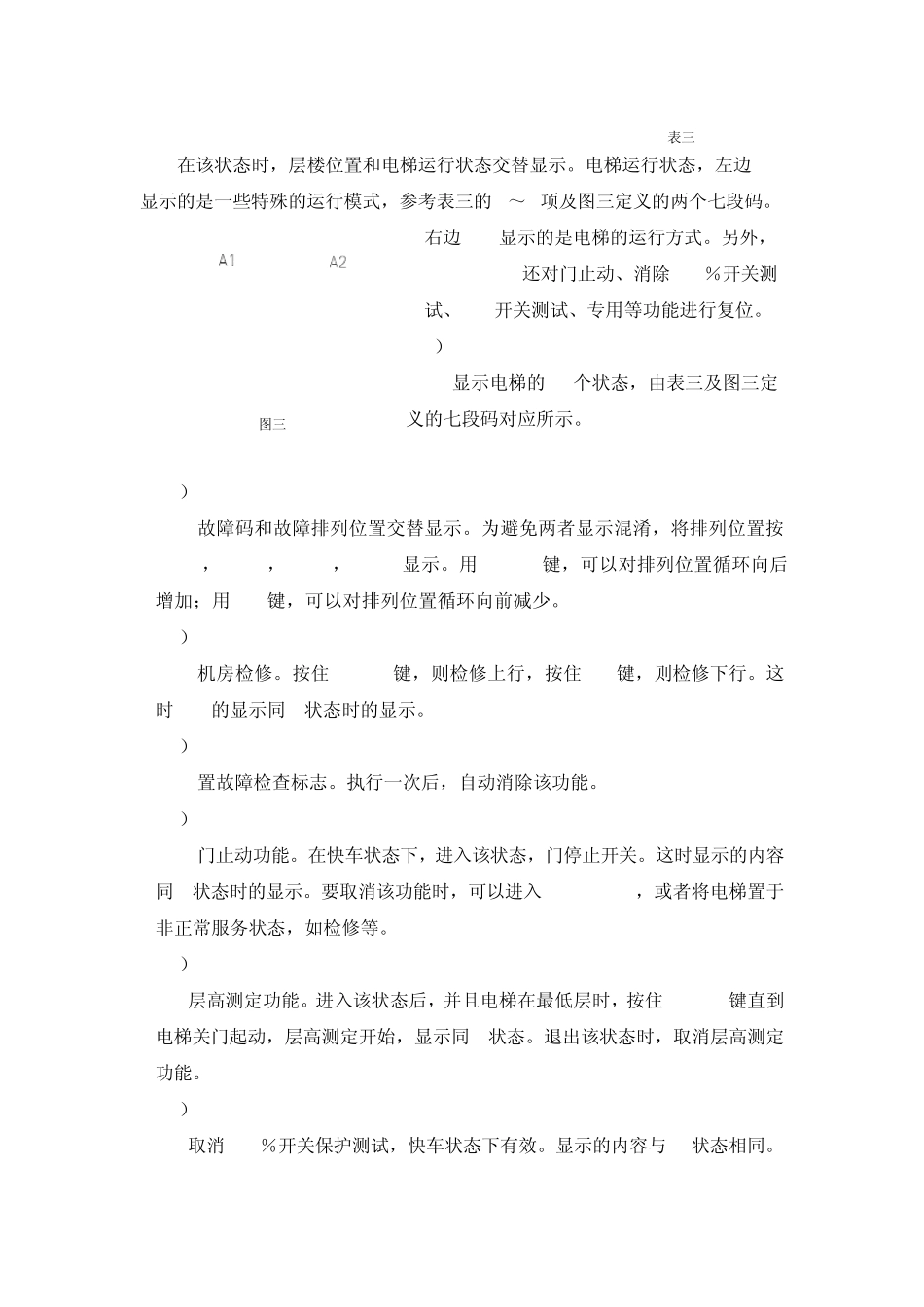

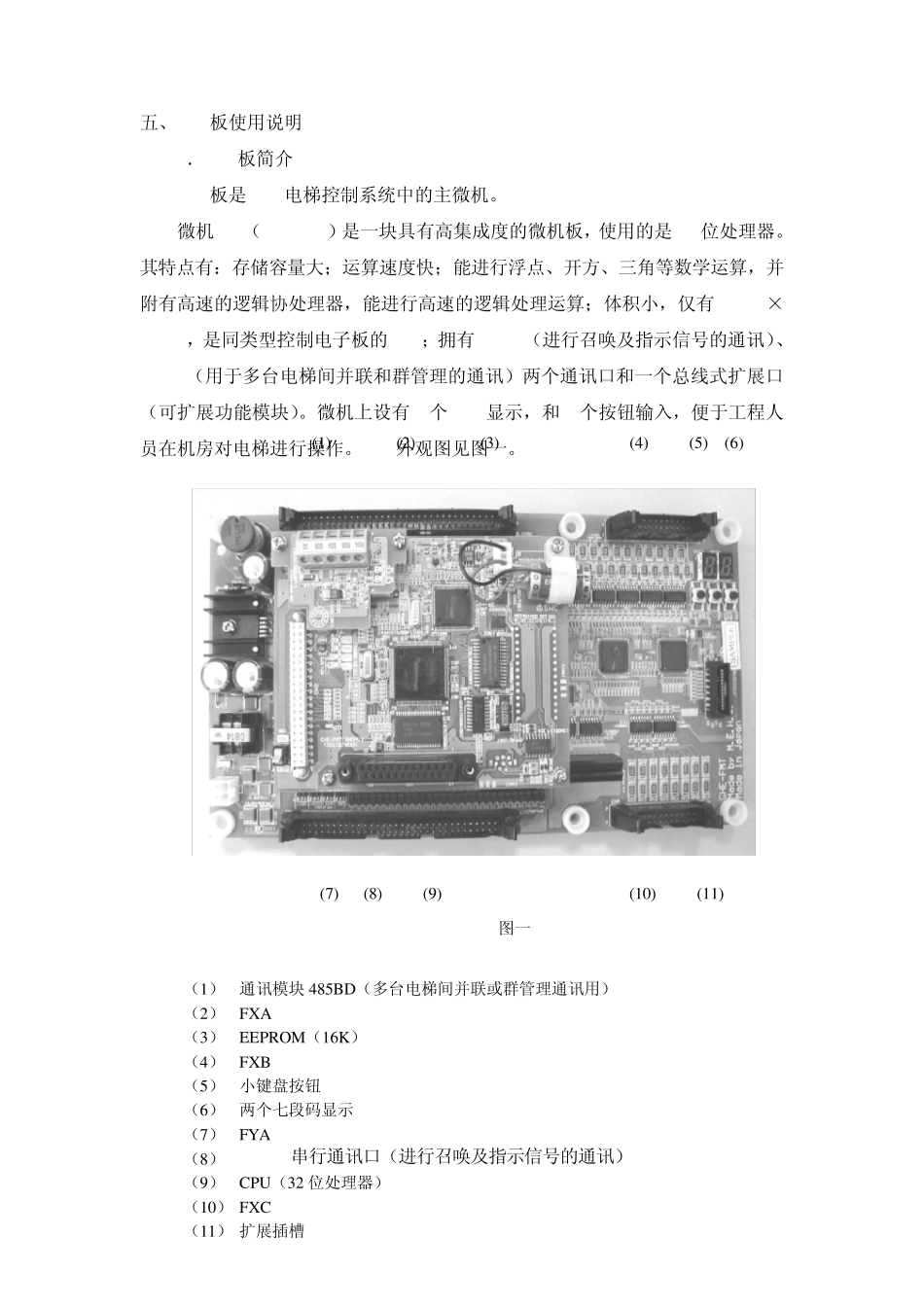

五、FMT板使用说明 1．FMT板简介 FMT板是NPH电梯控制系统中的主微机。 微机FMT（GHE-FMT）是一块具有高集成度的微机板，使用的是32位处理器。其特点有：存储容量大；运算速度快；能进行浮点、开方、三角等数学运算，并附有高速的逻辑协处理器，能进行高速的逻辑处理运算；体积小，仅有240mm×130mm，是同类型控制电子板的1/4；拥有RS422（进行召唤及指示信号的通讯）、RS485（用于多台电梯间并联和群管理的通讯）两个通讯口和一个总线式扩展口（可扩展功能模块）。微机上设有2个 LED显示，和 3个按钮输入，便于工程人员在机房对电梯进行操作。FMT外观图见图一。 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) 图一 （1） 通讯模块485BD（多台电梯间并联或群管理通讯用） （2） FXA （3） EEPROM（16K） （4） FXB （5） 小键盘按钮 （6） 两个七段码显示 （7） FYA （8） RS422串行通讯口（进行召唤及指示信号的通讯） （9） CPU（32 位处理器） （10） FXC （11） 扩展插槽 2．小键盘介绍 2.1硬件介绍 在FMT板的右上角，有三个按钮和两个7段码显示，称之为小键盘。通过小键盘，可以方便地在机房对电梯进行一些操作。 小键盘外观图如图二所示： 对应图中左中右三个键，分别定义为MODE、INC/ST、SET键。 2.2一般操作 为了区别各个状态，定义10个状态号，分别为0、1、2、3、4、8、11、13、14、15。各状态对应的功能见表二。 在任何状态下，按下 MODE键，显示的就是当前状态的状态号。要进入某个 状态时，先按下 MODE键，然后用 INC/ST键调状态号，这时的LED按照 0、1、 2、3、4、8、11、13、14、15、0、1、2…依次向后变化显示。调到需要进入的 状态号后，按下 SET键即可进入该状态。 2.3各状态解释 状态号 功 能 MODE 0 SET 显示楼层 MODE 1 SET 显示状态 MODE 2 SET 显示故障码 MODE 3 SET 慢车（机房检修） MODE 4 SET 置故障检查标记 MODE 8 SET 门止动功能 MODE 11 SET 层高测定 MODE 13 SET 消除 110％开关 MODE 14 SET SDS 开关测试 表二 序号 段码号 显示状态 1 A1 机房检修 2 B1 轿顶检修 3 C1 平层信号 4 D1 安全回路 5 E1 电梯有故障 6 F1 轿内检修 7 G1 层高测定 8 A2 自救运行 9 B2 专用功能 10 C2 SDS 开关测试 11 D2 110%开关取消 12 E2 门止动 13 F2 停电自救 图二 1) MODE ...
