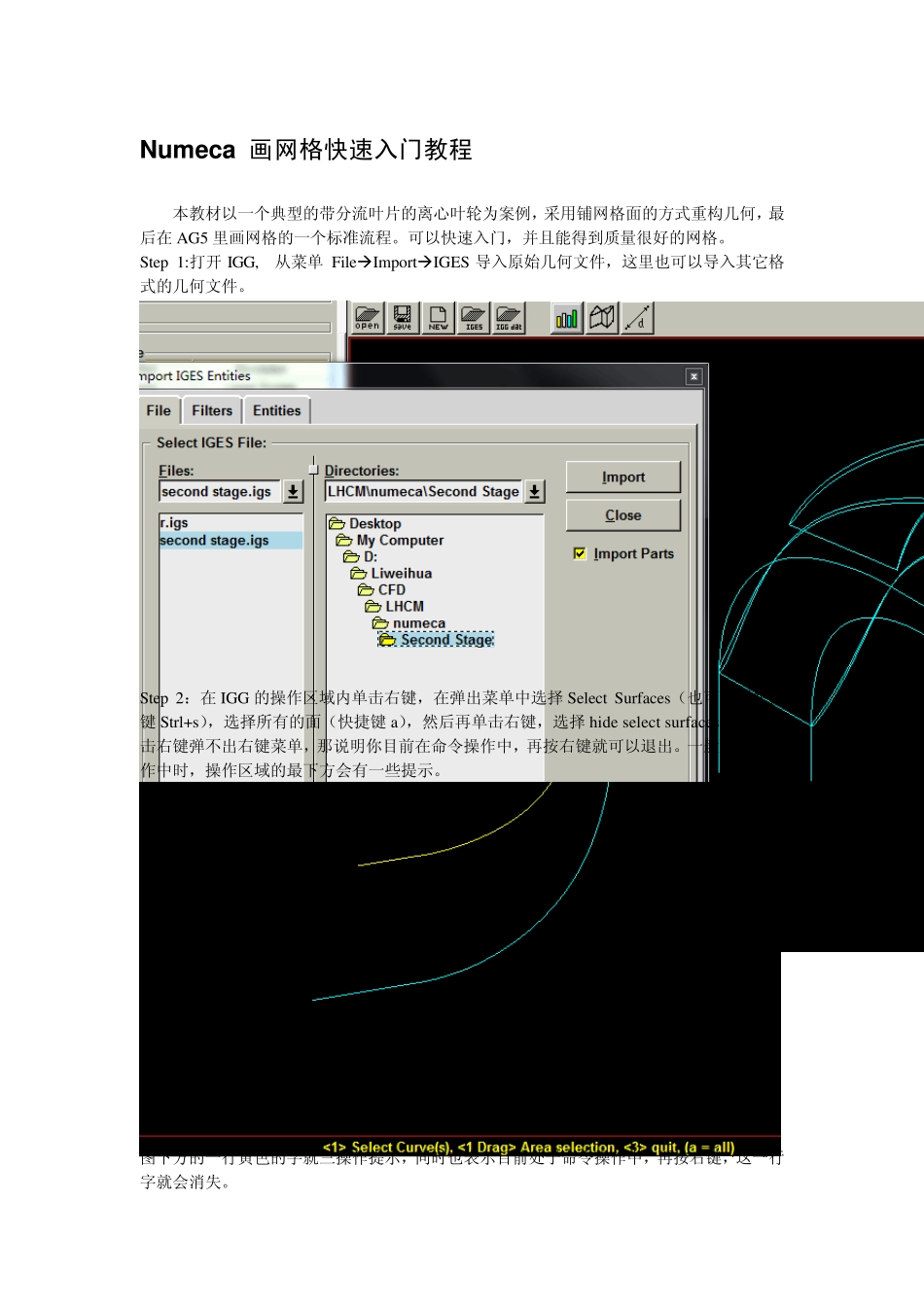

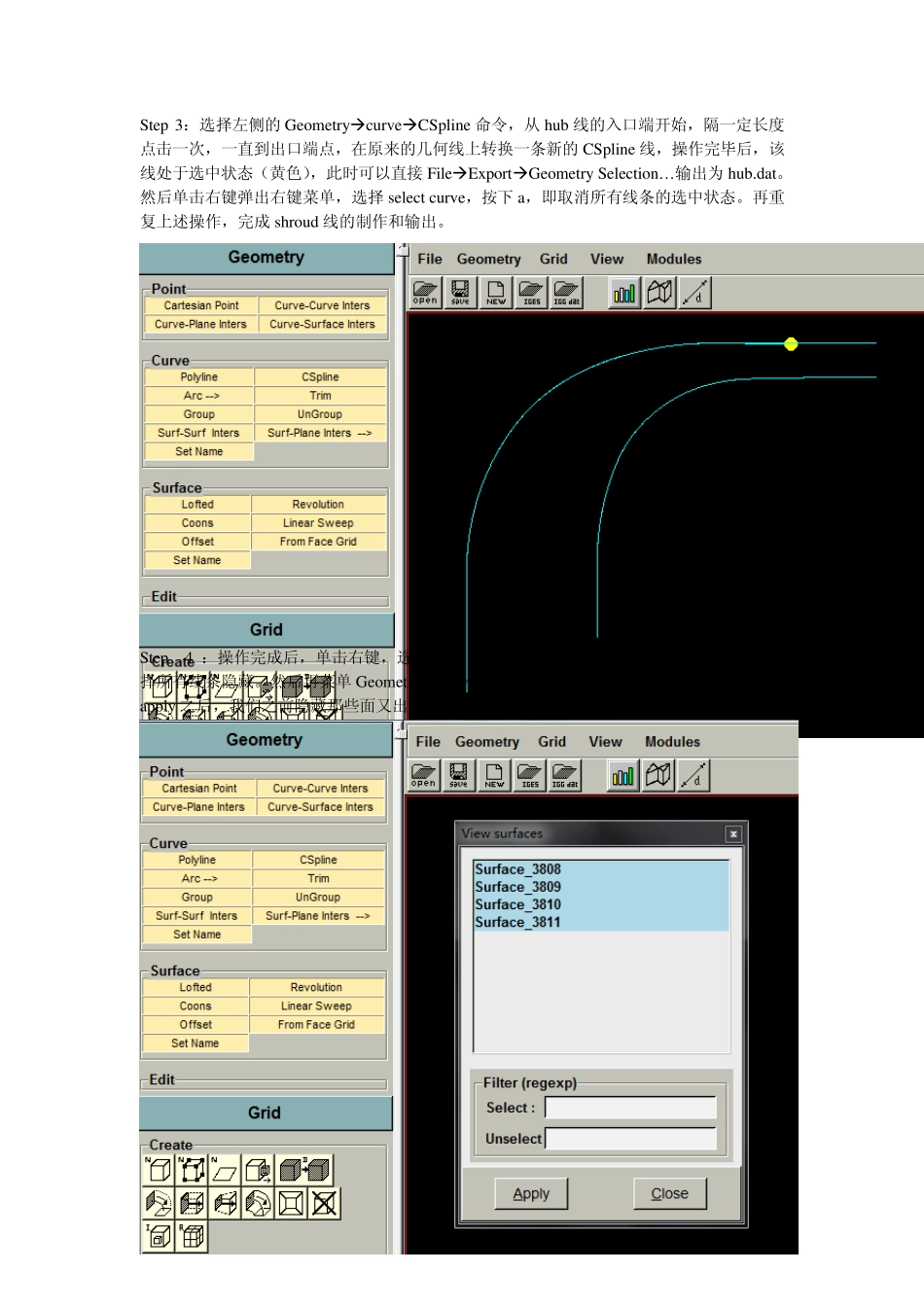

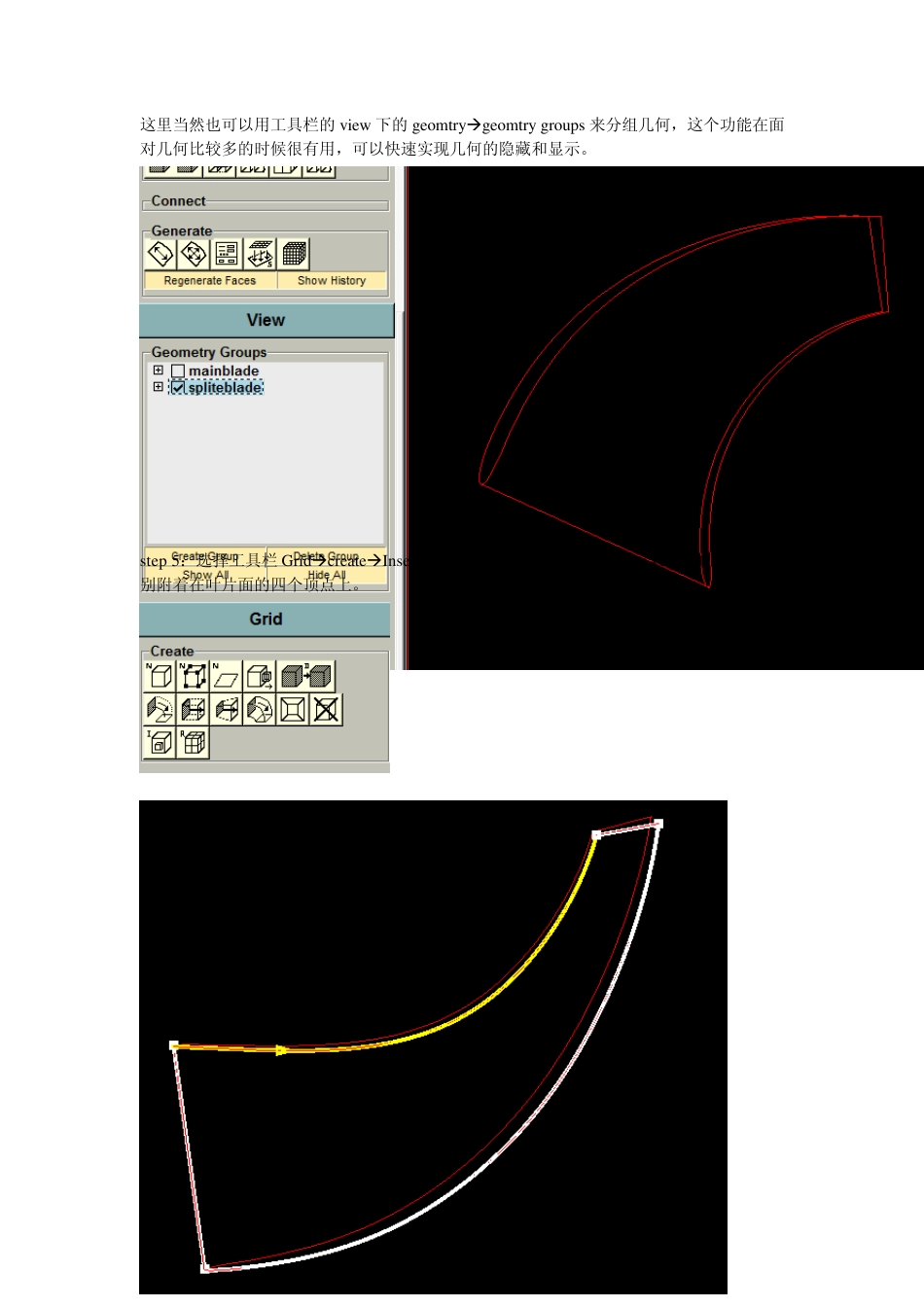

Numeca 画网格快速入门教程 本教材以一个典型的带分流叶片的离心叶轮为案例，采用铺网格面的方式重构几何，最后在AG5 里画网格的一个标准流程。可以快速入门，并且能得到质量很好的网格。 Step 1:打开 IGG, 从菜单 FileImportIGES 导入原始几何文件，这里也可以导入其它格式的几何文件。 Step 2：在IGG 的操作区域内单击右键，在弹出菜单中选择 Select Su rfaces（也可以用快捷键 Strl+s），选择所有的面（快捷键 a），然后再单击右键，选择 hide select su rfaces。如果单击右键弹不出右键菜单，那说明你目前在命令操作中，再按右键就可以退出。一般在命令操作中时，操作区域的最下方会有一些提示。 图下方的一行黄色的字就三操作提示，同时也表示目前处于命令操作中，再按右键，这一行字就会消失。 Step 3：选择左侧的GeometrycurveCSpline 命令，从hub 线的入口端开始，隔一定长度点击一次，一直到出口端点，在原来的几何线上转换一条新的CSpline 线，操作完毕后，该线处于选中状态（黄色），此时可以直接FileExportGeometry Selection…输出为hub.dat。 然后单击右键弹出右键菜单，选择select curve，按下 a，即取消所有线条的选中状态。再重复上述操作，完成 shroud 线的制作和输出。 Step 4 ：操作完成后，单击右键，选择hide all Geometry，隐藏所有几何文件，也可以选择所有线条隐藏。然后再菜单 Geometryview surfaces, 在弹出对话框中选择所有的面，apply之后，我们之前隐藏那些面又出现了。 这里当然也可以用工具栏的view 下的geomtrygeomtry groups 来分组几何，这个功能在面对几何比较多的时候很有用，可以快速实现几何的隐藏和显示。 step 5：选择工具栏GridcreateInsert new face 就是第三个，将 face grid 的四个顶点分别附着在叶片面的四个顶点上。 如果叶片面的四条边都三连续的单线条，这样操作就可以，如果是多条线段，需要通过insrert/editinsert v ertex 来插入控制点，使face grid 的segment 完全贴合叶片面的边。 Step 6：光标移动到黄色的segment 附近，单击右键，在弹出菜单中选择 segmentset nu mber of points,设置网格点数，一般这里只是铺网格以生成新的几何，所以网格点数设置多一点没关系，多的网格数使得网格能更好地贴近原始几何面。点击 apply 完成操作。 然后再在黄色的segment 附近，单击右键，弹出菜单...
