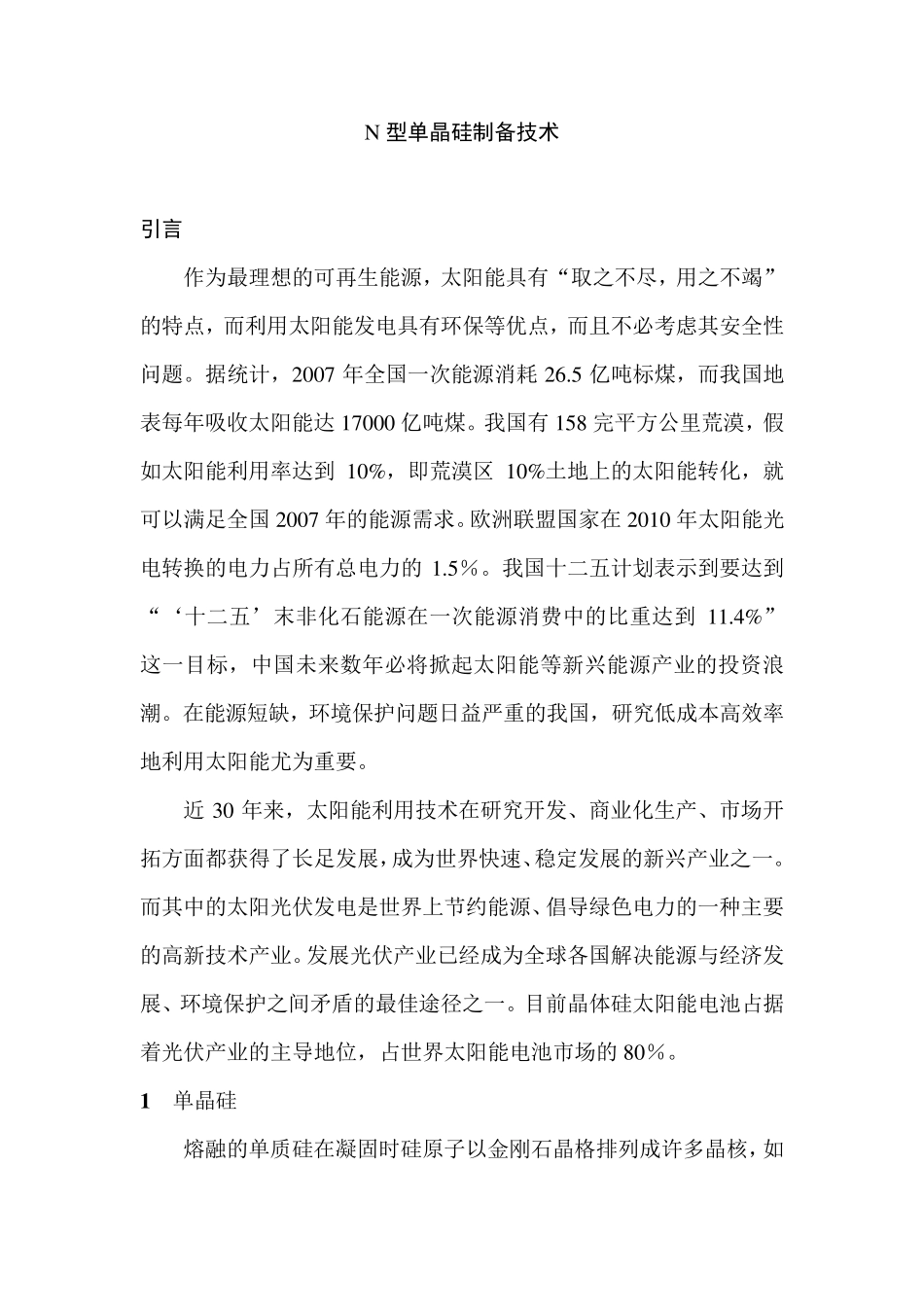

N型单晶硅制备技术_第1页

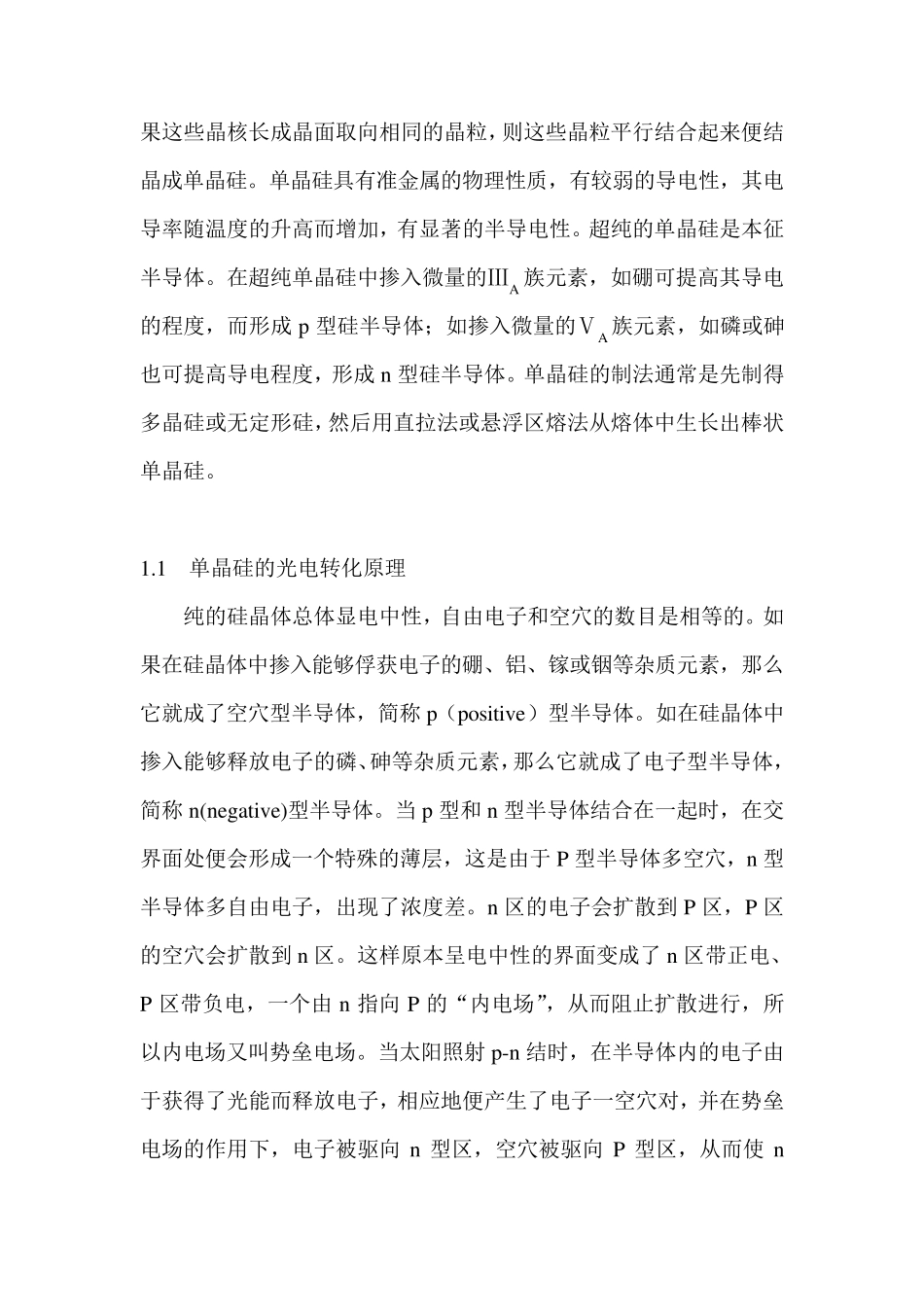

N型单晶硅制备技术_第2页

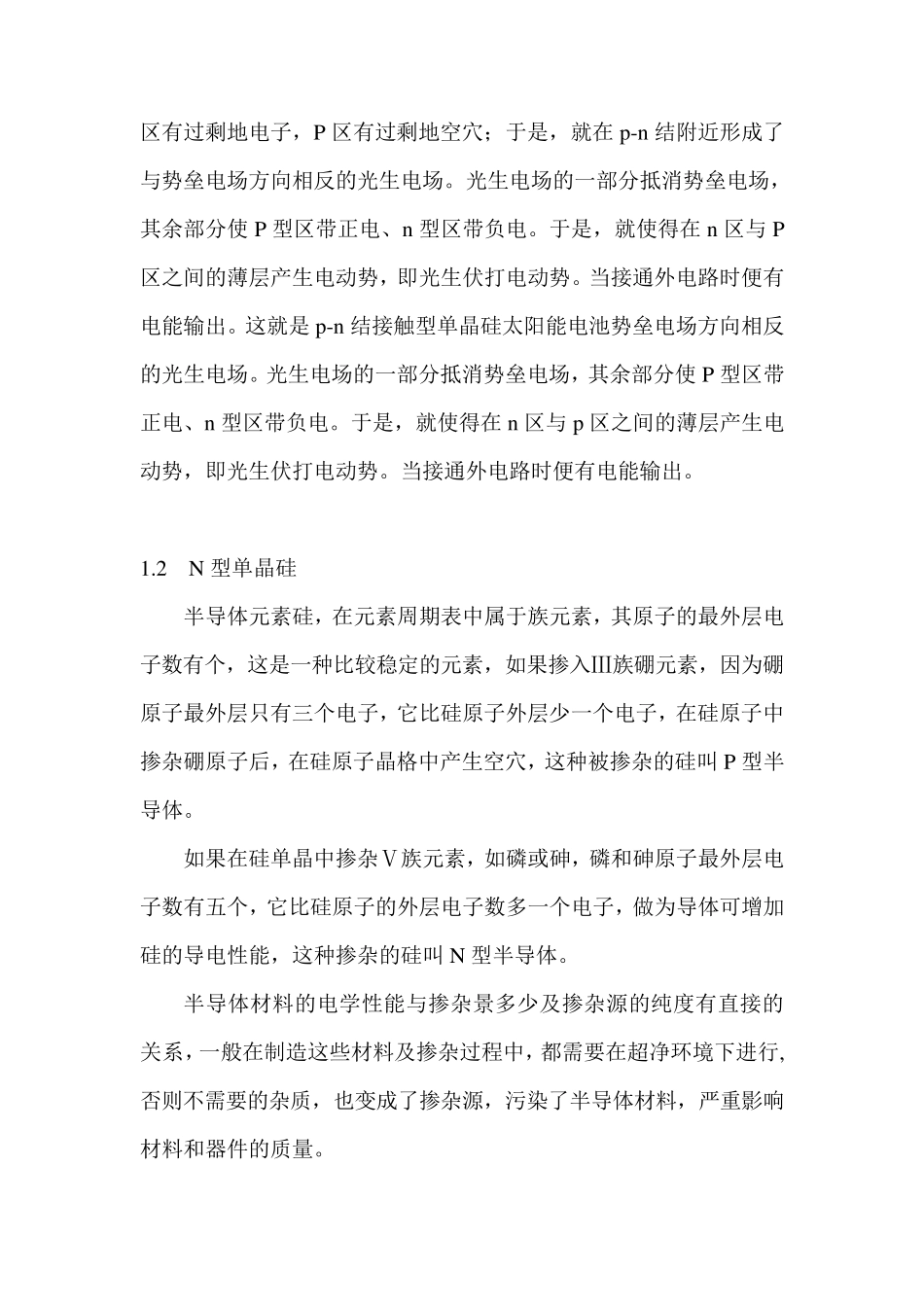

N型单晶硅制备技术_第3页
N 型单晶硅制备技术 引言 作为最理想的可再生能源,太阳能具有“取之不尽,用之不竭”的特点,而利用太阳能发电具有环保等优点,而且不必考虑其安全性问题。据统计,2007 年全国一次能源消耗26.5 亿吨标煤,而我国地表每年吸收太阳能达17000 亿吨煤。我国有158 完平方公里荒漠,假如太阳能利用率达到10%,即荒漠区10%土地上的太阳能转化,就可以满足全国2007 年的能源需求。欧洲联盟国家在2010 年太阳能光电转换的电力占所有总电力的1.5%。我国十二五计划表示到要达到“‘十二五’末非化石能源在一次能源消费中的比重达到11.4%”这一目标,中国未来数年必将掀起太阳能等新兴能源产业的投资浪潮。在能源短缺,环境保护问题日益严重的我国,研究低成本高效率地利用太阳能尤为重要。 近 30 年来,太阳能利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展,成为世界快速、稳定发展的新兴产业之一。而其中的太阳光伏发电是世界上节约能源、倡导绿色电力的一种主要的高新技术产业。发展光伏产业已经成为全球各国解决能源与经济发展、环境保护之间矛盾的最佳途径之一。目前晶体硅太阳能电池占据着光伏产业的主导地位,占世界太阳能电池市场的80%。 1 单晶硅 熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核,如果这些晶核长成晶面取向相同的晶粒,则这些晶粒平行结合起来便结晶成单晶硅。单晶硅具有准金属的物理性质,有较弱的导电性,其电导率随温度的升高而增加,有显著的半导电性。超纯的单晶硅是本征半导体。在超纯单晶硅中掺入微量的ⅢA 族元素,如硼可提高其导电的程度,而形成 p 型硅半导体;如掺入微量的ⅤA 族元素,如磷或砷也可提高导电程度,形成 n 型硅半导体。单晶硅的制法通常是先制得多晶硅或无定形硅,然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。 1.1 单晶硅的光电转化原理 纯的硅晶体总体显电中性,自由电子和空穴的数目是相等的。如果在硅晶体中掺入能够俘获电子的硼、铝、镓或铟等杂质元素,那么它就成了空穴型半导体,简称p(positiv e)型半导体。如在硅晶体中掺入能够释放电子的磷、砷等杂质元素,那么它就成了电子型半导体,简称n(negativ e)型半导体。当p 型和 n 型半导体结合在一起时,在交界面处便会形成一个特殊的薄层,这是由于P 型半导体多空穴,n 型半导体多自由电子,出现了浓度差。n 区的电子会扩散到P 区,P 区的空穴会扩散到n 区。这样原本呈电中性...
