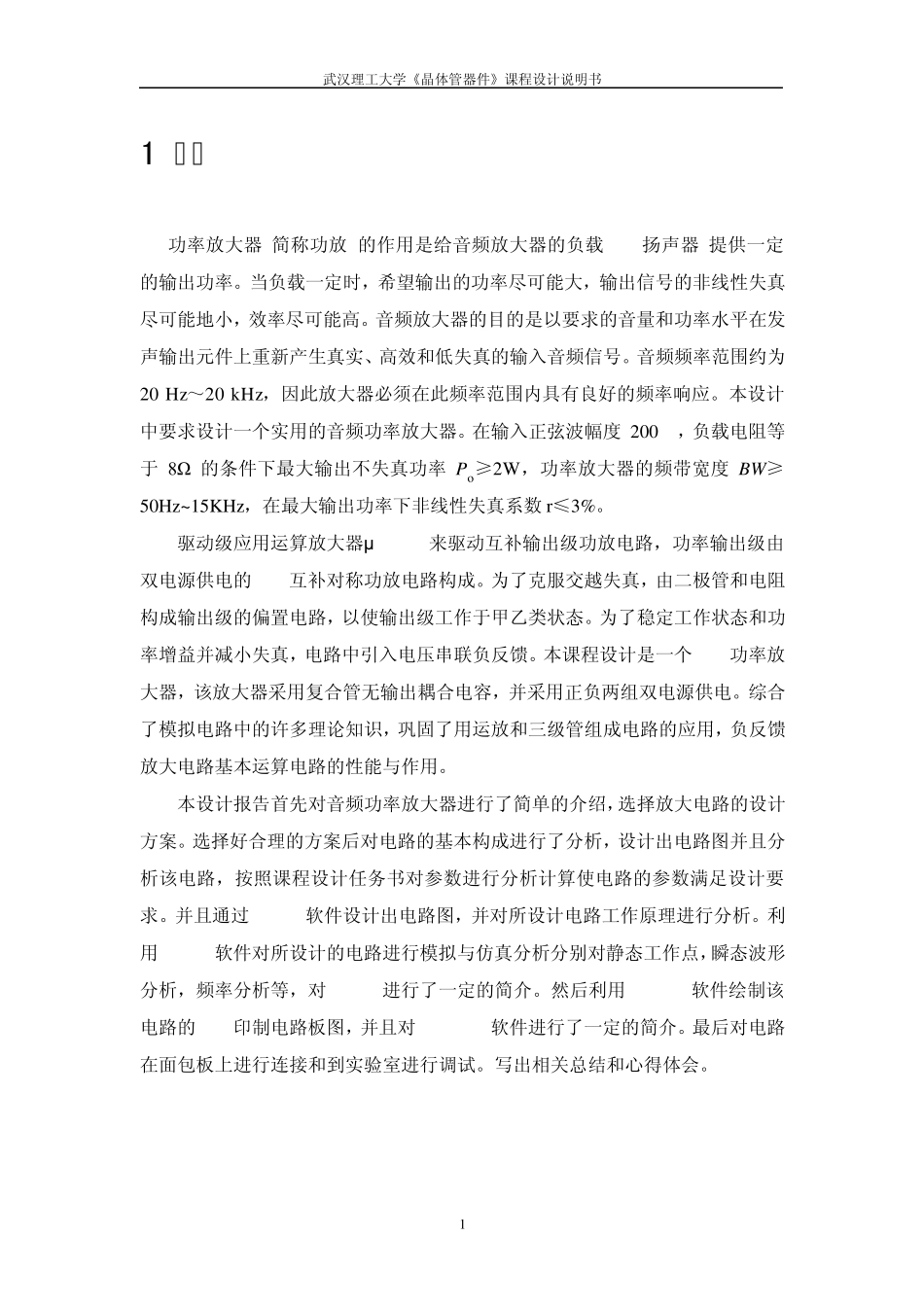

武汉理工大学《晶体管器件》课程设计说明书 1 1 绪论 功率放大器(简称功放)的作用是给音频放大器的负载RL(扬声器)提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。音频频率范围约为20 Hz～20 kHz，因此放大器必须在此频率范围内具有良好的频率响应。本设计中要求设计一个实用的音频功率放大器。在输入正弦波幅度=200mV，负载电阻等于8Ω 的条件下最大输出不失真功率Po≥2W，功率放大器的频带宽度BW ≥50Hz~15KHz，在最大输出功率下非线性失真系数r≤3%。 驱动级应用运算放大器μ A741来驱动互补输出级功放电路，功率输出级由双电源供电的OCL互补对称功放电路构成。为了克服交越失真，由二极管和电阻构成输出级的偏置电路，以使输出级工作于甲乙类状态。为了稳定工作状态和功率增益并减小失真，电路中引入电压串联负反馈。本课程设计是一个OCL功率放大器，该放大器采用复合管无输出耦合电容，并采用正负两组双电源供电。综合了模拟电路中的许多理论知识，巩固了用运放和三级管组成电路的应用，负反馈放大电路基本运算电路的性能与作用。 本设计报告首先对音频功率放大器进行了简单的介绍，选择放大电路的设计方案。选择好合理的方案后对电路的基本构成进行了分析，设计出电路图并且分析该电路，按照课程设计任务书对参数进行分析计算使电路的参数满足设计要求。并且通过 ORCAD软件设计出电路图，并对所设计电路工作原理进行分析。利用ORCAD软件对所设计的电路进行模拟与仿真分析分别对静态工作点，瞬态波形分析，频率分析等，对 ORCAD进行了一定的简介。然后利用PROTEL软件绘制该电路的PCB印制电路板图，并且对 PROTEEL软件进行了一定的简介。最后对电路在面包板上进行连接和到实验室进行调试。写出相关总结和心得体会。 武汉理工大学《晶体管器件》课程设计说明书 2 2 音频功率放大器 2.1 音频功放的性能指标 音频功率放大器的主要作用是向负载提供功率，要求输出功率尽可能大，效率尽可能高。非线性失真尽可能小。功放的性能指标参数如下： （一）灵敏度 对放大器来说，灵敏度一般指达到额定输出功率或电压时输入端所加信号的电压大小，因此也称为输入灵敏度；对音箱来说，灵敏度是指给音箱施加 1W 的输入功率, 在喇叭正前方 1 米远处能产生多少分贝...
