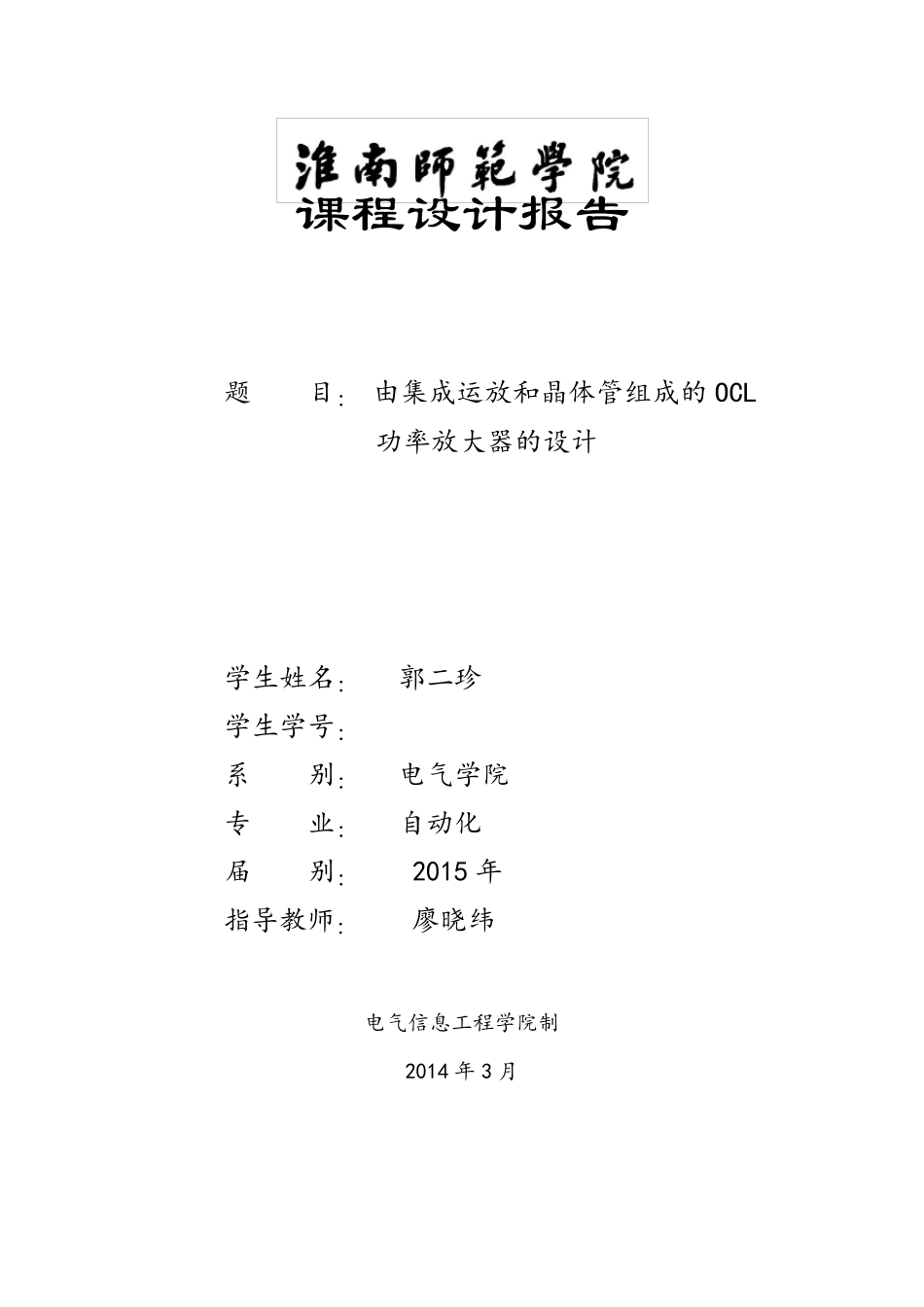

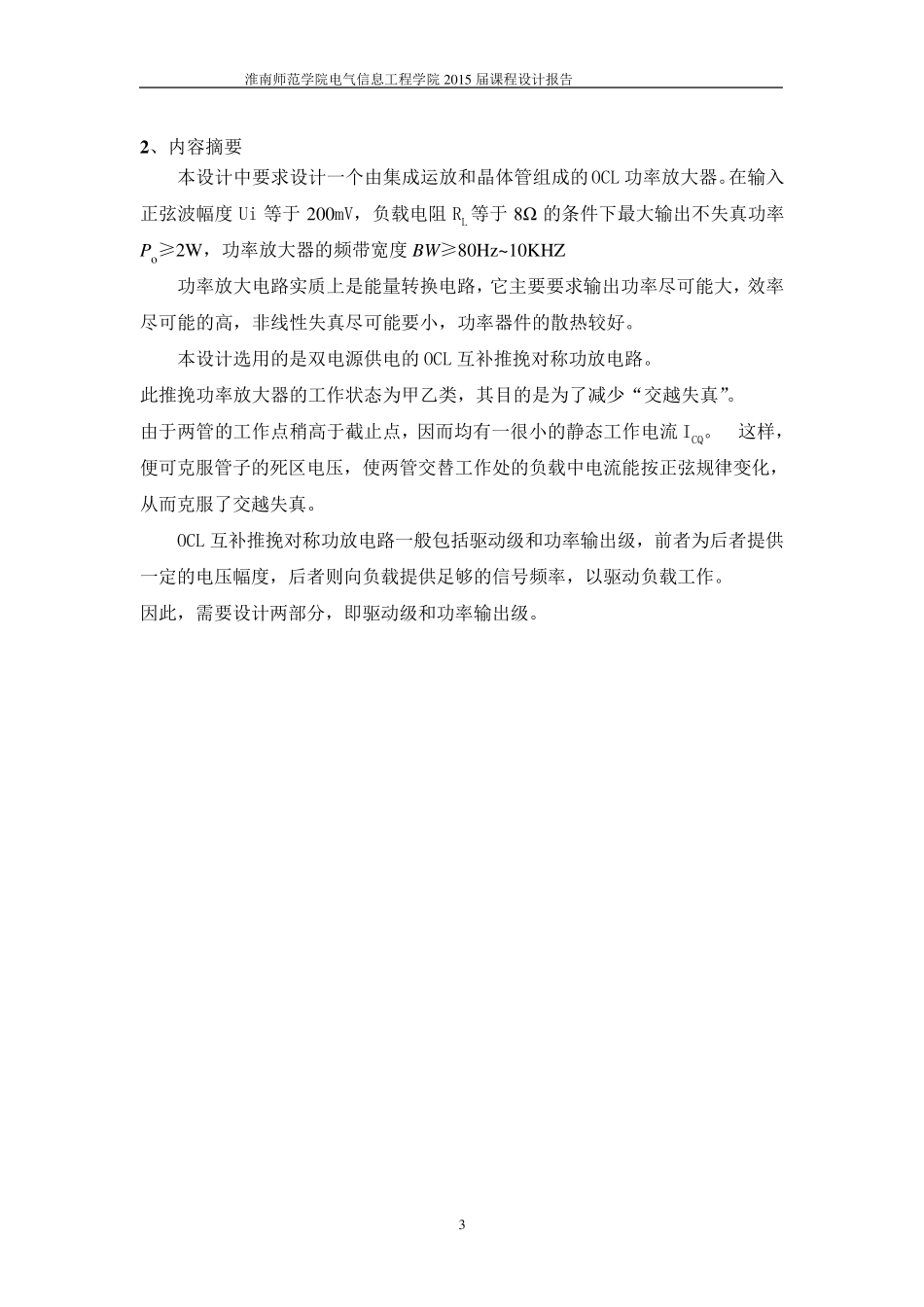

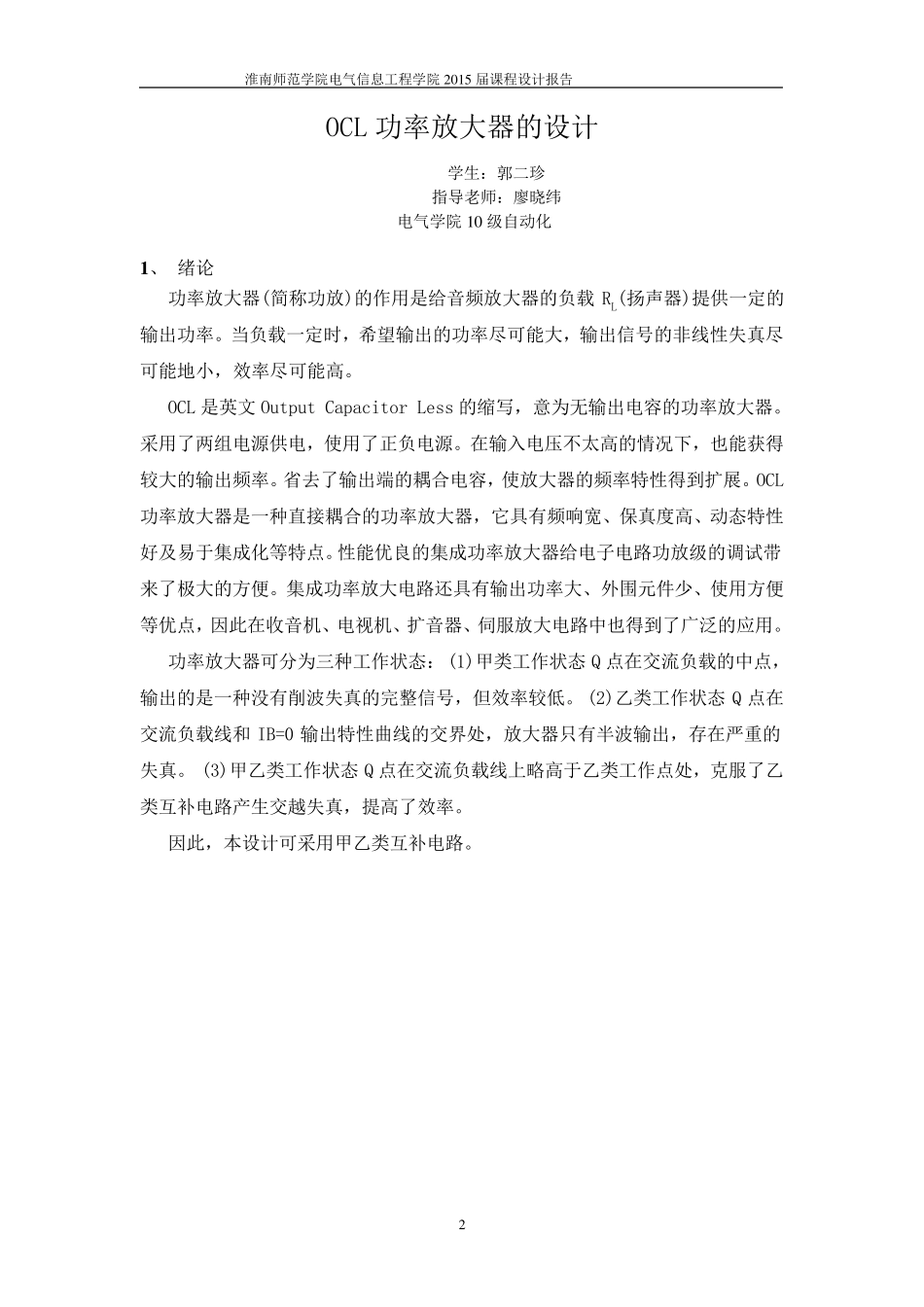

课程设计报告 题 目： 由集成运放和晶体管组成的OCL 功率放大器的设计 学生姓名： 郭二珍 学生学号： ********** 系 别： 电气学院 专 业： 自动化 届 别： 2015 年 指导教师： 廖晓纬 电气信息工程学院制 2014 年 3 月 淮南师范学院电气信息工程学院2 0 1 5 届课程设计报告 2 OCL 功率放大器的设计 学生：郭二珍 指导老师：廖晓纬 电气学院1 0 级自动化 1 、 绪论 功率放大器(简称功放)的作用是给音频放大器的负载 RL(扬声器)提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。 OCL 是英文 Output Capacitor Less 的缩写，意为无输出电容的功率放大器。采用了两组电源供电，使用了正负电源。在输入电压不太高的情况下，也能获得较大的输出频率。省去了输出端的耦合电容，使放大器的频率特性得到扩展。OCL功率放大器是一种直接耦合的功率放大器，它具有频响宽、保真度高、动态特性好及易于集成化等特点。性能优良的集成功率放大器给电子电路功放级的调试带来了极大的方便。集成功率放大电路还具有输出功率大、外围元件少、使用方便等优点，因此在收音机、电视机、扩音器、伺服放大电路中也得到了广泛 的应 用。 功率放大器可分 为三 种工作状 态：(1)甲 类 工作状 态 Q 点在交 流 负载的中点，输出的是一种没 有削 波 失真的完 整 信号，但 效率较低 。 (2)乙 类 工作状 态 Q 点在交 流 负载线和IB=0 输出特性曲 线的交 界 处 ，放大器只 有半 波 输出，存 在严 重 的失真。 (3)甲 乙 类 工作状 态 Q 点在交 流 负载线上 略 高于乙 类 工作点处 ，克 服了乙类 互 补 电路产 生交 越 失真，提高了效率。 因此，本 设计可采用甲 乙 类 互 补 电路。 淮南师范学院电气信息工程学院2015 届课程设计报告 3 2 、内容摘要 本设计中要求设计一个由集成运放和晶体管组成的OCL 功率放大器。在输入正弦波幅度Ui 等于200mV，负载电阻RL 等于8Ω 的条件下最大输出不失真功率Po≥2W，功率放大器的频带宽度BW ≥80Hz~10KHZ 功率放大电路实质上是能量转换电路，它主要要求输出功率尽可能大，效率尽可能的高，非线性失真尽可能要小，功率器件的散热较好。 本设计选用的是双电源供电的OCL 互补推挽对称功放电路。 此推挽功率放大器的工作状态为甲乙类，其目的是为了...
