OM8838机芯黑屏故障检修技巧VIP免费

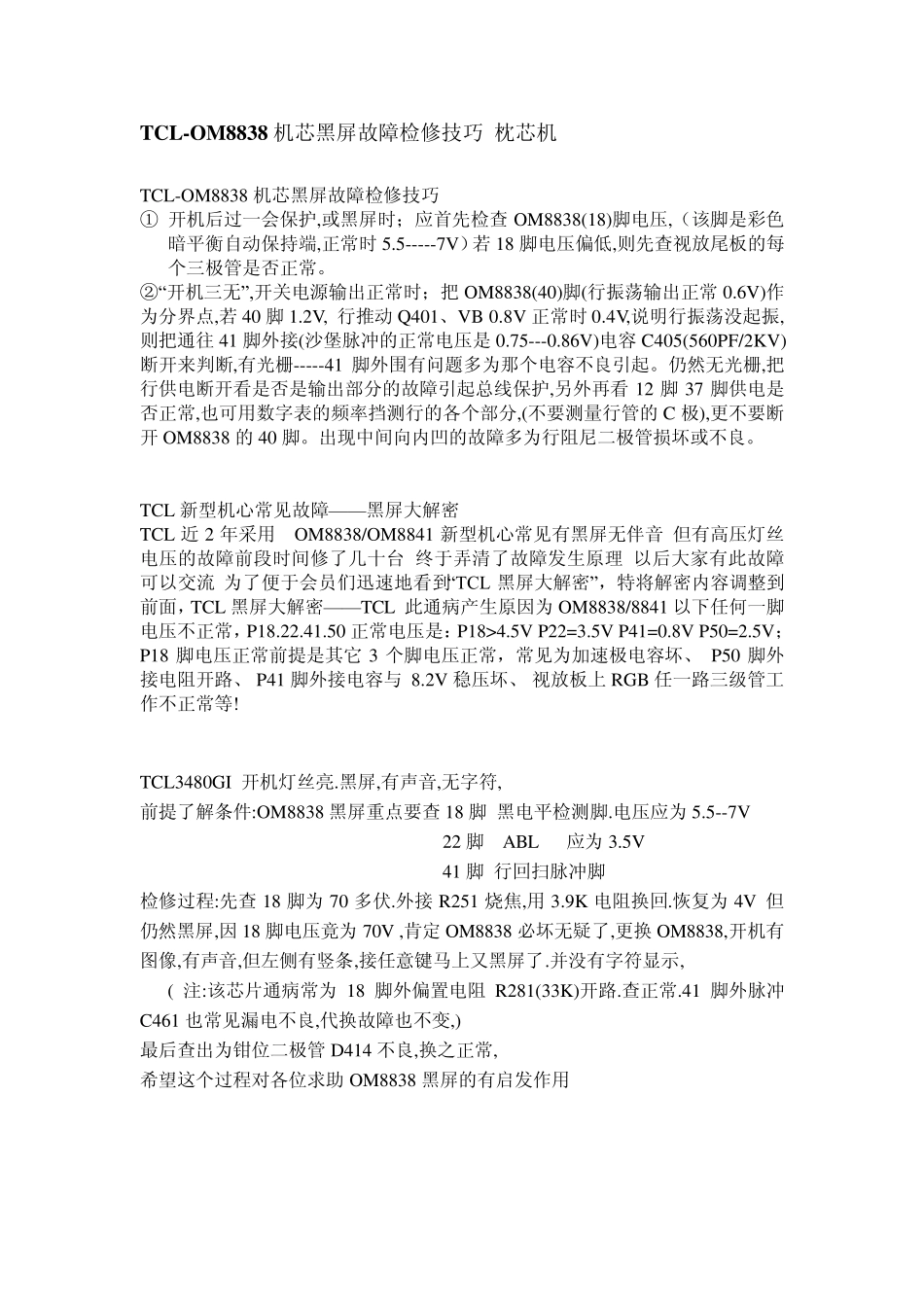

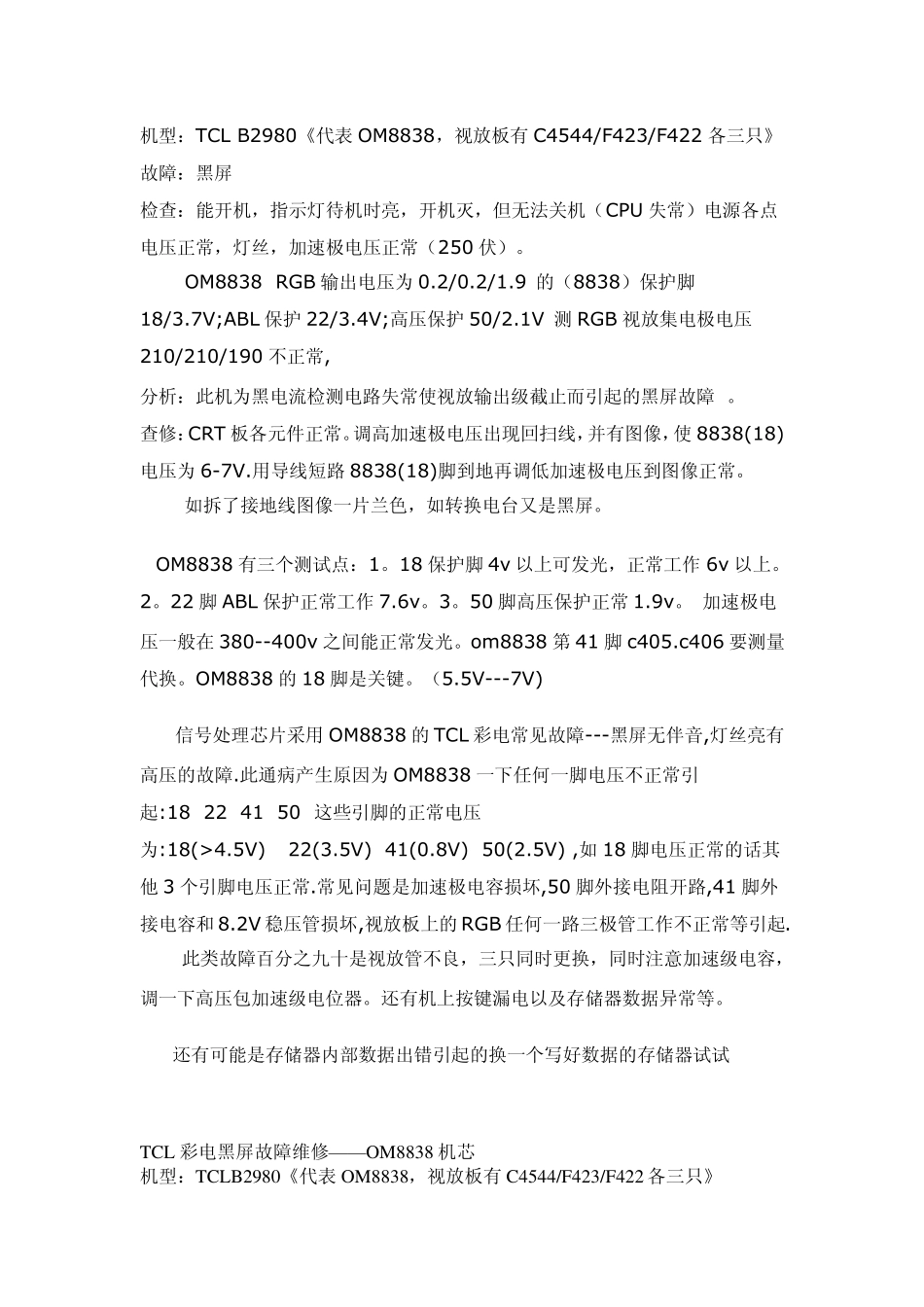

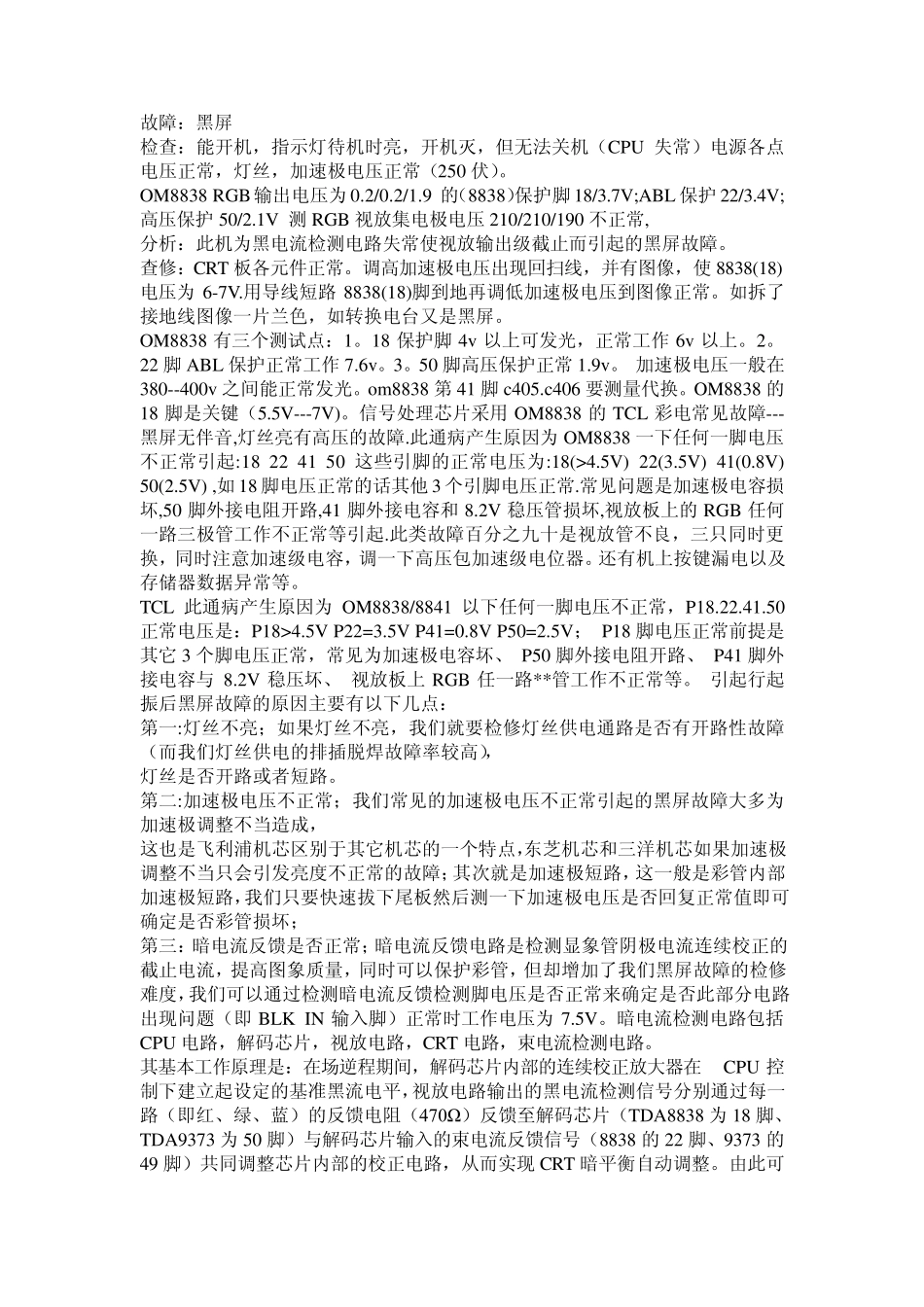

TCL-OM8838 机芯黑屏故障检修技巧 枕芯机 TCL-OM8838 机芯黑屏故障检修技巧 ① 开机后过一会保护,或黑屏时；应首先检查 OM8838(18)脚电压,（该脚是彩色暗平衡自动保持端,正常时 5.5-----7V）若 18 脚电压偏低,则先查视放尾板的每个三极管是否正常。 ②“开机三无” ,开关电源输出正常时；把 OM8838(40)脚(行振荡输出正常 0.6V)作为分界点,若 40 脚 1.2V, 行推动 Q401、VB 0.8V 正常时 0.4V,说明行振荡没起振,则把通往 41 脚外接(沙堡脉冲的正常电压是 0.75---0.86V)电容 C405(560PF/2KV)断开来判断,有光栅-----41 脚外围有问题多为那个电容不良引起。仍然无光栅,把行供电断开看是否是输出部分的故障引起总线保护,另外再看 12 脚 37 脚供电是否正常,也可用数字表的频率挡测行的各个部分,(不要测量行管的 C 极),更不要断开 OM8838 的 40 脚。出现中间向内凹的故障多为行阻尼二极管损坏或不良。 TCL 新型机心常见故障— — 黑屏大解密 TCL 近 2 年采用 OM8838/OM8841 新型机心常见有黑屏无伴音 但有高压灯丝电压的故障前段时间修了几十台 终于弄清了故障发生原理 以后大家有此故障可以交流 为了便于会员们迅速地看到“TCL 黑屏大解密” ，特将解密内容调整到前面，TCL 黑屏大解密— — TCL 此通病产生原因为 OM8838/8841 以下任何一脚电压不正常，P18.22.41.50 正常电压是：P18>4.5V P22=3.5V P41=0.8V P50=2.5V； P18 脚电压正常前提是其它 3 个脚电压正常，常见为加速极电容坏、 P50 脚外接电阻开路、 P41 脚外接电容与 8.2V 稳压坏、 视放板上 RGB 任一路三级管工作不正常等! TCL3480GI 开机灯丝亮.黑屏,有声音,无字符, 前提了解条件:OM8838 黑屏重点要查 18 脚 黑电平检测脚.电压应为 5.5--7V 22 脚 ABL 应为 3.5V 41 脚 行回扫脉冲脚 检修过程:先查 18 脚为 70 多伏.外接 R251 烧焦,用 3.9K 电阻换回.恢复为 4V 但仍然黑屏,因 18 脚电压竟为 70V ,肯定 OM8838 必坏无疑了,更换 OM8838,开机有图像,有声音,但左侧有竖条,接任意键马上又黑屏了.并没有字符显示, ( 注:该芯片通病常为 18 脚外偏置电阻 R281(33K)开路.查正常.41 脚外脉冲C461 也常见漏电不良,代换故障也不变,) 最后查出为钳位二极管 D414 不良,换之正常, 希望这个过程对各位求助 OM8838 黑屏的有启发作用 机型：TCL B2980《代表OM8838，视放板有C4544/...
