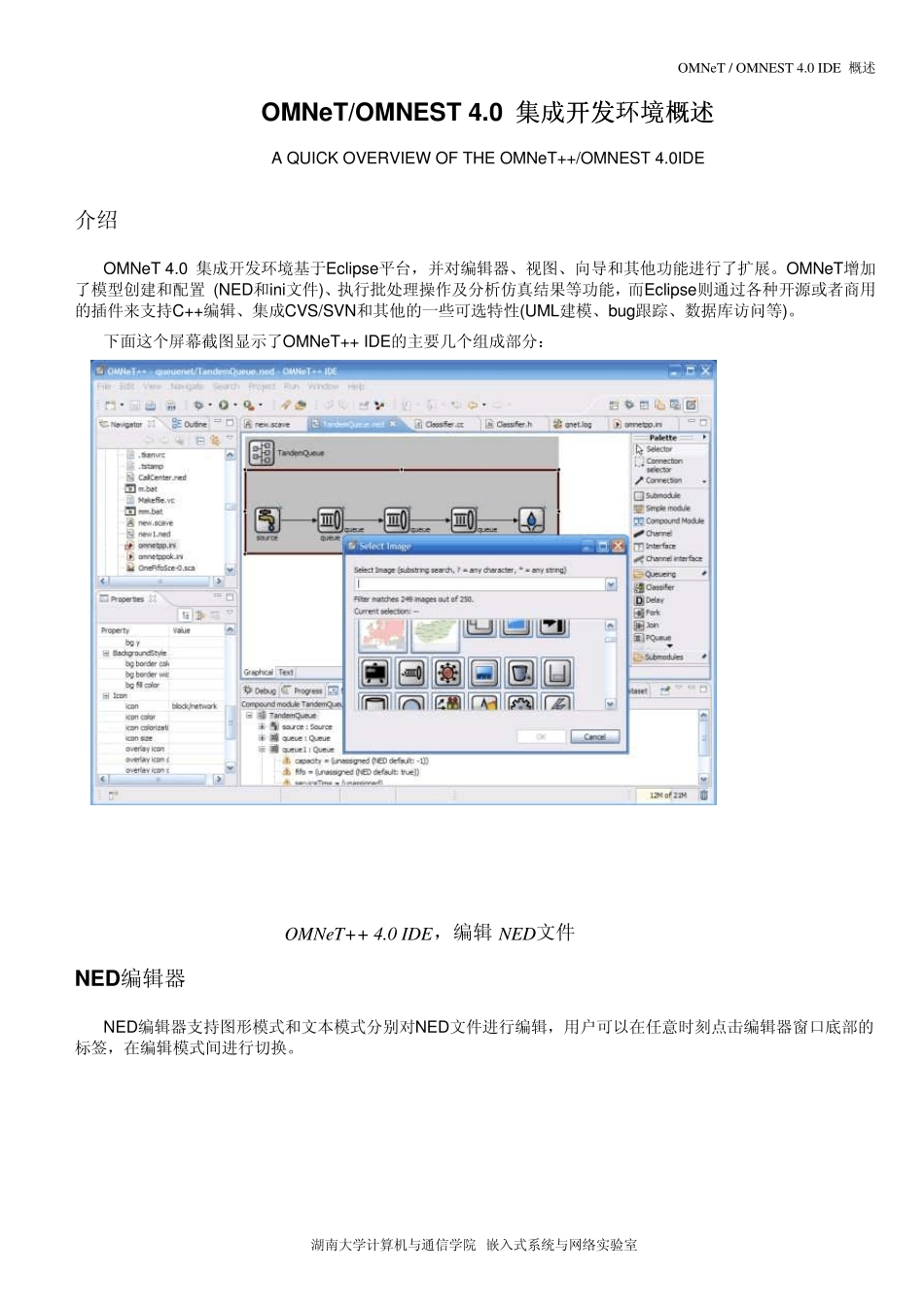

OMNeT / OMNEST 4.0 IDE 概述 湖南大学计算机与通信学院 嵌入式系统与网络实验室 OMNeT/OMNEST 4.0 集成集成开发开发开发环境概述环境概述 A QUICK OVERVIEW OF THE OMNeT++/OMNEST 4.0IDE 介绍 OMNeT 4.0 集成开发环境基于Eclipse平台，并对编辑器、视图、向导和其他功能进行了扩展。OMNeT增加了模型创建和配置 (NED和ini文件)、执行批处理操作及分析仿真结果等功能，而Eclipse则通过各种开源或者商用的插件来支持C++编辑、集成CVS/SVN和其他的一些可选特性(UML建模、bug跟踪、数据库访问等)。 下面这个屏幕截图显示了OMNeT++ IDE的主要几个组成部分： OMNeT++ 4.0 IDE，编辑 NED文件 NED编辑器 NED编辑器支持图形模式和文本模式分别对NED文件进行编辑，用户可以在任意时刻点击编辑器窗口底部的标签，在编辑模式间进行切换。 OMNeT / OMNEST 4.0 IDE 概述 湖南大学计算机与通信学院 嵌入式系统与网络实验室 在图形编辑模式下的NED编辑器 在图形模式下，可以创建复合模块、信道和其他组件类型。可以通过可用模块类型面板(palette)来创建子模块；可以在属性视图里修改Visual和non-visual属性，也可以从文本菜单里选择会话来修改。编辑器提供无限次的撤销/重做、目标克隆、移动及重定义大小约束、目标对齐、放大缩小和其他许多可能的功能。 子模块可以绑定(在指定位置)，也可以不绑定(自动布局)。可以编辑修改包括图像背景、网格背景、默认图标(通过显示字符串的继承)、调整图标大小和着色、通信距离和许多其他的图形特性。 属性视图视图 属性视图使得用户可以编辑目标对象的图形及非图形属性。具体单元编辑器(special cell editors)使得选择颜色、图标等工作更为便利。属性的更改支持撤销(undo)和重做(redo)。属性视图也可以与其他的编辑器共用，如用于结果分析的Result Analysis，用户可用该编辑器来定制图表和其他对象。 OMNeT / OMNEST 4.0 IDE 概述 湖南大学计算机与通信学院 嵌入式系统与网络实验室 源代码编辑模式下的NED编辑器 文本模式使得用户能直接和NED 源代码打交道，当按下Ctrl+空格键时，编辑器提供包括关键字、模块类型名、参数、门和子模块名称等的自动识别(上下文感知完成：context-aware completion)。把鼠标移到 NED 类型名上面，可以看到所引用的模块类型的文档。在用户在输入的时候，NED 源代码在不断地进行检查和确认( parsed and validated )，左侧的空白...
