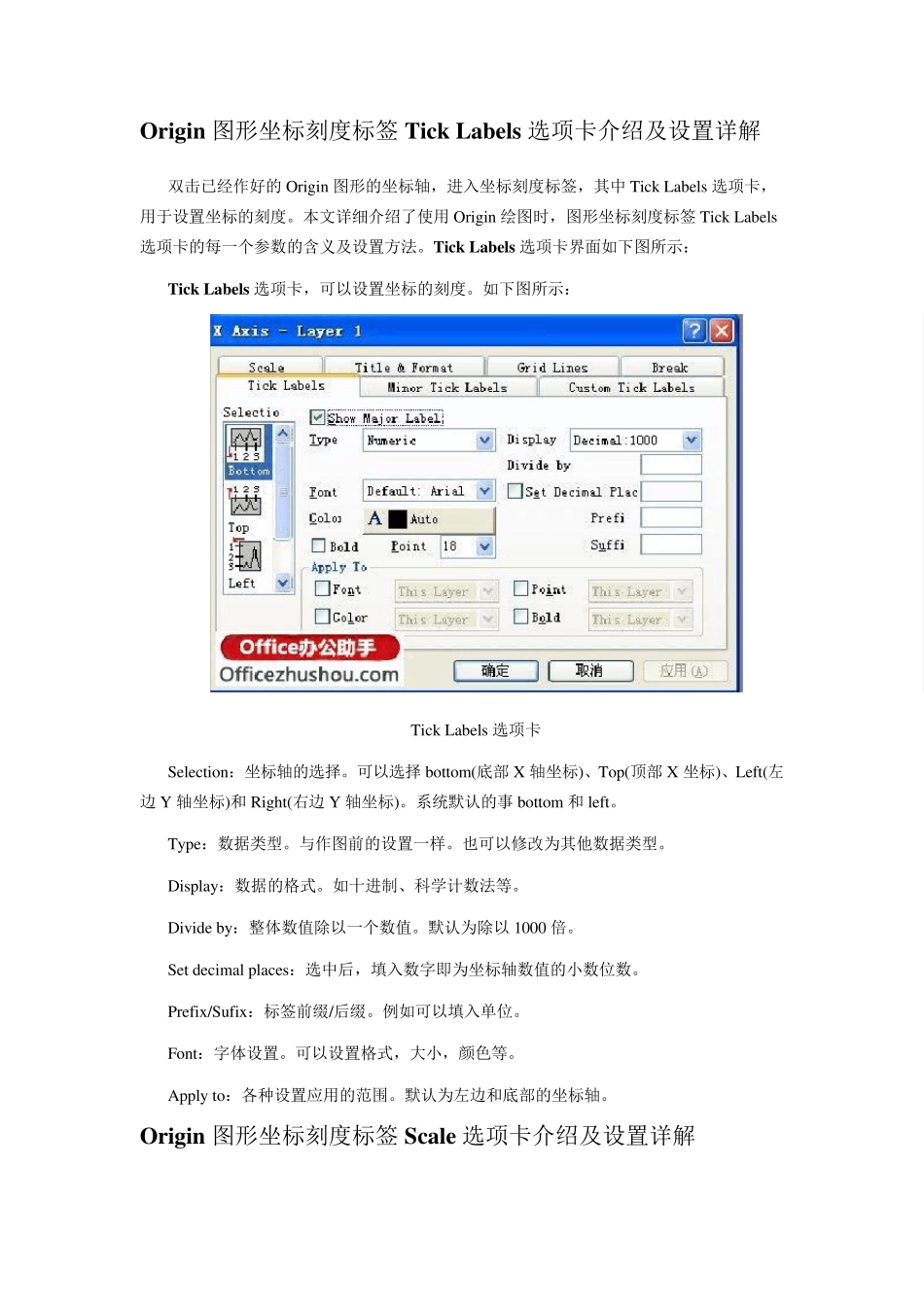

Origin 图形坐标刻度标签Tick Labels 选项卡介绍及设置详解 双击已经作好的Origin 图形的坐标轴，进入坐标刻度标签，其中Tick Labels 选项卡，用于设置坐标的刻度。本文详细介绍了使用Origin 绘图时，图形坐标刻度标签Tick Labels选项卡的每一个参数的含义及设置方法。Tick Labels 选项卡界面如下图所示： Tick Labels 选项卡，可以设置坐标的刻度。如下图所示： Tick Labels 选项卡 Selection：坐标轴的选择。可以选择bottom(底部X 轴坐标)、Top(顶部X 坐标)、Left(左边 Y 轴坐标)和 Right(右边 Y 轴坐标)。系统默认的事 bottom 和 left。 Ty pe：数据类型。与作图前的设置一样。也可以修改为其他数据类型。 Display ：数据的格式。如十进制、科学计数法等。 Div ide by ：整体数值除以一个数值。默认为除以1000 倍。 Set decimal places：选中后，填入数字即为坐标轴数值的小数位数。 Prefix /Su fix ：标签前缀/后缀。例如可以填入单位。 Font：字体设置。可以设置格式，大小，颜色等。 Apply to：各种设置应用的范围。默认为左边和底部的坐标轴。 Origin 图形坐标刻度标签Scale 选项卡介绍及设置详解 双击已经作好的Origin 图形的坐标轴，进入坐标刻度标签，其中Scale 选项卡，用于设置坐标轴刻度。本文详细介绍了使用Origin 绘图时，图形坐标刻度标签Scale 选项卡的每一个参数的含义及设置方法。Scale 选项卡界面如下图所示： Scale 选项卡 Selection：Horizontal：横轴，默认为X 轴。Vertical：纵轴，默认为Y 轴。三维图形中出现ZAxes 轴。 From，to: 坐标轴的起点和终点。软件自动设定的往往为最佳显示效果。当然具体情况也能手工指定。 Type：坐标轴的类型。其中 1：Linear 标准线性刻度，也是系统默认。 2：log10、log2、ln 分别以 10、2、e 为底的对数坐标。 3：Offset Reciprocal 补偿倒数刻度，用于研究温度。 4：Reciprocal 倒数刻度。 Rescale：坐标轴的刻度缩放。 1：Norma 普通，会重新标定坐标刻度。即系统默认。 2：Manual 人工，不自动缩放。 3：Fixed From/Fixed to 固定坐标轴的起始点或终止点。 Increment：坐标的步长值。 Major Ticks：显示的坐标刻度数量。 Minor：主要刻度之间的次要坐标刻度。 First：针对日期刻度用。 Origin 图形坐标刻度标签 Minor Tick Labels 选项卡介绍及设置详解 双击已经作好的Origin 图形...
