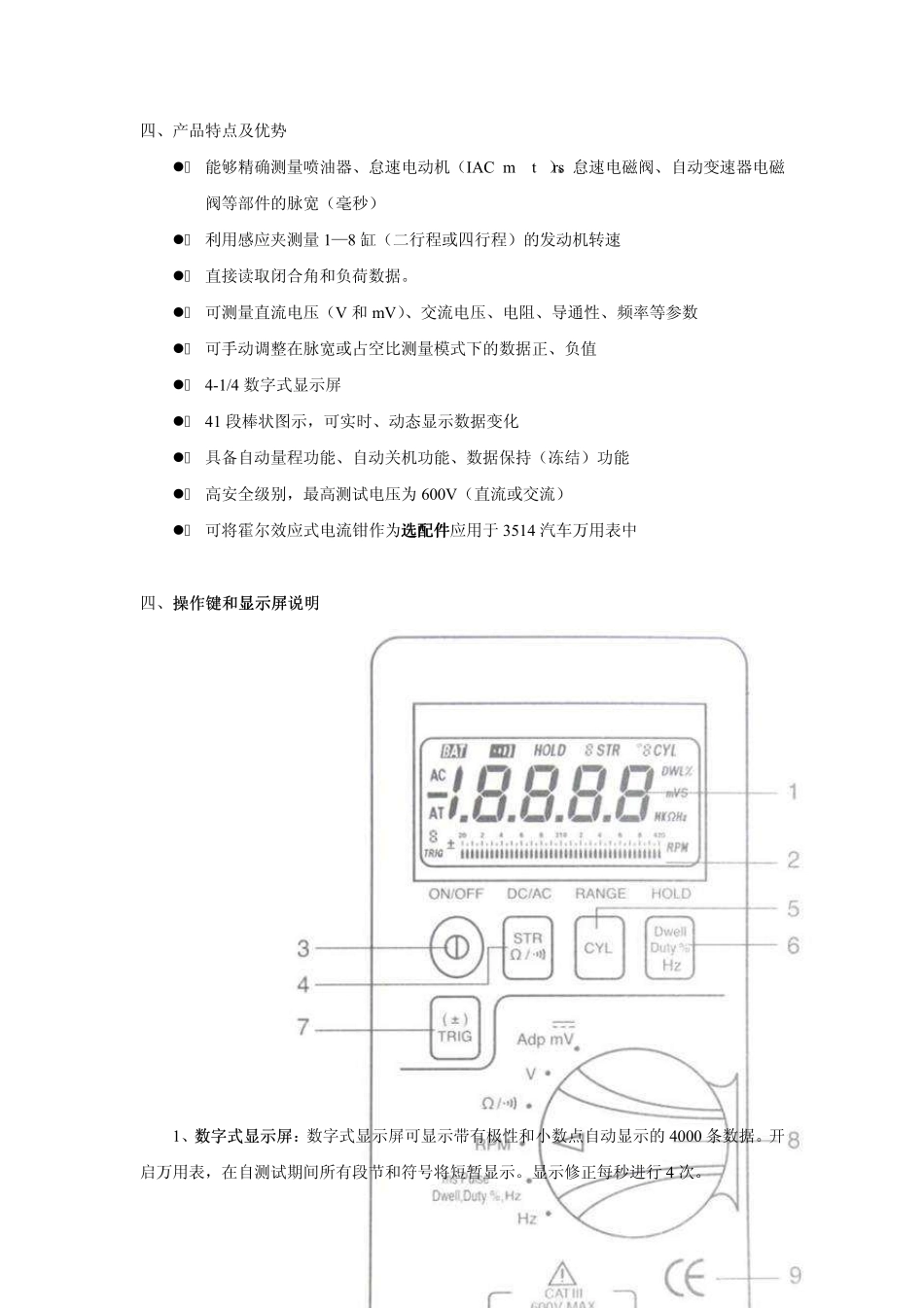

1OTCOTC35143514 汽车万用表说明汽车万用表说明书书 Automotive DVOM 一、品牌品牌：OTC 二、型号型号：3514 三、用途 OTC3514 汽车万用表用于检测汽车电气系统，具有直流电压、交流电压、电阻/导通性、脉宽（ms-Pulse）、闭合欠（Dwell）、负荷（Duty cycle（%））、频率（Hz）、发动机转速（RPM）等参数的测量功能，并且量程可自动调节。显示屏可显示 4000 条数据，是一款精密、实用的通用型自动量程数字式万用表。 上海通用4S 店建站指定设备 广州本田 4S 店建站指定设备 一汽丰田 4S 店建站指定设备 长安福特 4S 店建站指定设备 感应夹 主机 表笔 鳄鱼夹 2四、产品特点及优势 能够精确测量喷油器、怠速电动机（IAC motors）、怠速电磁阀、自动变速器电磁阀等部件的脉宽（毫秒） 利用感应夹测量1—8 缸（二行程或四行程）的发动机转速 直接读取闭合角和负荷数据。 可测量直流电压（V 和 mV）、交流电压、电阻、导通性、频率等参数 可手动调整在脉宽或占空比测量模式下的数据正、负值 4-1/4 数字式显示屏 41 段棒状图示，可实时、动态显示数据变化 具备自动量程功能、自动关机功能、数据保持（冻结）功能 高安全级别，最高测试电压为 60 0 V（直流或交流） 可将霍尔效应式电流钳作为选配件选配件选配件应用于 3 5 14 汽车万用表中 四、操作键和操作键和显示屏显示屏显示屏说明说明 1、数字式显示屏数字式显示屏：数字式显示屏可显示带有极性和小数点自动显示的40 0 0 条数据。开启万用表，在自测试期间所有段节和符号将短暂显示。显示修正每秒进行 4 次。 32、棒状图棒状图棒状图：棒状图每秒刷新20 次，从左至右共有2*41 个依次递增。这有助于设置和数据分析。当测量转速、脉冲宽度、闭合角、占空比和频率时，棒状图不显示。 3、ON/OFF键：电源键，开、关万用表。 4、DC/AC 键（STR 键）：选择直流电压和交流电压。在转速档（RPM），选择二行程发动机（直接点火式四行程发动机）和四行程发动机（数据显示在显示屏的STR 前面）。在Ω 档，选择Ω 和蜂鸣模式。 5、RANGE 键（CYL键，量程量程））：选择量程模式和关闭“AT”符号。按下并保持 RANGE键2 秒，退出手动量程模式，返回自动量程模式，“AT”符号显示。在Dwell 模式下，按下RANGE 键，选择气缸数，数据显示在显示屏的CYL前面。 6、HOLD 键（Dwell...
